Inbetriebnahme
SAB
Aux 1
Aux 2
Safe 1
Safe 2
6 6
A Feldbus
B Universalnetzwerk

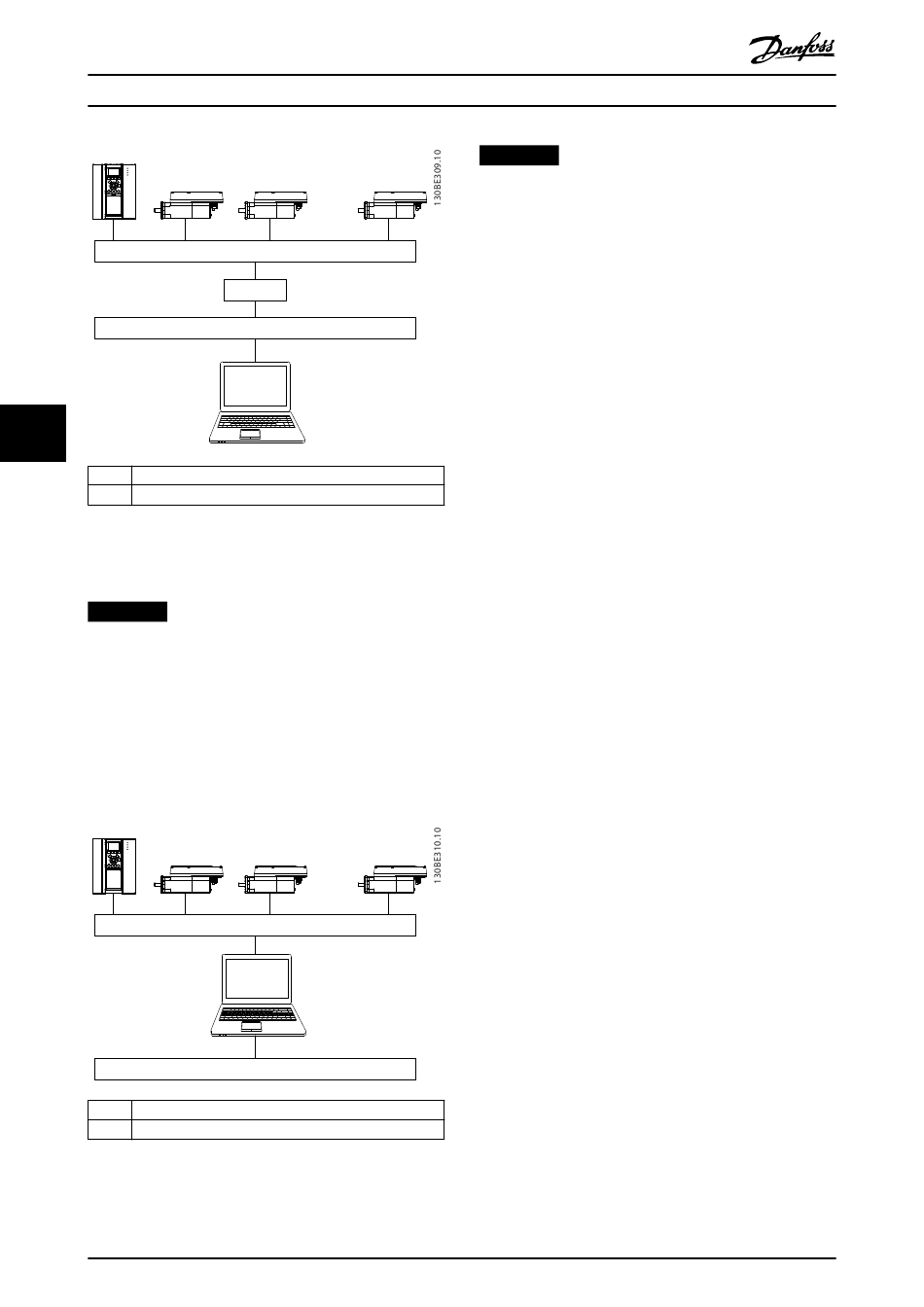

Abbildung 6.19 Logische Ansicht der indirekten Ethernet-
basierten Feldbuskommunikation (Kommunikation über SPS)
HINWEIS
Die logische Ansicht zeigt nur die Konnektivität aus einer
übergeordneten Softwareperspektive und gibt nicht die
tatsächliche physische Topologie des Netzwerks wieder.
Direkte Kommunikation
Für eine Ethernet-basierte Feldbuskommunikation (direkte
Kommunikation) muss die ISD Toolbox eine bestimmte
Netzwerkschnittstelle am Host-System der ISD Toolbox
verwenden. Diese Netzwerkschnittstelle sollte nicht gleich-
zeitig für andere Kommunikationsarten verwendet werden.
SAB
Aux 1
Aux 2
Safe 1
Safe 2
A Feldbus
B Universalnetzwerk
Abbildung 6.20 Logische Ansicht der direkten Ethernet-
basierten Feldbuskommunikation
58
VLT
1 2
. . .
A
PLC
B
2
1
. . .
A
B
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
® ®
Integrated Servo Drive ISD
HINWEIS
Die logische Ansicht zeigt nur die Konnektivität aus einer
n
übergeordneten Softwareperspektive und gibt nicht die
tatsächliche physische Topologie des Netzwerks wieder.
6.5.4.1 Netzwerkeinstellungen zur
indirekten Kommunikation
Zur Kommunikation über eine SPS können alle Netzwerk-
schnittstellen verwendet werden, es ist dafür keine
spezielle Netzwerkschnittstelle erforderlich.
Wenn Sie die Kommunikation über eine SPS herstellen,
konfiguriert die ISD Toolbox anhand der ausgewählten
Network Address Translation (NAT) eine Routing-Tabelle.
Wenn Sie in der Windows-Routing-Tabelle eine Route
hinzufügen möchten, sind Administratorrechte erforderlich.
Daher müssen Sie beim Herstellen einer Verbindung
möglicherweise Administrator-Anmeldedaten eingeben.
Führen Sie die folgenden Schritte durch, um die indirekte
Kommunikation zu aktivieren.
Deaktivieren Sie IPv6 an den Netzwerkschnittstellen, die
zur Kommunikation auf dem PC verwendet werden:
1. Öffnen Sie das Netzwerk- und Freigabecenter.
2. Wählen Sie Change adapter settings.
3. Klicken Sie mit der rechten Maustaste auf die
Netzwerkschnittstelle, die für die Feldbuskommu-
nikation verwendet wird, und wählen Sie
Eigenschaften.
4. Falls die Funktion TCP/IPv6 für die Netzwerk-
schnittstelle verfügbar ist, deaktivieren Sie diese.
n
