Elektrische Installation
Abbildung 5.10 zeigt den Anschluss eines I/O- oder
Geberkabels mit geradem Stecker an Anschluss X4 des
Servoantriebs.
HINWEIS
Das I/O- und Geberkabel wird nicht mitgeliefert.
Anschluss des LCP-Kabels
1. Richten Sie die Steckverbindung des Kabels an
der mit X5 markierten LCP-Steckverbindung des
Servoantriebs aus.
2. Drücken Sie den Stecker in Richtung des Elektron-
ikgehäuses des Servoantriebs und ziehen Sie den
Schraubring des Steckers durch Rechtsdrehung
fest.

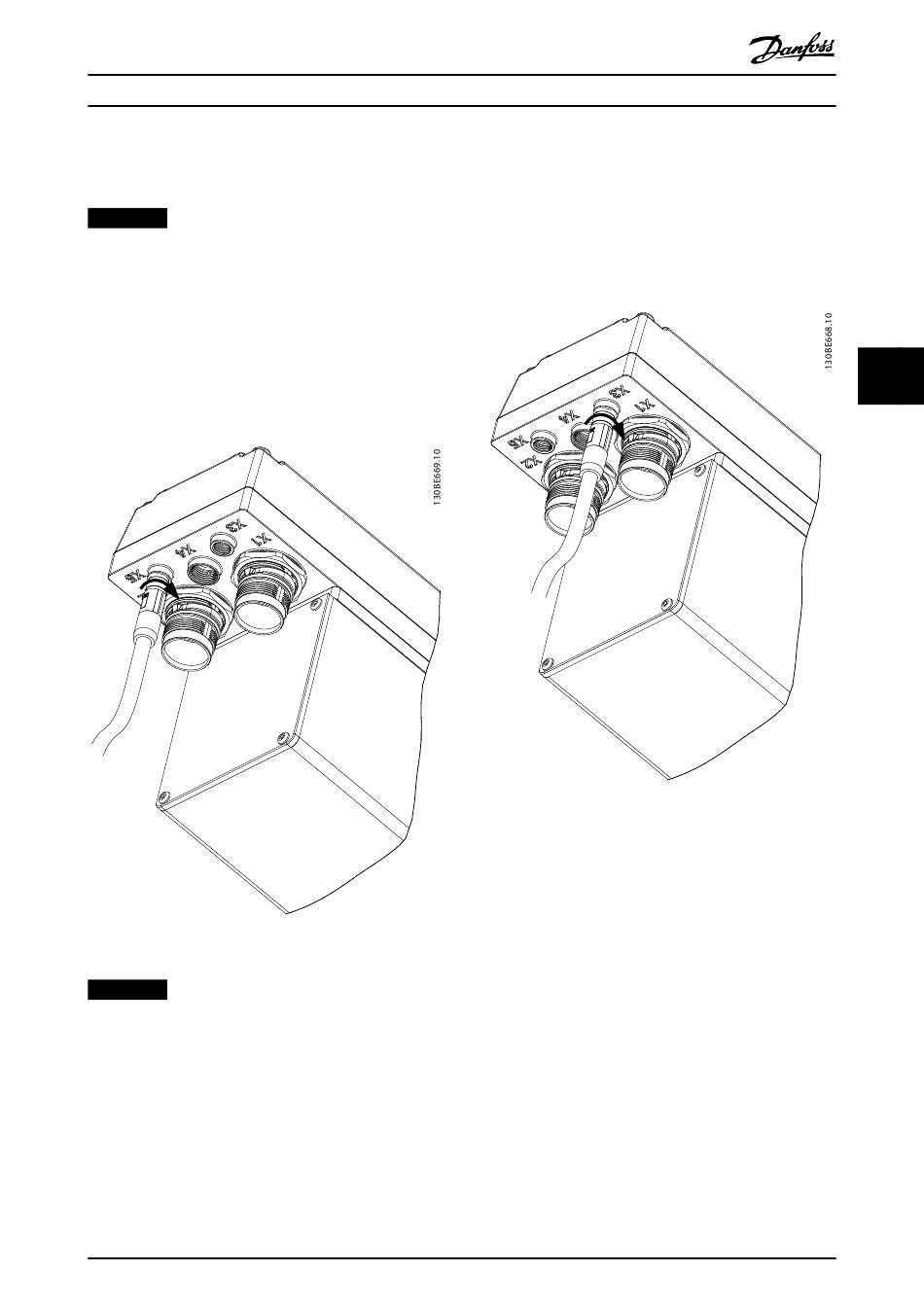

Abbildung 5.11 Anschluss des LCP-Kabels
HINWEIS
Das LCP-Kabel ist nicht mitgeliefert. Sie können es als
Zubehör bestellen.
MG75K103
Produkthandbuch
Anschluss des 3. Ethernet-Gerätekabels
1.
2.
Abbildung 5.12 Anschluss des 3. Ethernet-Gerätekabels
Trennen der Kabel von den Anschlüssen X3, X4 und X5
1.
2.
3.
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
Richten Sie den Stecker des Kabels an dem mit
X3 markierten Ethernet-Steckeranschluss des
Servoantriebs aus.
Drücken Sie die Steckverbindung in Richtung des
Elektronikgehäuses des Servoantriebs und ziehen
Sie den Schraubring des Steckers durch Rechts-
drehung fest.
Drehen Sie den Schraubring des Steckers gegen
den Uhrzeigersinn.
Trennen Sie das Kabel vom Servoantrieb.
Für die Anschlüsse X3, X4 und X5 werden
Blindkappen zum Schutz mitgeliefert. Montieren
Sie die Blindkappen nach Abziehen des
entsprechenden Steckers.
5 5
