Elektrische Installation
5.8 Anschließen der Komponenten
5.8.1 Servo Access Box
WARNUNG
HOCHSPANNUNG
An den Steckern liegt lebensgefährliche Spannung an.
•
Trennen Sie vor der Arbeit an den Leistungss-
teckern (Kabel anschließen oder trennen)
unbedingt die SAB vom Netz und warten Sie
5 5
die Entladezeit ab.
Schritt 1: Schließen Sie das Einspeisekabel an
1 24/48 V IN (Zusatzeingangsklemme)
2 Kabelbinder
3 Kabelschelle für ISD Linie 1: STO 1 (STO-Ausgang zu
Hybridkabellinie 1)
4 PE-Erdung
5 Kabelschelle für Einspeisekabel
6 Einspeisekabel für Linie 1
7 Einspeisekabel für Linie 2

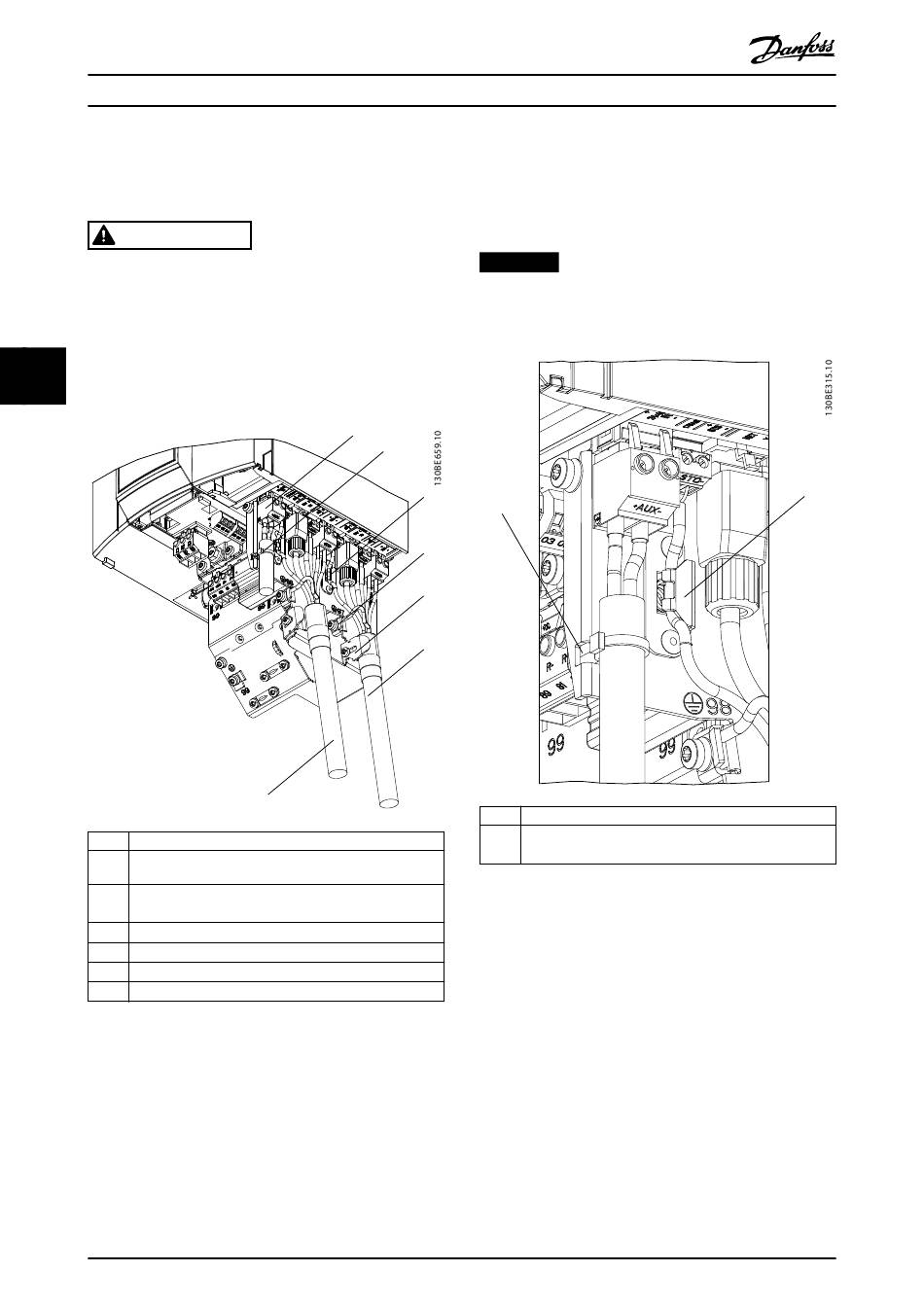

Abbildung 5.1 Anschließen des Einspeisekabels
1. Verbinden Sie die 4 Stecker des Einspeisekabels
mit den jeweiligen Anschlussklemmen der SAB.
2. Befestigen Sie das Einspeisekabel [6] mithilfe der
Kabelklemme [5], sodass das Schirmgeflecht
genau unter der Schelle positioniert wird.
38
®
VLT Integrated Servo Drive ISD
1
2
3
4
5
6
7
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
®
510 System
3. Befestigen Sie das STO-Kabel mithilfe der
Kabelschelle [3], sodass das Schirmgeflecht genau
unter der Schelle positioniert wird.
4. Erden Sie den Schutzleiter mithilfe der Schutzer-
dungsklemme [4].
HINWEIS
Bei Verwendung von 2 Servoantriebslinien, wiederholen
Sie den Vorgang für die zweite Linie [7].
Schritt 2: Verbinden Sie das AUX-Kabel
1
1 Kabelbinder
2 Kabelschelle für ISD Linie 2: STO 2 (STO-Ausgang zu
Hybridkabellinie 2)
Abbildung 5.2 AUX-Stecker an der SAB
1. Verbinden Sie die Drähte mit dem 24/48-V-
IN(Hilfseingang)-Stecker (siehe Kapitel 3.3.1.7 AUX-
Stecker).
2. Verbinden Sie den 24/48-V-IN-Stecker
(Hilfseingang) mit der SAB und befestigen Sie das
Kabel mit dem Kabelbinder [1].
2
