Serielle Kommunikation für FC-Protokoll

Protokolle

Standardmäßig verfügen alle VLT 8000 AQUA-Geräte
über einen RS 485-Anschluss, der die Auswahl aus
vier Protokollen ermöglicht.
• FC
• Profibus*
• DeviceNet*
• LonWorks*
* Beachten Sie, dass dies Optionskarten mit speziellen
Eingangsklemmen sind.
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT 8000 AQUA
Telegrammübermittlung
Steuer- und Antworttelegramme

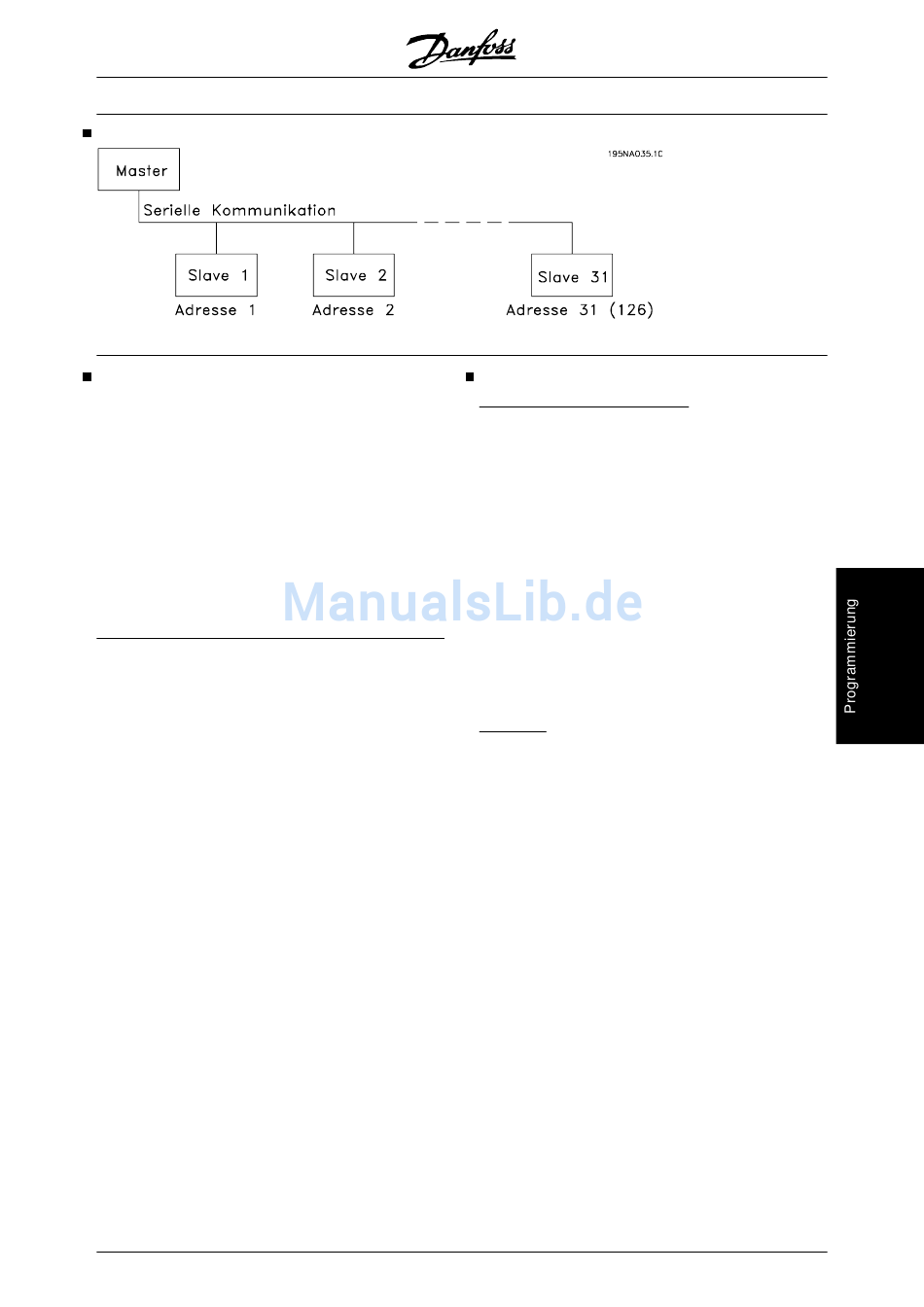

Die Telegrammübermittlung in einem Master-Slave-
System wird vom Master gesteuert. Es können maxi-
mal 31 Slaves (Folgegeräte) an einen Master ange-
schlossen werden, es sei denn, es wird ein Repeater
eingesetzt. Werden Repeater verwendet, so können
maximal 126 Slaves an einen Master angeschlossen
werden.
Der Master sendet kontinuierlich Telegramme, die an
die Slaves adressiert sind, und wartet auf deren Ant-
worttelegramme. Die Reaktionszeit eines Slaves be-
trägt maximal 50 ms.
Nur wenn ein Slave ein fehlerfreies, an ihn adressier-
tes Telegramm empfangen hat, sendet er ein Antwort-
telegramm.
Broadcast
Ein Master kann das gleiche Telegramm gleichzeitig
an alle Slaves senden, die an den Bus angeschlossen
sind. Bei einer solchen
sendet der Slave kein Antworttelegramm, vorausge-
setzt das Telegramm wurde ordnungsgemäß empfan-
gen. Broadcast-Kommunikation erfolgt im Adressfor-
mat (ADR), siehe nächste Seite. Inhalt eines Byte
Broadcast-Kommunikation
