Elektrische Installation
Schritt 3: Schließen Sie das Netzkabel an
1
1 Netzanschlussstecker
2 PE-Schraube
3 Befestigung mit Kabelbinder
4 Kabelschelle für Bremswiderstandskabel (optional)
5 Kabelschelle für Netzkabel

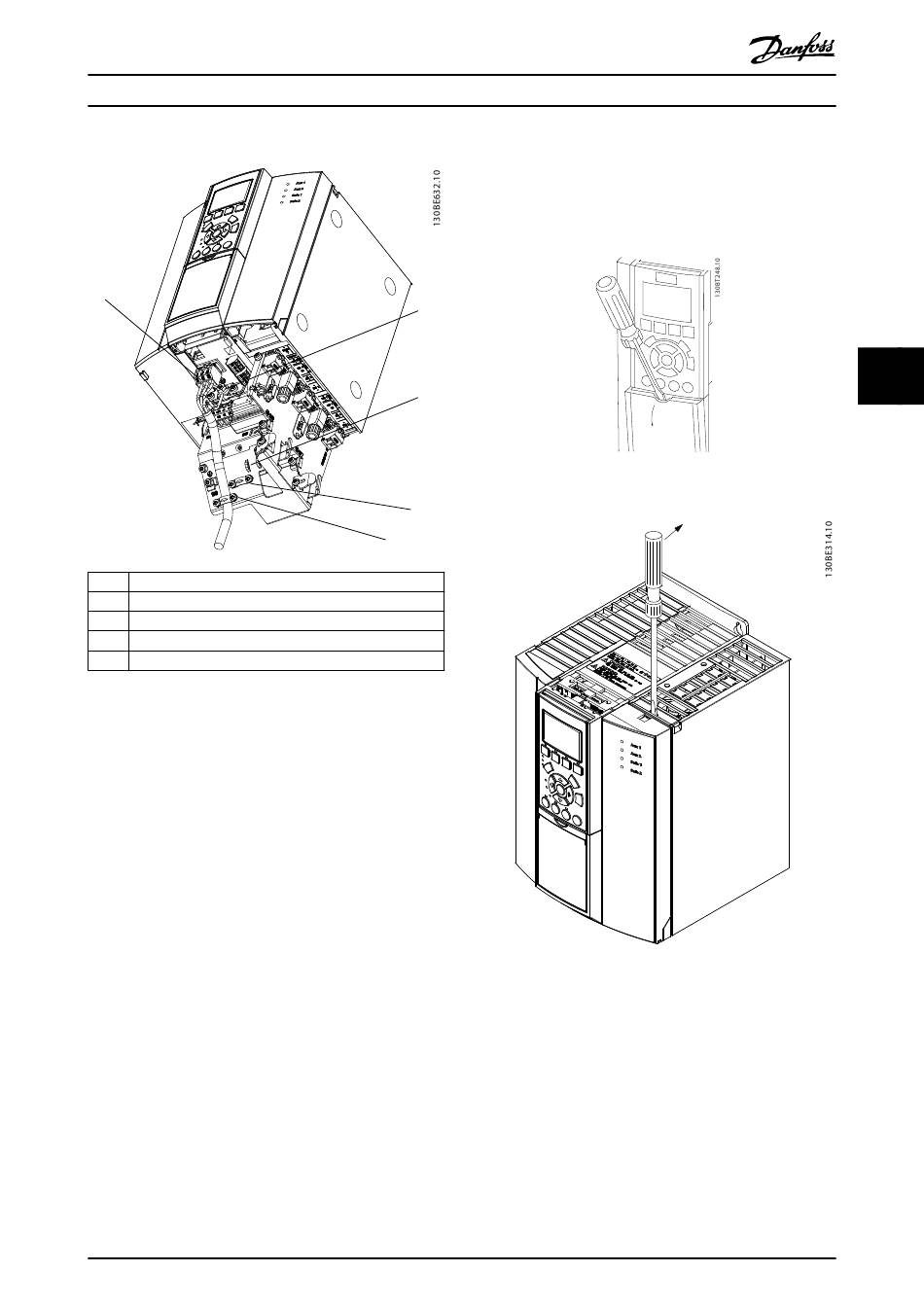

Abbildung 5.3 Netzanschlussstecker an der SAB
1. Verbinden Sie die Adern mit dem Netzanschluss-
stecker (siehe Kapitel 3.3.1.2 Netzanschlussstecker).
2. Schließen Sie den Schutzleiter an die entspre-
chende Schraube an [2].
3. Stecken Sie den Netzanschlussstecker [1] ein.
4. Befestigen Sie das Netzkabel mithilfe der
Kabelschelle [5].
5. Bei Verwendung eines Bremswiderstands fangen
Sie das Kabel mithilfe der Bremskabelschelle [4]
ab.
6. Bei Verwendung eines Relais sorgen Sie für
Zugentlastung mithilfe des Kabelbinders an der
Befestigung [3].
MG75K103
Produkthandbuch
Schritt 4: Schließen Sie den Geber, Real-Time Ethernet
und die STO-Kabel an
1.
2
3
Abbildung 5.4 Öffnen der Klemmenabdeckung
4
5
Abbildung 5.5 Öffnen der Frontabdeckung
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
Öffnen Sie die Klemmenabdeckung und die
Frontabdeckung mit einem Schraubendreher
(siehe Grafiken Abbildung 5.4 und Abbildung 5.5).
