Werkzeugparameter

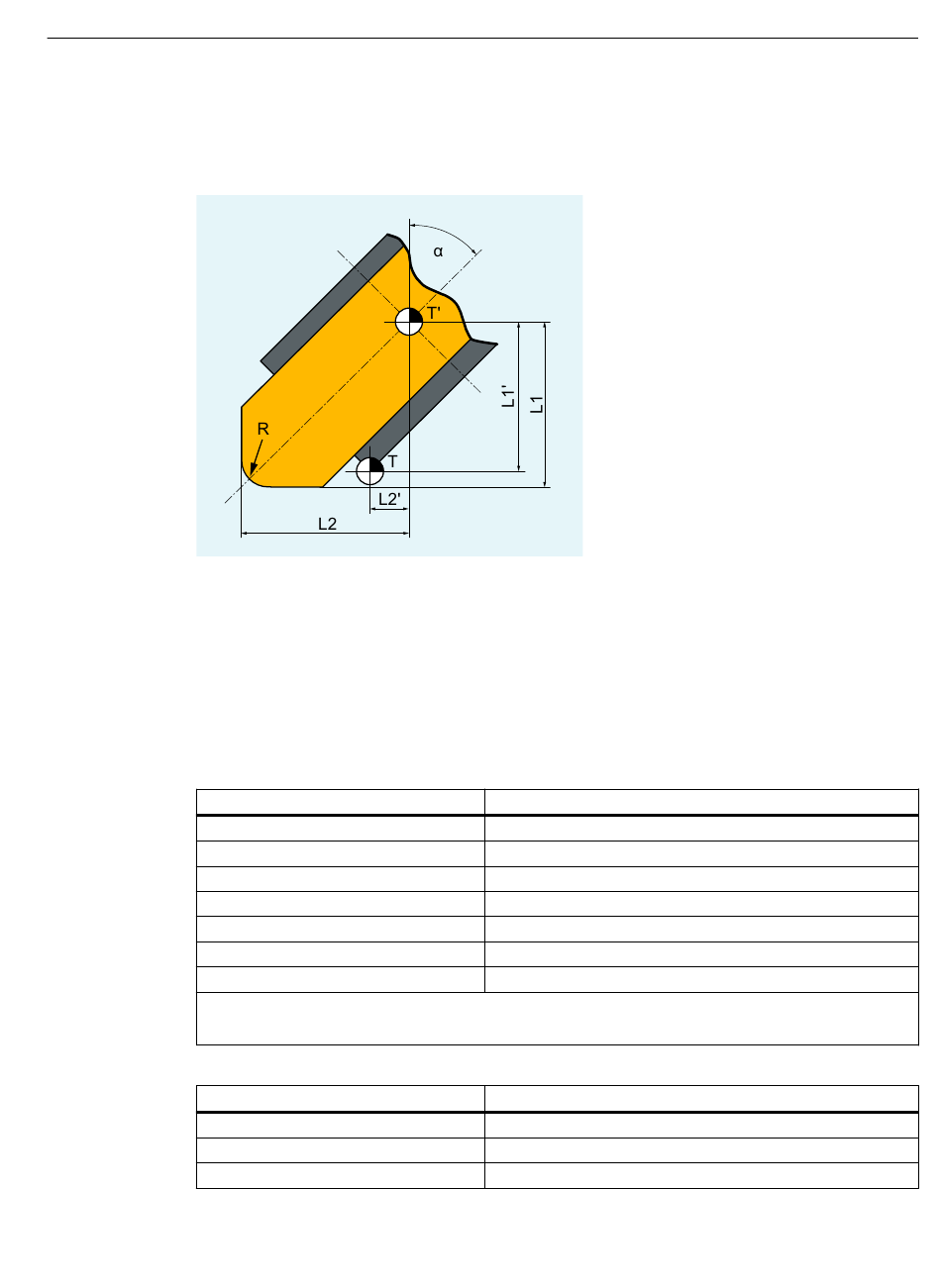

Die folgende Abbildung gibt einen Überblick, welche Werkzeugparameter bei
Schleifwerkzeugen in den Korrekturspeicher eingetragen werden:
T
T'
L1
L1'
L2
L2'
R
α
Schneidenspezifische Parameter
$TC_DP1
$TC_DP2
$TC_DP3
$TC_DP4
$TC_DP6
$TC_DP21
$TC_DP22
•
•
Werkzeugspezifische Parameter
$TC_TPG1
$TC_TPG2
$TC_TPG3
NC-Programmierung
Programmierhandbuch, 01/2023, A5E48764001A AE
Werkzeugträgerbezugspunkt
Werkzeughalterbezugspunkt
Geometrie - Länge 1
Basismaß - Länge 1
Geometrie - Länge 2
Basismaß - Länge 2
Radius
Winkel der schrägen Scheibe
Verschleißwerte entsprechend Erfordernis.
Übrige Werte sind auf 0 zu setzen.
Bedeutung
Werkzeugtyp 4xy
Schneidenlage
Geometrie Länge 1
Geometrie Länge 2
Radius
Basismaß Länge 1
Basismaß Länge 2
Bedeutung
Spindelnummer
Verkettungsvorschrift
1)
Minimaler Scheibenradius
