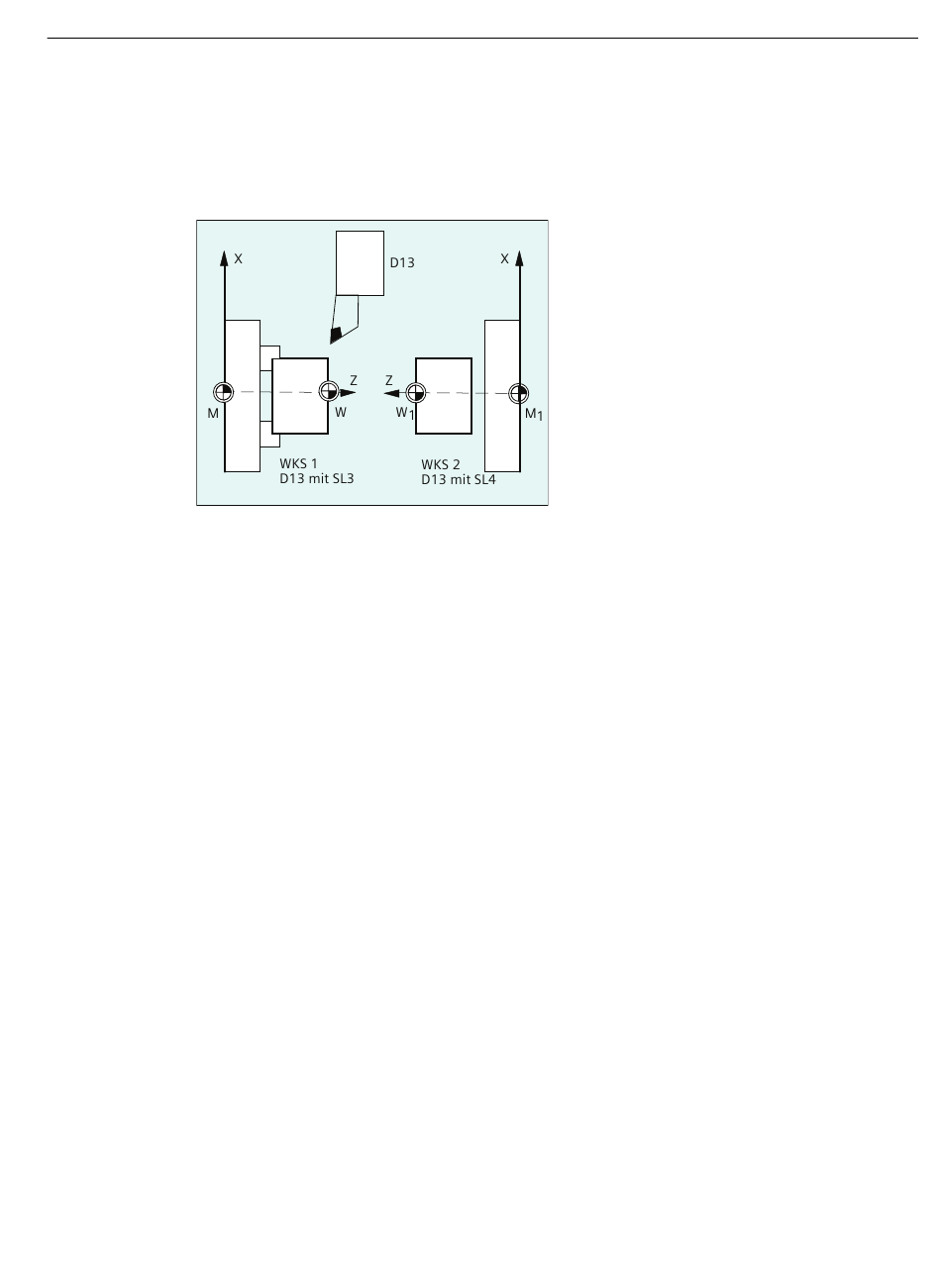

4.13.3.1 Werkzeuglängen spiegeln
Mit gesetzten Settingdaten SD42900 $SC_MIRROR_TOOL_LENGTH und
SD42910 $SC_MIRROR_TOOL_WEAR ungleich Null können Sie Werkzeuglängenkomponenten
und Komponenten der Basismaße mit Verschleißwerten deren zugehörigen Achsen spiegeln.
SD42900 $SC_MIRROR_TOOL_LENGTH
Settingdatum ungleich Null:
Es werden die Werkzeuglängenkomponenten ($TC_DP3, $TC_DP4 und $TC_DP5) und die
Komponenten der Basismaße ($TC_DP21, $TC_DP22 und $TC_DP23), deren zugehörige
Achsen gespiegelt sind, ebenfalls gespiegelt - durch Vorzeicheninvertierung.
Die Verschleißwerte werden nicht mitgespiegelt. Sollen diese ebenfalls gespiegelt werden,
muss das Settingdatum SD42910 $SC_MIRROR_TOOL_WEAR gesetzt sein.
SD42910 $SC_MIRROR_TOOL_WEAR
Settingdatum ungleich Null:
Es werden die Verschleißwerte der Werkzeuglängenkomponenten, deren zugehörige Achsen
gespiegelt sind, ebenfalls gespiegelt - durch Vorzeicheninvertierung.
4.13.3.2 Vorzeichenbewertung Verschleiß
Mit gesetzten Settingdaten SD42920 $SC_WEAR_SIGN_CUTPOS und
SD42930 $SC_WEAR_SIGN ungleich Null können Sie die Vorzeichenbewertung der
Verschleißkomponenten invertieren.
SD42920 $SC_WEAR_SIGN_CUTPOS
Settingdatum ungleich Null:
Bei Werkzeugen mit relevanter Schneidenlage (Dreh- und Schleifwerkzeuge,
Werkzeugtypen 400) hängt die Vorzeichenbewertung der Verschleißkomponenten in
der Bearbeitungsebene von der Schneidenlage ab. Bei Werkzeugtypen ohne relevanter
Schneidenlage ist dieses Settingdatum bedeutungslos.
