Weitere Informationen

Maschinenspezifische Schutzbereiche
Ein maschinenspezifischer Schutzbereich bzw. dessen Kontur wird mittels der
Geometrieachsen definiert, d. h. bezogen auf das Basiskoordinatensystem (BKS)
eines Kanals. Damit eine korrekte Schutzbereichsüberwachung in allen Kanälen, in
denen der maschinenspezifische Schutzbereich aktiv ist, stattfinden kann, muss das
Basiskoordinatensystem (BKS) aller betroffenen Kanäle identisch sein:
• Lage des Koordinatenursprungs bezogen auf den Maschinennullpunkt
• Orientierung der Koordinatenachsen
Bezugspunkt der Konturbeschreibung
• Werkzeugbezogene Schutzbereiche
Koordinaten für werkzeugbezogene Schutzbereiche sind absolut, bezogen auf
den Werkzeugträgerbezugspunkt F, anzugeben.
• Werkstückbezogene Schutzbereiche
Koordinaten für werkstückbezogene Schutzbereiche sind absolut, bezogen auf den
Nullpunkt des Basiskoordinatensystems (BKS), anzugeben.

Rotationssymmetrische Schutzbereiche

Bei rotationssymmetrischen Schutzbereichen (z. B. Spindelfutter) muss die Gesamtkontur
beschrieben werden, nicht nur die Kontur bis zur Drehmitte.

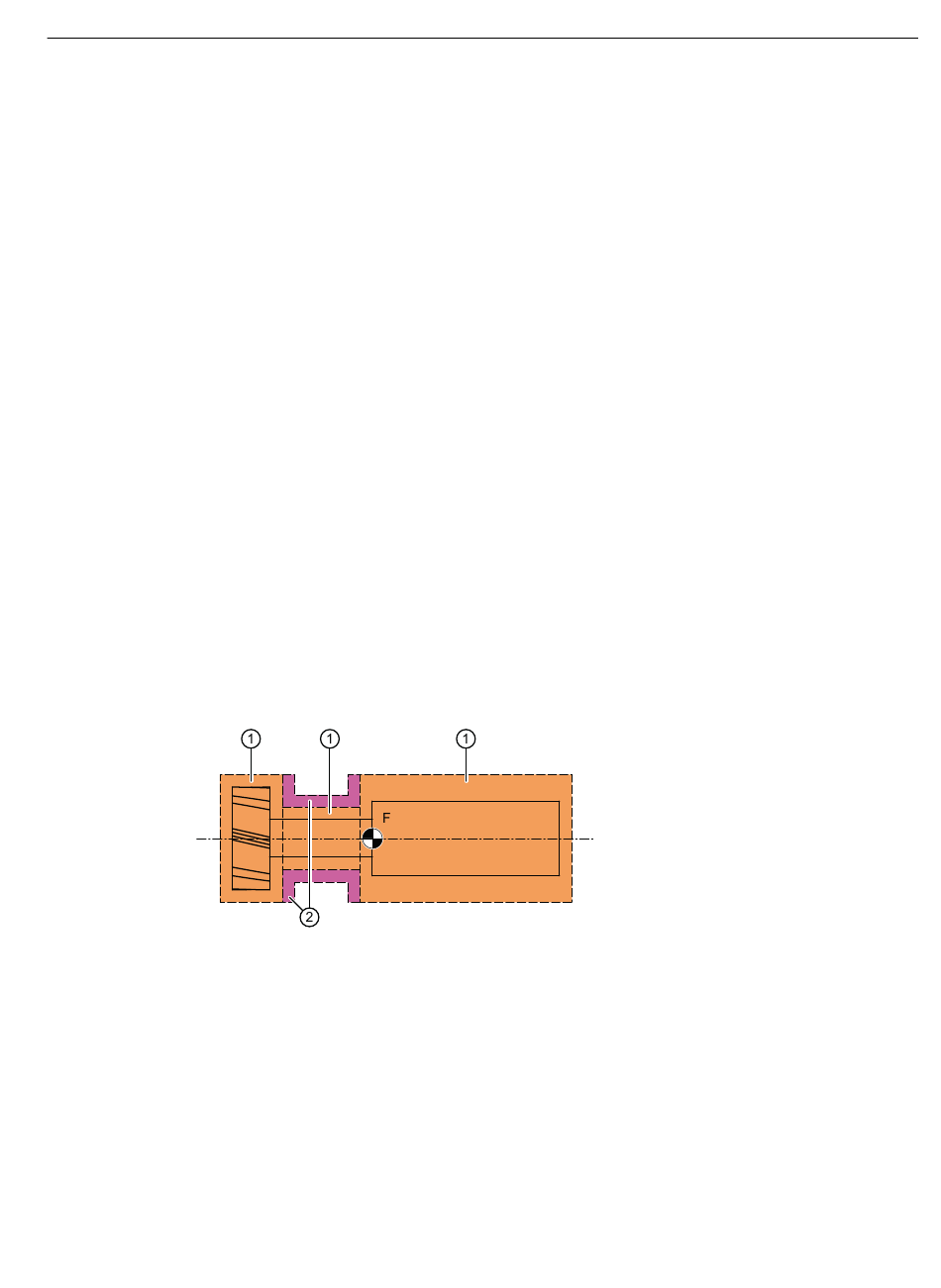

Werkzeugbezogene Schutzbereiche
Werkzeugbezogene Schutzbereiche müssen immer konvex sein. Falls ein konkaver
Schutzbereich gewünscht ist, ist dieser in mehrere konvexe Schutzbereiche zu zerlegen.
①
②
F
Randbedingungen
Während der Definition eines Schutzbereichs dürfen folgende Funktionen nicht aktiv sein
bzw. verwendet werden:
• Werkzeugradiuskorrektur (Fräserradiuskorrektur, Schneidenradiuskorrektur)
• Transformation
• Referenzpunktanfahren (G74)
NC-Programmierung
Programmierhandbuch, 01/2023, A5E48764001A AE
Konvexe Schutzbereiche
Konkave Schutzbereiche (nicht zulässig!)
Werkzeugträgerbezugspunkt
Arbeitsvorbereitung
4.6 Schutzbereiche
