Beispiel 2: Drehen
Programmcode
N10 TRANS X0 Z140
...
N30 TRANS X0 Z600
N40 AMIRROR Z0
N50 ATRANS Z120
...
Weitere Informationen
MIRROR X... Y... Z...
Die Spiegelung wird über axiale Richtungswechsel in der gewählten Arbeitsebene
programmiert.
Beispiel: Arbeitsebene G17 X/Y
Die Spiegelung (an der Y-Achse) erfordert einen Richtungswechsel in X und wird
demnach programmiert mit MIRROR X0. Die Kontur wird dann spiegelverkehrt auf der
gegenüberliegenden Seite der Spiegelachse Y bearbeitet.
NC-Programmierung
Programmierhandbuch, 01/2023, A5E48764001A AE
3.12 Koordinatentransformationen (Frames)

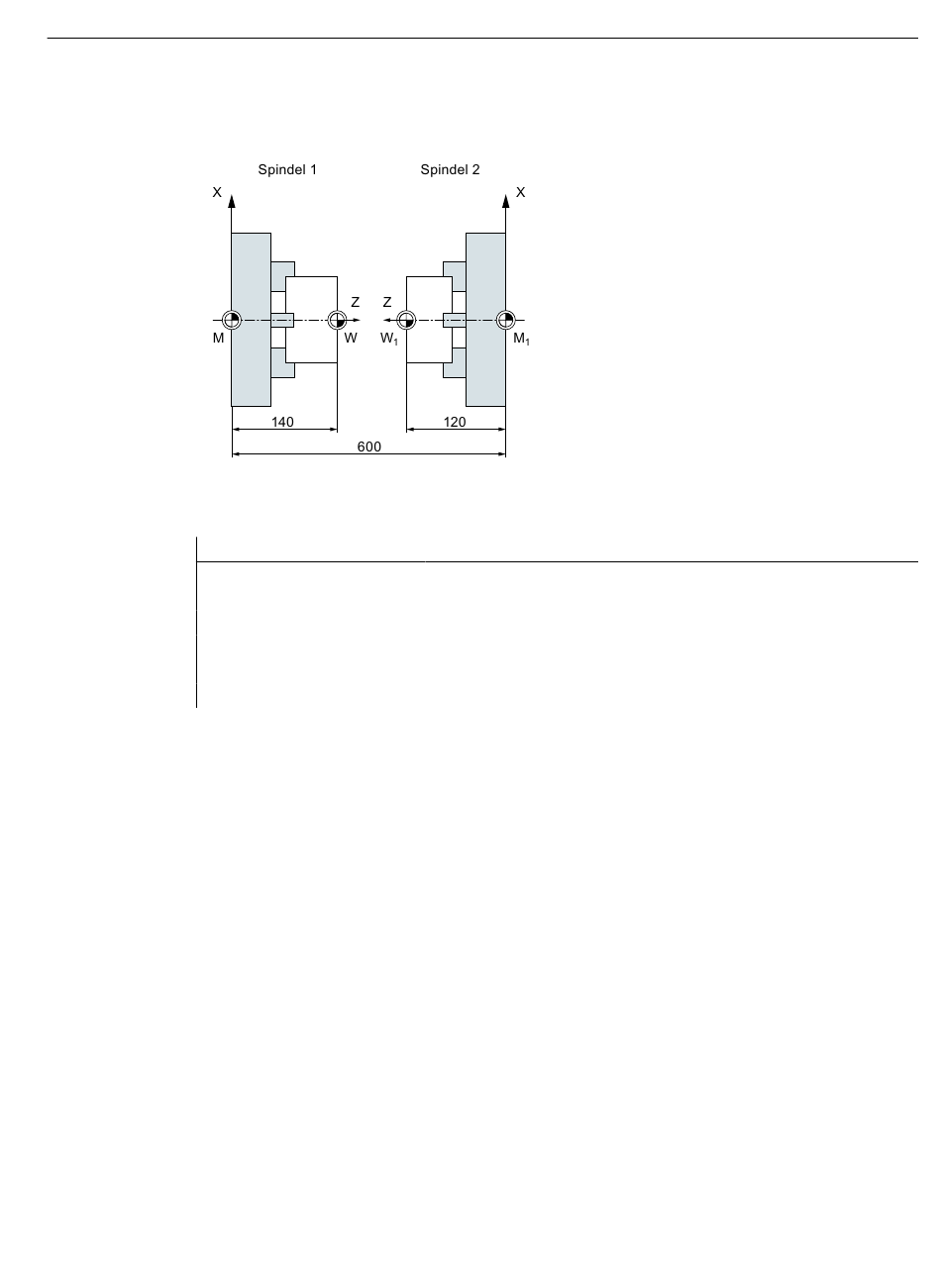

Die eigentliche Bearbeitung wird als Unterpro‐
gramm abgelegt, die Abarbeitung an der je‐
weiligen Spindel durch Spiegelungen und Ver‐
schiebungen realisiert.
Kommentar
; Nullpunktverschiebung auf W
; Bearbeitung der 1. Seite mit Spindel 1
; Nullpunktverschiebung auf Spindel 2
; Spiegeln der Z-Achse
; Nullpunktverschiebung auf W1
; Bearbeitung der 2. Seite mit Spindel 2
