Grundlagen
3.8 Geometrie-Einstellungen
• Interpolationsparameter: I, J, K
• Konturzug: Gerade mit Winkelangabe
• Schnellabheben: POLF[AX]
• Verfahren in Werkzeugrichtung: MOVT
• Weiches An– und Abfahren:
G140 bis G143, G147, G148, G247, G248, G347, G348, G340, G341
3.8.4 Lage des Werkstücks beim Drehen
Achsbezeichnungen
Die beiden aufeinander senkrecht stehenden Geometrieachsen werden üblicherweise
bezeichnet als:
Längsachse
Planachse
Werkstück-Nullpunkt
Während der Maschinen-Nullpunkt fest vorgegeben ist, ist die Lage des Werkstück-Nullpunkts
auf der Längsachse frei wählbar. Im Allgemeinen liegt der Werkstück-Nullpunkt an der Vorder-
oder Hinterseite des Werkstücks.
Sowohl Maschinen- als auch Werkstück-Nullpunkt liegen auf Drehmitte. Die einstellbare
Verschiebung in der X-Achse ergibt sich damit zu Null.

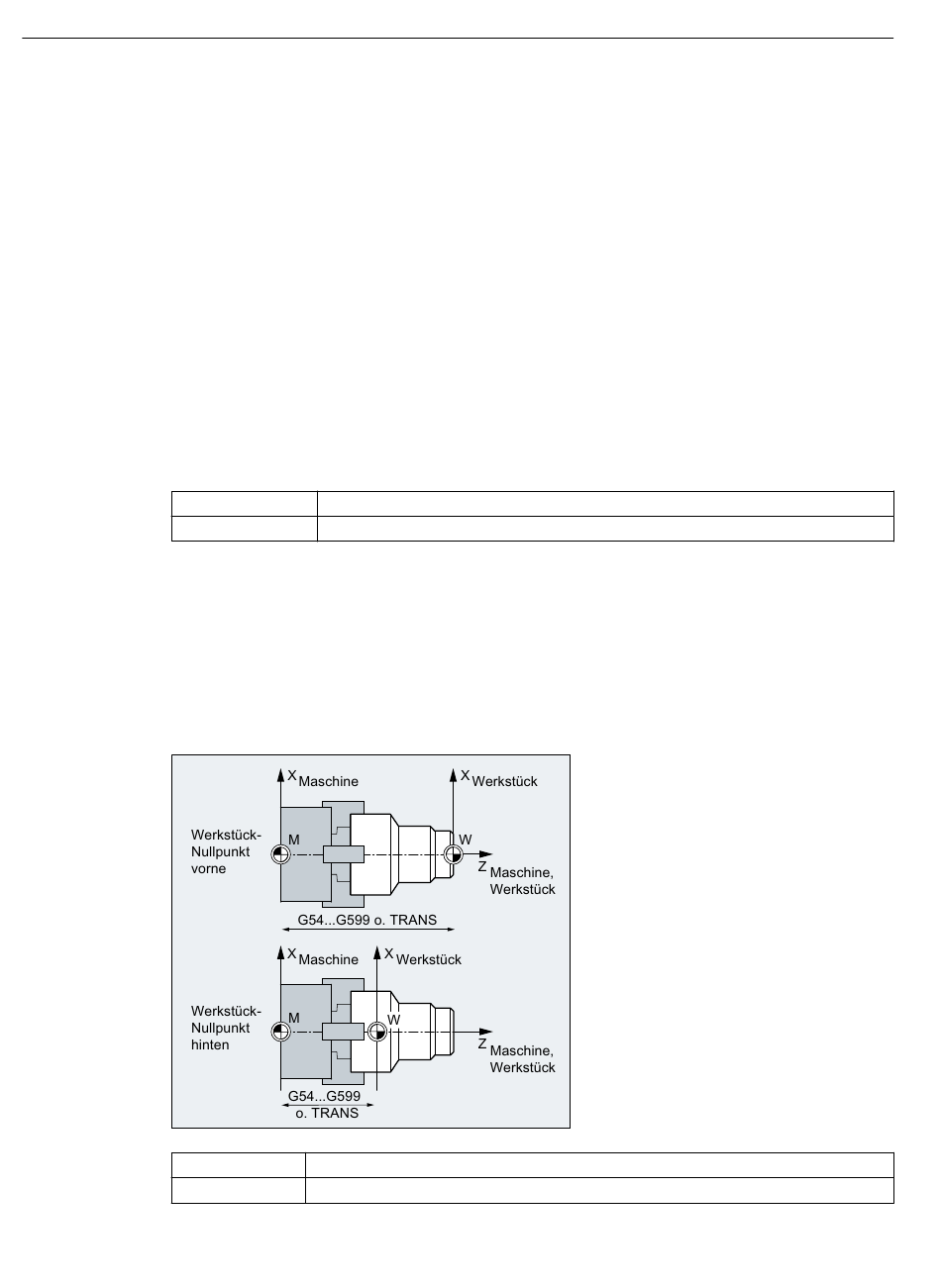

M
W
178
= Z-Achse (Abszisse)
= X-Achse (Ordinate)
Maschinen-Nullpunkt
Werkstück-Nullpunkt
