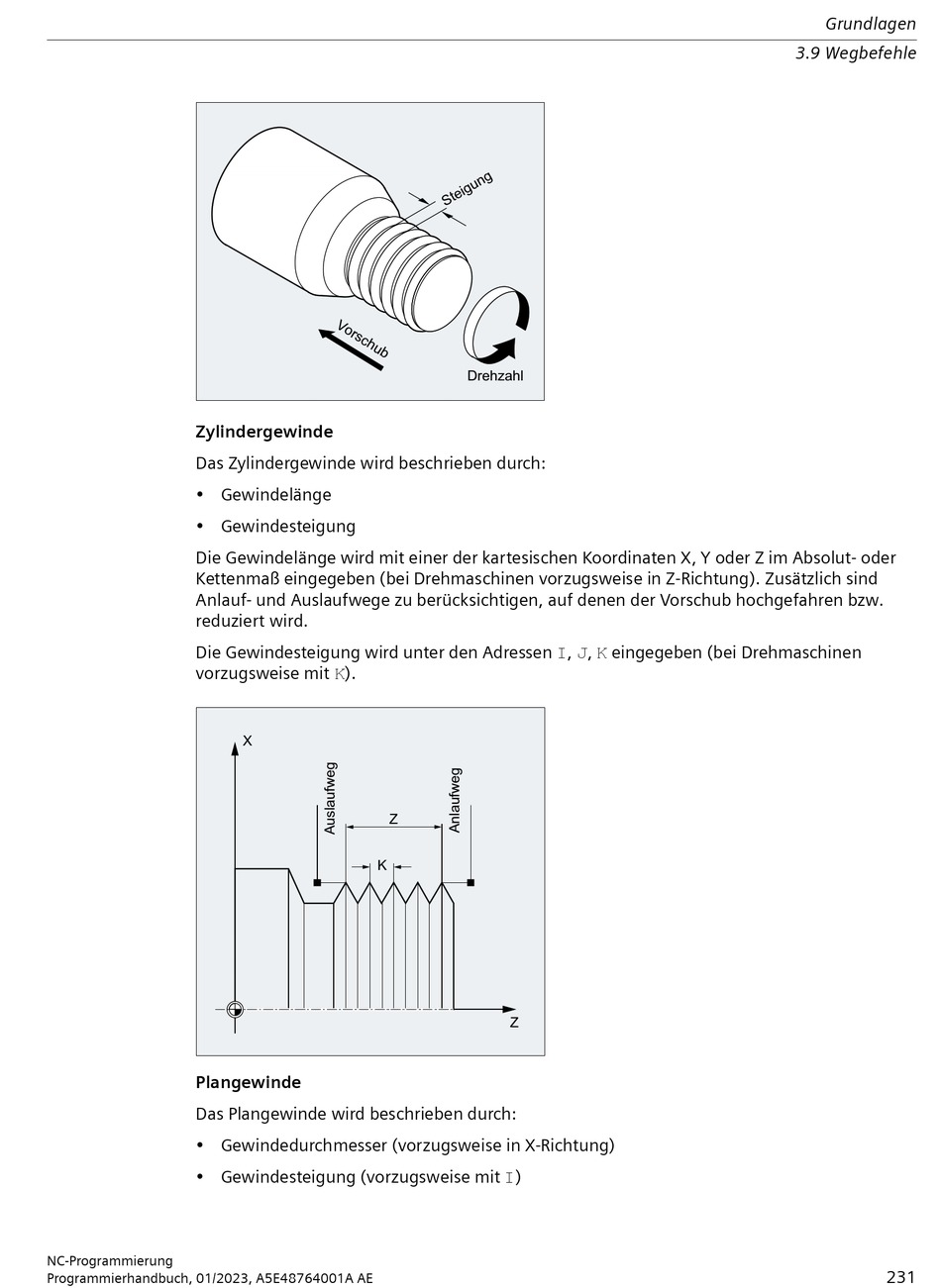

Zylindergewinde
Das Zylindergewinde wird beschrieben durch:
• Gewindelänge
• Gewindesteigung
Die Gewindelänge wird mit einer der kartesischen Koordinaten X, Y oder Z im Absolut- oder
Kettenmaß eingegeben (bei Drehmaschinen vorzugsweise in Z-Richtung). Zusätzlich sind
Anlauf- und Auslaufwege zu berücksichtigen, auf denen der Vorschub hochgefahren bzw.
reduziert wird.
Die Gewindesteigung wird unter den Adressen I, J, K eingegeben (bei Drehmaschinen
vorzugsweise mit K).
Plangewinde
Das Plangewinde wird beschrieben durch:
• Gewindedurchmesser (vorzugsweise in X-Richtung)
• Gewindesteigung (vorzugsweise mit I)
NC-Programmierung
Programmierhandbuch, 01/2023, A5E48764001A AE
Grundlagen
3.9 Wegbefehle
231
