Beispiel
Programmcode
N10 G0 G90 F0.5 T1
N20 G25 X-80 Z30
N30 G26 X80 Z330
N40 L22
N50 G0 G90 Z102 T2
N60 X0
N70 WALIMOF
N80 G1 Z-2 F0.5
N90 G0 Z200
N100 WALIMON
N110 X70 M30
Weitere Informationen
Bezugspunkt am Werkzeug
Bei aktiver Werkzeuglängenkorrektur wird als Bezugspunkt die Werkzeugspitze überwacht,
ansonsten der Werkzeugträgerbezugspunkt.
Die Berücksichtigung des Werkzeugradius muss separat aktiviert werden. Dies erfolgt über
das kanalspezifische Maschinendatum:
MD21020 $MC_WORKAREA_WITH_TOOL_RADIUS
NC-Programmierung
Programmierhandbuch, 01/2023, A5E48764001A AE

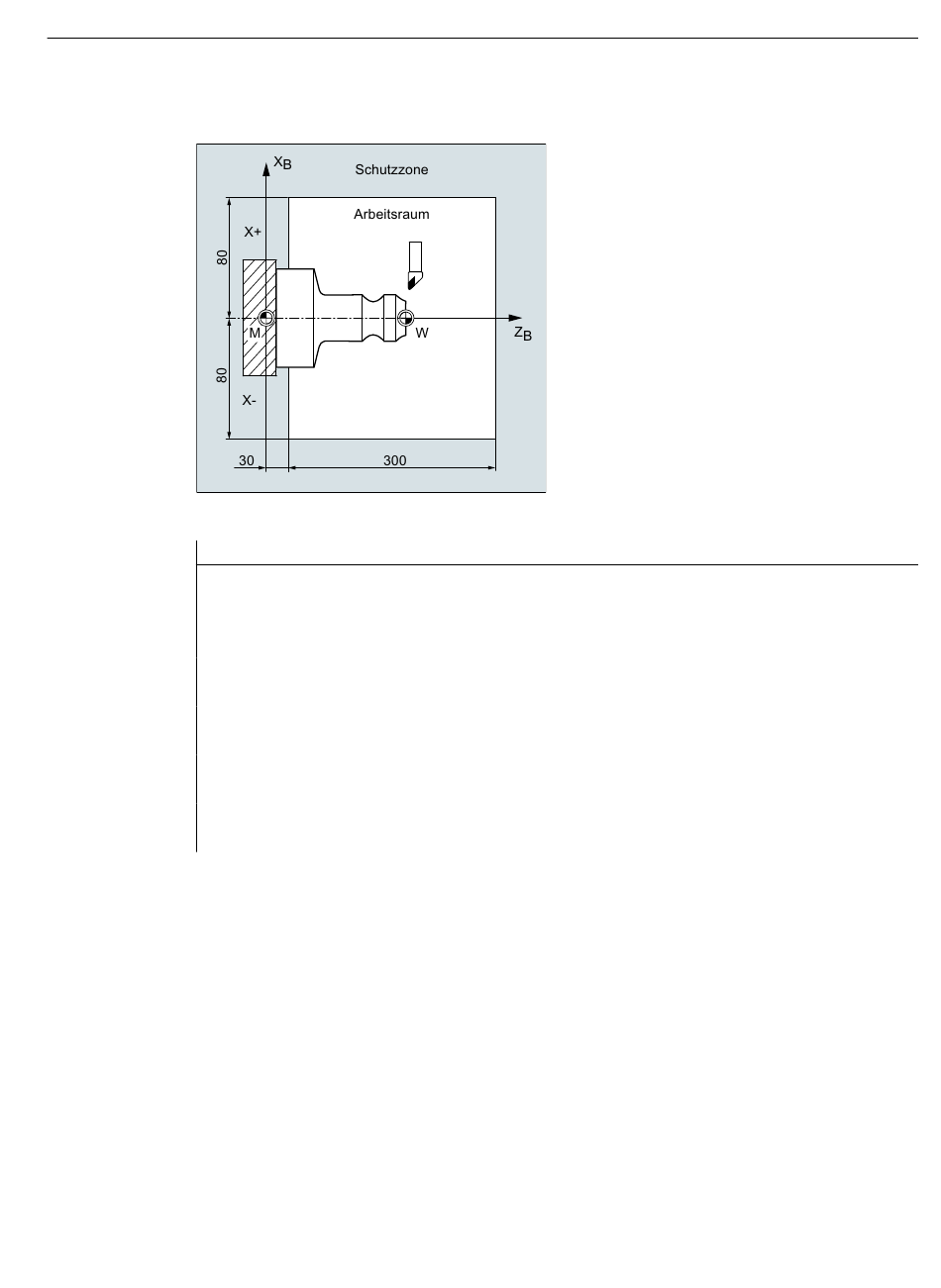

Durch die Arbeitsfeldbegrenzung
mit G25/26 wird der Arbeitsraum einer
Drehmaschine so begrenzt, dass die um‐
liegenden Einrichtungen wie Revolver,
Messstation usw. vor Beschädigung ge‐
schützt sind.
Grundeinstellung: WALIMON
Kommentar
; Festlegung der unteren Begrenzung für die einzelnen Ko-
ordinatenachsen
; Festlegung der oberen Begrenzung
; Abspanprogramm
; zum Werkzeugwechselpunkt
; Arbeitsfeldbegrenzung ausschalten
; Bohren
; zurück
; Arbeitsfeldbegrenzung einschalten
; Programmende
Grundlagen
3.14 Ergänzende Befehle
