3.11 Bahnfahrverhalten
Hinweis
Wird eine durch G641, G642, G643, G644 oder G645 erzeugte Überschleifbewegung
unterbrochen, wird beim nachfolgenden Repositionieren (REPOS) nicht der
Unterbrechungspunkt angefahren, sondern der Anfangs- oder Endpunkt des originalen
Verfahrsatzes (je nach REPOS-Modus).
Beispiel

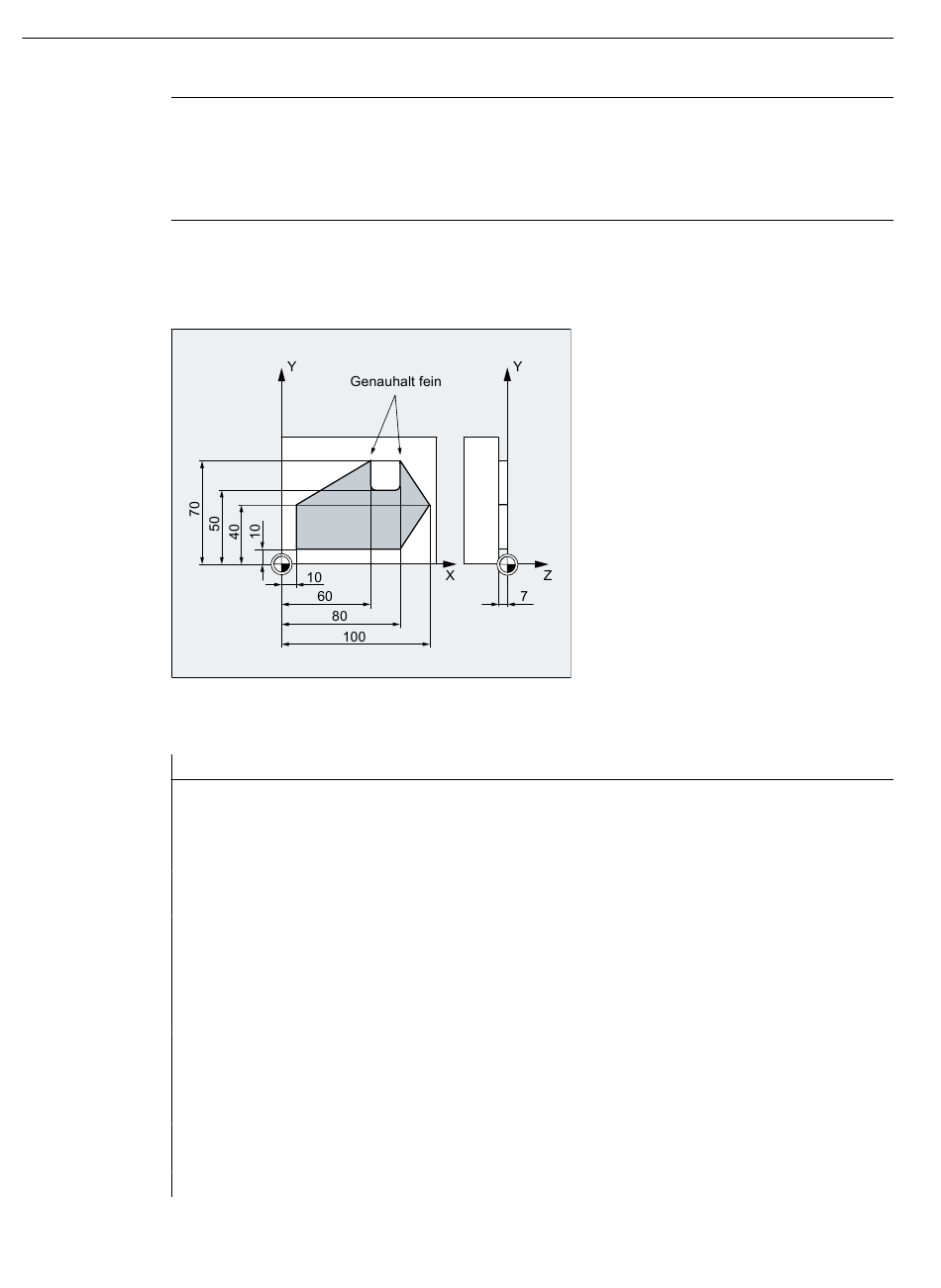

Die beiden Außenecken an der Nut sollen exakt angefahren werden. Ansonsten soll im
Bahnsteuerbetrieb gefertigt werden.
Programmcode
N05 DIAMOF
N10 G17 T1 G41 G0 X10 Y10 Z2 S300 M3
N20 G1 Z-7 F8000
N30 G641 ADIS=0.5
N40 Y40
N50 X60 Y70 G60 G601
N60 Y50
N70 X80
N80 Y70
N90 G641 ADIS=0.5 X100 Y40
N100 X80 Y10
N110 X10
N120 G40 G0 X-20
N130 Z10 M30
298
Kommentar
; Radius als Maßangabe.
; Startposition anfahren, Spindel
einschalten, Bahnkorrektur.
; Werkzeug zustellen.
; Konturübergänge werden verschlif-
fen.
; Position exakt mit Genauhalt fein
anfahren.
; Konturübergänge werden verschlif-
fen.
; Bahnkorrektur ausschalten.
; Werkzeug wegfahren, Programmende.
