Beispiel
①
Schleifscheibe
②
Werkstück
③
Parallele zur schrägen Achse durch die programmierte Endposition
④
Ausgangsposition
⑤
Einstechen: Startposition
⑥
Einstechen: Endposition
⑦
Parallele zur Z-Achse im Abstand der aktuellen Position der X-Achse
X Geometrieachse
Z Geometrieachse
ZM Maschinenachse
UM Maschinenachse

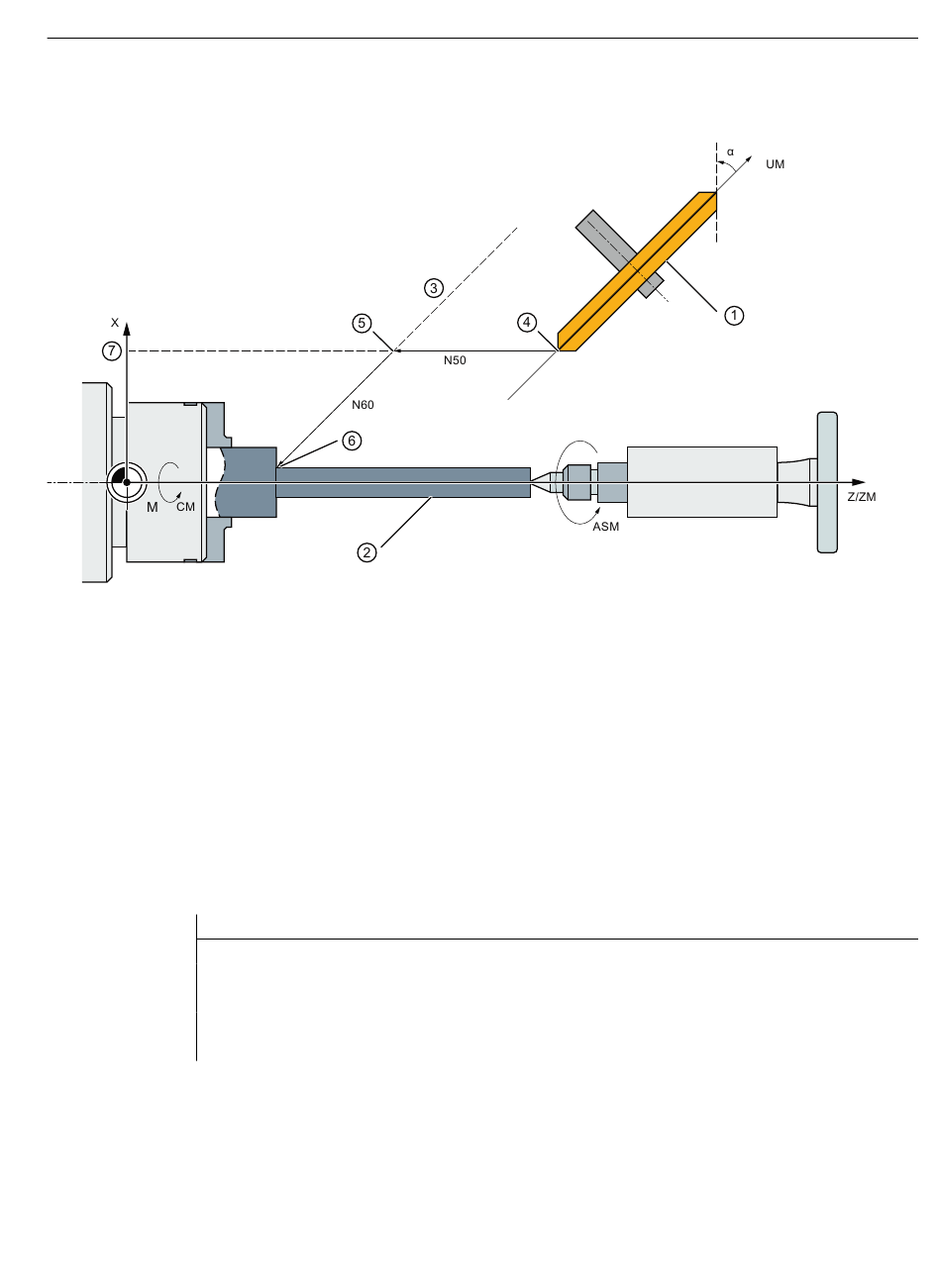

Bild 4-3 Schräge Achse programmieren
Programmcode
N... G18
N40 TRAANG(45.0)
N50 G7 X40 Z70 F4000
N60 G5 X40 F100
N70 ...
NC-Programmierung
Programmierhandbuch, 01/2023, A5E48764001A AE
Kommentar
; XZ-Ebene anwählen.
; Transformation TRAANG einschalten, Winkel = 45°.
; Startposition berechnen und anfahren.
; Schräge Achse auf Endposition verfahren.
Arbeitsvorbereitung
4.9 Transformationen
