Grundlagen
3.12 Koordinatentransformationen (Frames)
3.12.2

Frame-Anweisungen

Funktion

Die Anweisungen für die programmierbaren Frames gelten im aktuellen NC-Programm. Sie
wirken entweder additiv oder ersetzend:

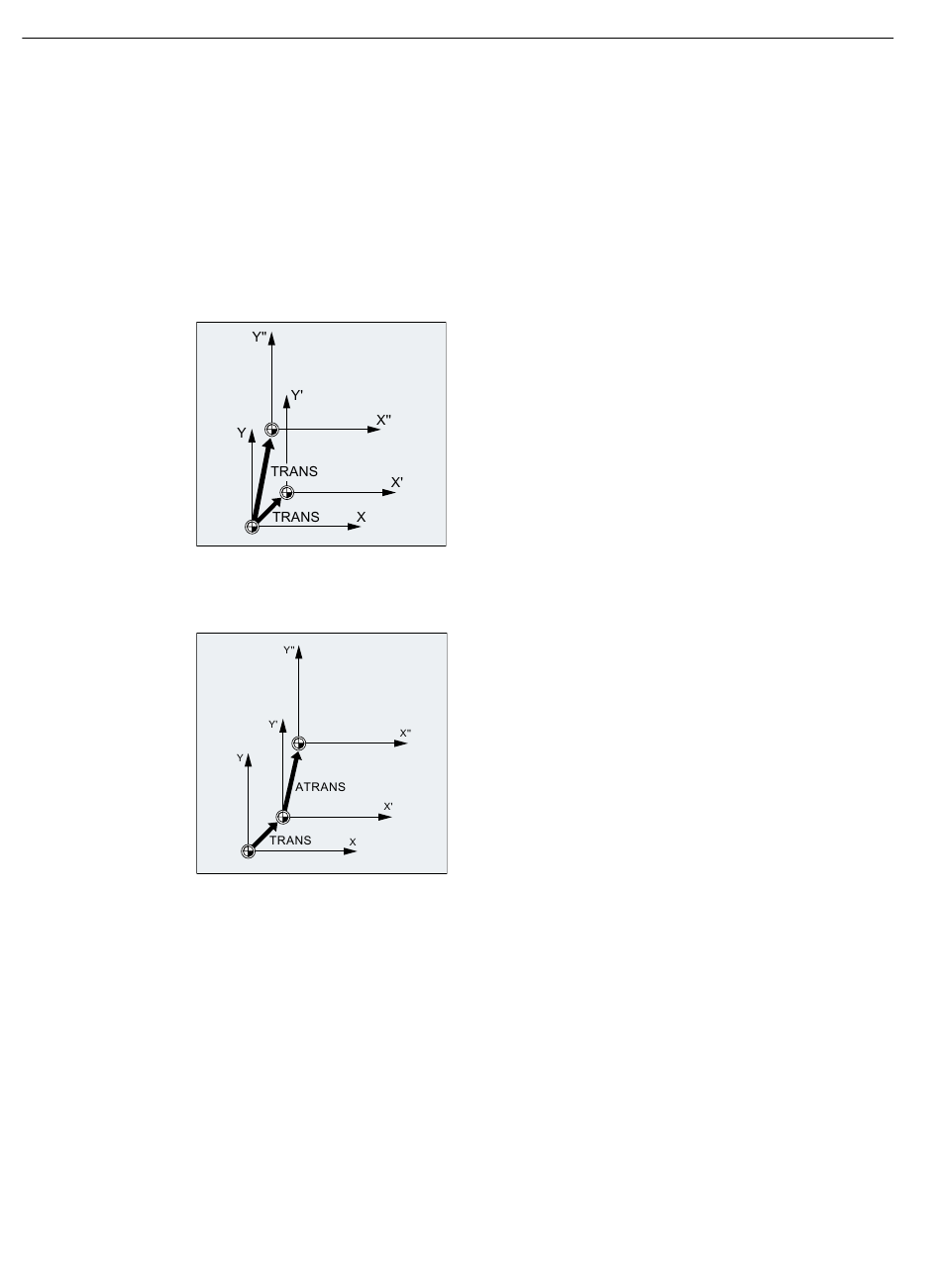

• Ersetzende Anweisung
Löscht alle zuvor programmierten Frame-Anweisungen. Als Bezug gilt die zuletzt
aufgerufene einstellbare Nullpunktverschiebung (G54 ... G57, G505 ... G599).
• Additive Anweisung
Setzt auf bereits bestehenden Frames auf. Als Bezug dient der aktuell eingestellte oder über
eine Frame-Anweisung zuletzt programmierte Werkstück-Nullpunkt.
Anwendungsbeispiel
1. Verschieben des Nullpunkts des Werkstückkoordinatensystems (WKS).
2. Drehen des Werkstückkoordinatensystems (WKS) zum Ausrichten einer Ebene parallel zur
gewünschten Arbeitsebene.
