Grundlagen
3.9 Wegbefehle
G3 X... Y... Z... ...
Bedeutung
G0:
G1:
G2:
G3:
X...:
Y...:
Z...:
Hinweis
Die Kreisinterpolation G2 / G3 benötigt außer den Koordinaten der Zielposition X..., Y...,
Z... noch weitere Angaben (z. B. die Kreismittelpunkt-Koordinaten; siehe "Einleitung und
Übersicht (Seite 198)").

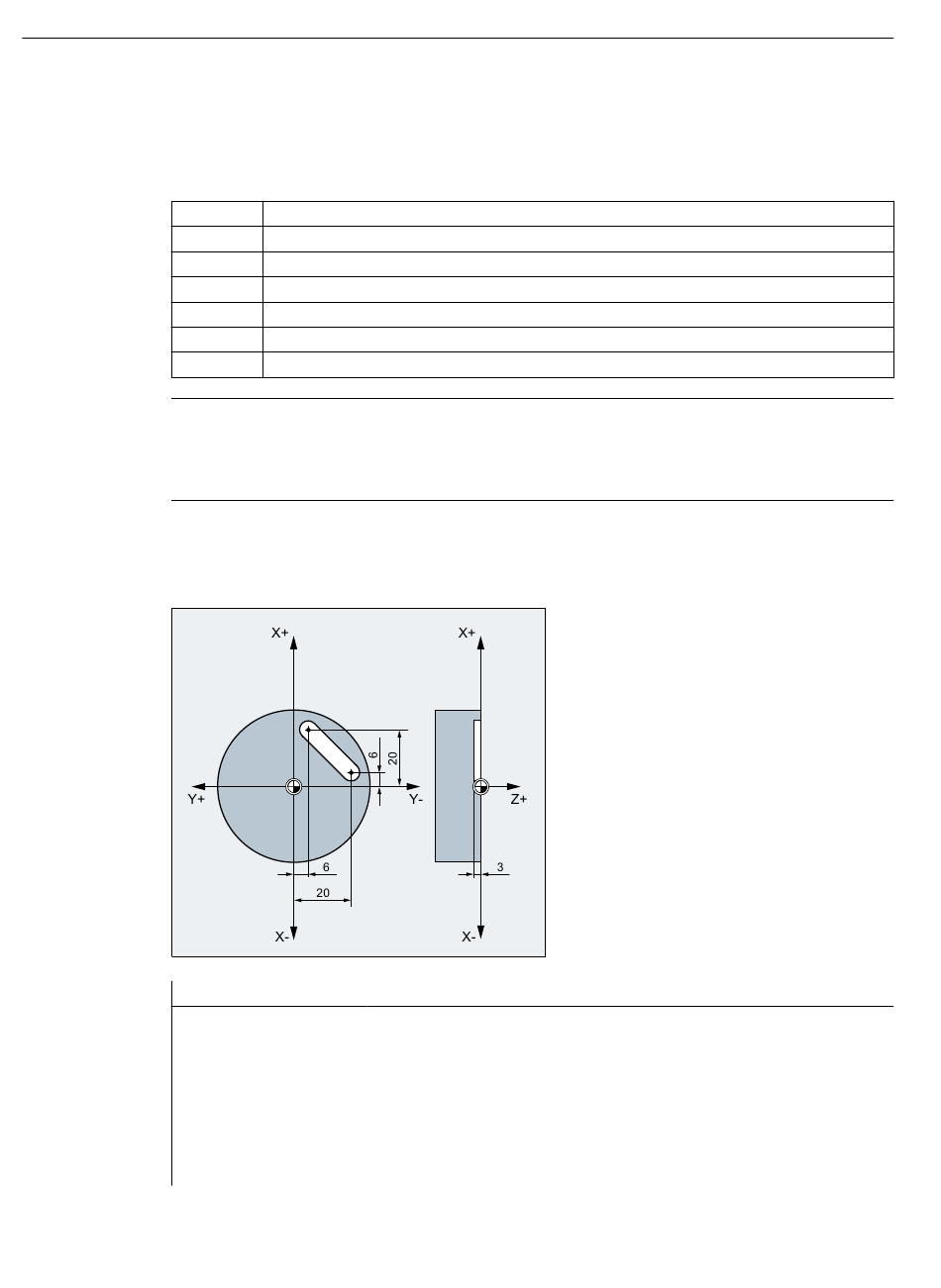

Beispiel
Programmcode
N10 G17 S400 M3
N20 G0 X40 Y-6 Z2
N30 G1 Z-3 F40
N40 X12 Y-20
N50 G0 Z100 M30
182
Befehl zum Einschalten der Eilgangbewegung
Befehl zum Einschalten der Geradeninterpolation
Befehl zum Einschalten der Kreisinterpolation im Uhrzeigersinn
Befehl zum Einschalten der Kreisinterpolation gegen den Uhrzeigersinn
Kartesische Koordinate der Zielposition in X-Richtung
Kartesische Koordinate der Zielposition in Y-Richtung
Kartesische Koordinate der Zielposition in Z-Richtung
Kommentar
; Wahl der Arbeitsebene, Spindel rechts
; Anfahren der mit kartesischen Koordinaten angegebenen Start-
position im Eilgang
; Einschalten der Geradeninterpolation, Zustellen des Werk-
zeugs
; Fahren auf einer schräg liegenden Geraden auf die mit kar-
tesischen Koordinaten angegebene Endposition
; Freifahren zum Werkzeugwechsel im Eilgang
