Siemens SINUMERIK 828D Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Schalttafel
  5. SINUMERIK 828D
  6. Gerätehandbuch

Siemens SINUMERIK 828D Gerätehandbuch

Vorschau ausblenden Andere Handbücher für SINUMERIK 828D:
Inhaltsverzeichnis

Werbung

Quicklinks

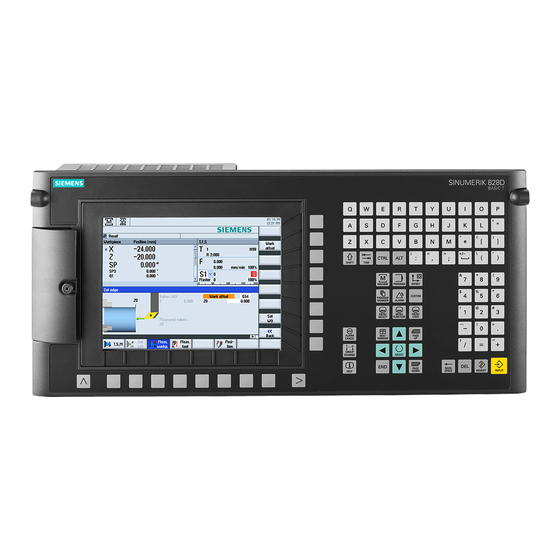

SINUMERIK SINUMERIK 828D PPU
SINUMERIK
SINUMERIK 828D
PPU
Gerätehandbuch
Gültig für
Steuerung
SINUMERIK 828D
06/2009
6FC5397-2DP10-0AA0
Vorwort
______________
Systemübersicht
______________
Einsatzplanung
______________
Sicherheitshinweise
______________
Beschreibung
Bedien- und
______________
Anzeigeelemente
______________
Schnittstellen
______________
Maßbilder
______________
Montage
______________
Anschluss
______________
Technische Daten
______________
Ersatzteile/Zubehör
______________
Anhang
1
2
3
4
5
6
7
8
9
10
11
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINUMERIK 828D

Inhaltszusammenfassung für Siemens SINUMERIK 828D

  • Seite 1 Vorwort SINUMERIK SINUMERIK 828D PPU ______________ Systemübersicht ______________ Einsatzplanung SINUMERIK ______________ Sicherheitshinweise SINUMERIK 828D ______________ Beschreibung Bedien- und ______________ Anzeigeelemente Gerätehandbuch ______________ Schnittstellen ______________ Maßbilder ______________ Montage ______________ Anschluss ______________ Technische Daten ______________ Ersatzteile/Zubehör ______________ Anhang Gültig für Steuerung SINUMERIK 828D...

  • Seite 2: Rechtliche Hinweise

    Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.

  • Seite 3: Vorwort

    ● Dokumentation online recherchieren Informationen zur DOConCD und direkten Zugriff auf die Druckschriften im DOConWEB. ● Dokumentation auf Basis der Siemens Inhalte individuell zusammenstellen mit dem My Documentation Manager (MDM), siehe http://www.siemens.com/mdm Der My Documentation Manager bietet Ihnen eine Reihe von Features zur Erstellung Ihrer eigenen Maschinendokumentation.

  • Seite 4: Technical Support

    Bei technischen Fragen wenden Sie sich bitte an folgende Hotline: Europa / Afrika Telefon +49 180 5050 222 +49 180 5050 223 0,14 €/Min. aus dem deutschen Festnetz, abweichende Mobilfunkpreise möglich. Internet http://www.siemens.com/automation/support-request Amerika Telefon +1 423 262 2522 +1 423 262 2200 E-Mail mailto:techsupport.sea@siemens.com...

  • Seite 5: Eg-Konformitätserklärung

    Speicherkartenaufnahme (Kennzeichen wie Pfeil o. ä. beachten). Damit vermeiden Sie mechanische Schäden an der Speicherkarte oder am Gerät. ● Verwenden Sie nur Speicherkarten, die von Siemens für den Einsatz mit SINUMERIK zugelassen wurden. Auch wenn die SINUMERIK bei Speicherkarten die allgemeinen Industriestandards einhält, ist es möglich, dass Speicherkarten einiger Hersteller in...
  • Seite 6 Vorwort Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Systemübersicht ............................11 Systemübersicht ..........................11 Ausprägungen..........................14 Bestelldaten ..........................15 Einsatzplanung ............................17 Elektrische Randbedingungen .....................17 2.1.1 Sichere Trennung nach EN 61800-5-1 ..................17 2.1.2 Erdungskonzept ...........................18 2.1.3 Entstörmaßnahmen ........................20 Klimatische und mechanische Umgebungsbedingungen............21 2.2.1 Umgebungsbedingungen......................21 2.2.2 Transport- und Lagerungsbedingungen ..................22 2.2.3 Betriebsbedingungen ........................23 Sicherheitshinweise ..........................
  • Seite 8 Inhaltsverzeichnis 6.6.2 Technische Daten ........................50 Handrad-Schnittstelle X143 ......................52 RS232-Schnittstelle X140 ......................52 Maßbilder..............................53 Montage..............................55 Sicherheitshinweise ........................55 Aufbauformen..........................55 Anschluss ..............................61 Übersicht ............................. 61 Stromversorgung......................... 63 9.2.1 Anforderungen an die Stromversorgung..................63 9.2.2 Stromversorgung anschließen ....................64 DRIVE-CLiQ..........................
  • Seite 9 Inhaltsverzeichnis 11.2.2.1 Vorderseite...........................97 11.2.2.2 Rückseite .............................99 11.2.3 Schnittstellen..........................100 11.2.3.1 Übersicht ............................100 11.2.3.2 Beschreibung ..........................101 11.2.3.3 Ein- / Ausgangsabbilder......................105 11.2.4 Montage .............................108 11.2.5 Anschluss...........................109 11.2.6 Technische Daten ........................110 11.2.7 Ersatzteile ..........................111 11.2.7.1 Übersicht ............................111 11.2.7.2 Tausch ............................111 11.2.8 Zubehör............................112 11.3 Mini-Bedienhandgerät........................112 11.3.1 Beschreibung ..........................112 11.3.2...
  • Seite 10 Inhaltsverzeichnis Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 11: Systemübersicht

    Systemübersicht Systemübersicht Merkmale Die SINUMERIK 828D ist eine maßgeschneiderte CNC-Lösung für Fräs- und Drehmaschinen im mittleren Leistungsbereich. Die SINUMERIK 828D ist eine Panel-basierte CNC-Steuerung (Panel Processing Unit). CNC, PLC, Bedientafel und eine Achsregelung für 6 Antriebe (Standard) sind in einer Einheit zusammengefasst.
  • Seite 12 Systemübersicht 1.1 Systemübersicht Systemkonfiguration Die SINUMERIK 828D PPU (Panel Processing Unit) vereinigt in einer Komponente CNC-, PLC-, HMI-, Antriebsregelungs- und Kommunikationsaufgaben. Bild 1-1 Systemübersicht SINUMERIK 828D Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 13 Empfangen von SMS (Easy Message). ● Handräder Es können maximal 2 Handräder angeschlossen werden. ● Mini-Bedienhandgerät Über ein Anschlusskit kann ein Mini-BHG in das System SINUMERIK 828D integriert werden. ● PN/PN Coupler Zur Kopplung einer SINUMERIK 828D mit PROFINET-Netzen kann ein PN/PN Buskoppler angeschlossen werden.

  • Seite 14: Ausprägungen

    Systemübersicht 1.2 Ausprägungen Kommunikation Zur Kommunikation der zum System SINUMERIK 828D gehörenden Komponenten mit der PPU dienen folgende Schnittstellen: ● X100, X101, X102: DRIVE-CLiQ ● PN1, PN2: PLC I/O Interface ● X127, X130: Industrial Ethernet ● X140: RS232 Hinweis MAC-Adressen Die für den Aufbau der Kommunikationsnetze PLC I/O Interface und Industrial Ethernet...

  • Seite 15: Bestelldaten

    Systemübersicht 1.3 Bestelldaten Performance Folgende Tabelle zeigt den Unterschied der Performanceausprägungen anhand von charakteristischen technischen Daten/Merkmalen: Tabelle 1- 1 Ausprägungen Funktion PPU 260.1 / 261.1 PPU 280.1 / 281.1 Drehen Fräsen Drehen Fräsen DRIVE-CLiQ Ports Grundumfang Achsen/Spindeln Maximale Anzahl Achsen/Spindeln 6 / 8 *) IPO Zyklus bei max.

  • Seite 16: Bestellung

    Bestellnummer (MLFB) Spannersatz (9 Stück) 6FC5248-0AF14-0AA0 CompactFlash Card 1 GByte, leer 6FC5313-5AG00-0AA0 Bestellung Die SINUMERIK 828D wird generell in Vertriebspaketen mit Antrieben, Motoren und Zubehör vermarktet. Bezüglich der Bestellung wenden Sie sich bitte an Ihren zuständigen Siemens Vertriebsbeauftragten. Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 17: Einsatzplanung

    Die Schnittstellen für Service-, Inbetriebnahme- und Wartungszwecke sind ohne Sichere Trennung ausgeführt. Diese Schnittstellen können im Bedarfsfall über einen Zusatzadapter (Isolationsspannung AC 230 V) sicher getrennt werden. Diese Adapter gehören nicht zum Siemens-Lieferumfang, sind aber im Handel verfügbar. Für entsprechende Vorschläge wenden Sie sich bitte an Ihren zuständigen Vertriebspartner.

  • Seite 18: Erdungskonzept

    Einsatzplanung 2.1 Elektrische Randbedingungen 2.1.2 Erdungskonzept Komponenten Das System SINUMERIK 828D besteht aus mehreren Einzelkomponenten, die so konzipiert wurden, dass sie als System die EMV- und Sicherheitsnormen erfüllen. Die einzelnen Komponenten sind: ● Panel Processing Unit PPU ● Maschinensteuertafel MCP ●...
  • Seite 19 Einsatzplanung 2.1 Elektrische Randbedingungen geschirmte Signalleitung mit Massebezug Motor Geber Potenzialausgleichsleiter Schutzverbindung (über metallische Konstruktion oder über grün-gelben Schutzverbindungsleiter) Bild 2-1 Erdungskonzept Für externe Leitungsquerschnitte gelten folgende Regeln: ● PA-Querschnitt ≥ 10 mm ● Der Leitungsquerschnitt des externen Schutzleiters errechnet sich aus dem Leitungsquerschnitt des Netzanschlusses folgendermaßen: Netzanschluss S (mm externer Schutzleiter min.

  • Seite 20: Entstörmaßnahmen

    Einsatzplanung 2.1 Elektrische Randbedingungen Weitere Literatur /EMV/EMV-Aufbaurichtlinie 2.1.3 Entstörmaßnahmen Neben der Erdung der Anlagenteile sind in Ergänzung dazu besondere Maßnahmen für sicheren und störungsfreien Betrieb der Anlage zu treffen. Zu diesen Maßnahmen gehören geschirmte Signalkabel, spezielle Potenzialausgleichs-Verbindungen, Trennungs- und Schirmungsmaßnahmen. geschirmte Signalleitungen ●...

  • Seite 21: Klimatische Und Mechanische Umgebungsbedingungen

    Einsatzplanung 2.2 Klimatische und mechanische Umgebungsbedingungen ● Impulsbelastete Hochstrom-/Hochspannungsleitungen sind grundsätzlich völlig separat von allen anderen Leitungen zu verlegen. ● Ist eine ausreichende räumliche Trennung nicht möglich, sind Signalleitungen in geerdeten Kabelkanälen (Metall) zu verlegen. ● Der Abstand (Störeinstrahlfläche) zwischen folgenden Leitungen muss möglichst gering sein: –...

  • Seite 22: Unterstützung Und Beratung

    Einsatzplanung 2.2 Klimatische und mechanische Umgebungsbedingungen Anforderungsnormen Die Komponenten des Systems SINUMERIK 828D erfüllen folgende Anforderungsnormen: Langzeitlagerung EN 60721-3-1 Transport EN 60721-3-2 Ortsfester Betrieb EN 60721-3-3 Unterstützung und Beratung Die Anschlussbedingungen müssen beim Aufbau der Gesamtanlage eingehalten werden. Für Unterstützung wenden Sie sich bitte an Ihren Vertriebspartner.

  • Seite 23: Betriebsbedingungen

    Einsatzplanung 2.2 Klimatische und mechanische Umgebungsbedingungen 2.2.3 Betriebsbedingungen Klimatische Umgebungsbedingungen Wenn die angegebenen Werte nicht eingehalten werden können, ist ein Wärmetauscher oder ein Klimagerät vorzusehen. Tabelle 2- 3 Klimatische Umgebungsbedingungen nach EN 60721-3-3, Klasse 3K5 Temperaturbereich Vorderseite: 0 ... 45 °C Rückseite: 0 ...

  • Seite 24: Funkstörung

    Einsatzplanung 2.2 Klimatische und mechanische Umgebungsbedingungen Funktionsgefährdender Staub Für den Betrieb in Räumen mit funktionsgefährdenden Gasen, Stäuben und Ölen ist die Steuerung in einem Gehäuse mit Wärmetauscher bzw. mit geeigneter Zuluft zu betreiben. Tabelle 2- 5 Zulässiger maximaler Staubgehalt der Umluft Schwebanteil 0,2 mg/m Niederschlag...

  • Seite 25: Sicherheitshinweise

    Sicherheitshinweise Gefahrenhinweise Die folgenden Hinweise dienen einerseits Ihrer persönlichen Sicherheit und andererseits der Vermeidung von Beschädigungen des beschriebenen Produkts oder angeschlossener Geräte und Maschinen. Bei Nichtbeachtung der Warnhinweise können schwere Körperverletzungen oder Sachschäden auftreten. GEFAHR Nur entsprechend qualifiziertes Personal darf an den SINUMERIK-Geräten die Inbetriebnahme durchführen.
  • Seite 26 Ausführung der Projektierungsvorschriften und Maßnahmen, die EG- Richtlinie 2004/108/EG. GEFAHR Reparaturen an von uns gelieferten Geräten dürfen nur vom SIEMENS Kundendienst oder von SIEMENS autorisierten Reparaturstellen vorgenommen werden. Zum Auswechseln von Teilen oder Komponenten nur Teile verwenden, die in der Ersatzteilliste aufgeführt sind.

  • Seite 27: Egb-Hinweise

    Sicherheitshinweise 3.2 EGB-Hinweise EGB-Hinweise VORSICHT Die Baugruppen enthalten elektrostatisch gefährdete Bauelemente. Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies kann in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter Gegenstand berührt wird (z. B. metallblanke Schaltschrankteile, Steckdosenschutzkontakt). ACHTUNG Handhabung von EGB-Baugruppen: •...
  • Seite 28 Sicherheitshinweise 3.2 EGB-Hinweise Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 29: Beschreibung

    640 x 480 Pixel. Die Softkeys sind in einem 8 + 8 Layout angeordnet und ermöglichen damit eine einfache Bedienung der CNC in sehr wenigen Menüebenen. Die Tastatur der SINUMERIK 828D ist in einer vollen QWERTY-Ausprägung ausgeführt. Somit können Texte für Teileprogrammnamen oder Werkzeugbezeichner sowie Klartextsprachbefehle direkt ohne Tasten in der zweiten Bedienebene (Shift-Taste) eingegeben werden.

  • Seite 30: Darstellung

    Beschreibung 4.2 Darstellung Darstellung Frontseite ① Schutzklappe für Anwender-Schnittstellen ② Menürückschalt-Taste ③ Alpha-Block ④ Steuertasten-Block ⑤ Hotkey-Block ⑥ Cursor-Block ⑦ Numerik-Block ⑧ Menüfortschalt–Taste ⑨ 3/8"-Gewinde für Zusatzkomponenten Bild 4-1 Darstellung einer vertikalen PPU Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 31 Beschreibung 4.2 Darstellung ① Schutzklappe für Anwender-Schnittstellen ② Menürückschalt-Taste ③ Alpha-Block ④ Steuertasten-Block ⑤ Hotkey-Block ⑥ Cursor-Block ⑦ Numerik-Block ⑧ Menüfortschalt–Taste ⑨ 3/8"-Gewinde für Zusatzkomponenten Bild 4-2 Darstellung einer horizontalen PPU Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 32 Beschreibung 4.2 Darstellung ① Schutzklappe für Anwender-Schnittstellen ② Ethernet (Service-Buchse) X127 ③ Status LEDs RDY, NC, CF ④ USB Buchse X125 ⑤ Slot für CompactFlash Card CF Bild 4-3 Schnittstellen hinter Schutzklappe Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 33: Rückseite

    Beschreibung 4.2 Darstellung Rückseite Bild 4-4 Schnittstellen auf der Rückseite der PPU Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 34: Typenschild

    Beschreibung 4.3 Typenschild Typenschild Das Typenschild der PPU befindet sich auf der Rückseite. Hinweis Die Inhalte der einzelnen Felder der Typenschilder auf der aktuellen Control Unit können von denen in diesem Handbuch beschriebenen abweichen (z.B. weiterentwickelter Produktstand, noch nicht erteilte Zulassungen und Kennzeichnungen usw.). Die folgenden Bilder zeigen alle Informationen, die nötig sind, um eine PPU eindeutig zu identifizieren.

  • Seite 35: Tastatur Und Display

    Beschreibung 4.4 Tastatur und Display Tastatur und Display Tastatur Auf der Bedientafelfront sind mehrere Tasten und Tastenblöcke angebracht: ● Der Alpha-Block enthält die Buchstaben A ... Z und das Leerzeichen zur Eingabe von Text. ● Der Numerik-Block enthält die Ziffern 0 - 9, Rechen-/Sonderzeichen und den Dezimalpunkt zur Eingabe nummerischer Zeichen und Operatoren.
  • Seite 36 Beschreibung 4.4 Tastatur und Display Taste Funktion entspricht PC- Taste Funktion entspricht PC- Tastenfunktion Tastenfunktion 5 (auf Nummernblock) A ... Z A ... Z <Shift> F9 <Shift> F10 Display Hinweis Pixelfehler gemäß DIN EN ISO 13406-2 Klasse II. Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 37: Bedien- Und Anzeigeelemente

    Die Systemsoftwarekarte ist für den Betrieb der PPU zwingend notwendig. Auf der Systemsoftwarekarte befindet sich neben der technologiespezifischen Basissoftware für SINUMERIK 828D und der Firmware für SINAMICS: ● Versionsinfos (Seriennummer, Version, Typbezeichnung), ● der License Key. Die CompactFlash Card kann somit in eine andere PPU gesteckt werden, ohne dass die Lizenzen geändert werden müssen.

  • Seite 38: Compactflash Card Stecken

    Bedien- und Anzeigeelemente 5.1 CompactFlash Cards 5.1.2 CompactFlash Card stecken VORSICHT Beschädigung der CompactFlash Card Bitte beachten Sie, dass die CompactFlash Card nicht unter Gewalteinwirkung gesteckt werden darf. Dies kann zur Beschädigung derselben führen. Einsteckhilfe Die CompactFlash Card weist auf der gegenüberliegenden Seite der Pins einen Falz auf. Dieser muss sich immer rechts zur Einsteckrichtung befinden.
  • Seite 39 Bedien- und Anzeigeelemente 5.1 CompactFlash Cards VORSICHT Die CompactFlash Cards dürfen nur im stromlosen Zustand gesteckt oder gezogen werden. Gehen Sie wie folgt vor: 1. Schalten Sie die Stromversorgung aus. 2. Lösen Sie die Schraube ①. 3. Metallabdeckung ② zur Seite klappen und abziehen. 4.

  • Seite 40: Beschreiben Der Compactflash Card

    Bedien- und Anzeigeelemente 5.2 LED Anzeigen Front 6. Befestigen Sie wieder die Metallabdeckung ②, indem Sie sie zuerst hinten einfädeln, dann in die Endlage kippen und schließlich die Schraube ① eindrehen. 7. Schalten Sie die Stromversorgung wieder ein. 5.1.3 Beschreiben der CompactFlash Card CompactFlash Card beschreiben Sie können die CompactFlash Card für die Anwenderdaten wie folgt beschreiben: ●...
  • Seite 41 Bedien- und Anzeigeelemente 5.2 LED Anzeigen Front Tabelle 5- 2 LED Anzeige für CompactFlash Card Anwenderdaten X145 Name Farbe Zustand Bedeutung Gelb leuchtet Zugriff auf die CompactFlash Card. VORSICHT Leuchtet die LED darf die CompactFlash Card nicht entfernt werden! Zuwiderhandlung kann zur Zerstörung der CompactFlash Card führen.
  • Seite 42 Bedien- und Anzeigeelemente 5.2 LED Anzeigen Front Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 43: Schnittstellen

    Schnittstellen Übersicht Schnittstellenübersicht Tabelle 6- 1 Überblick der Schnittstellen Schnittstelle Bezeichnung Steckertyp Front Ethernet (PC-Anschluss) X127 RJ45 Buchse X125 USB Buchse CompactFlash Card für X145 50-polige Buchse Anwenderdaten Rückseite DRIVE-CLiQ X100, X101, X102 DRIVE-CLiQ Buchse Ethernet (Fabrik) IE2/NET X130 RJ45 Buchse PLC I/O Interface PN1, PN2 RJ45 Buchse...

  • Seite 44: Stromversorgung X1

    Schnittstellen 6.2 Stromversorgung X1 Definition In den Tabellen zur Pinbelegung der Schnittstellen haben die Buchstaben in der Spalte "Signaltyp" folgende Bedeutung: Voltage Input (Versorgungsspannung) Voltage Output (Versorgungsspannung) Ground (Erdung) Input (Eingang) Output (Ausgang) Bidirektional Stromversorgung X1 Diese Schnittstelle ist ausschließlich zum Anschluss der externen 24 V-Stromversorgung vorgesehen.

  • Seite 45: Drive-Cliq-Schnittstellen X100 - X102

    Schnittstellen 6.3 DRIVE-CLiQ-Schnittstellen X100 - X102 DRIVE-CLiQ-Schnittstellen X100 - X102 Eigenschaften DRIVE-CLiQ besitzt folgende Eigenschaften: ● Unabhängige Erweiterbarkeit der Komponenten ● Automatische Erkennung der Komponenten durch die PPU ● Einheitliche Schnittstellen an allen Komponenten ● Durchgängige Diagnose bis in die Komponenten ●...

  • Seite 46: Plc I/O Interface Pn1, Pn2

    Schnittstellen 6.4 PLC I/O Interface PN1, PN2 PLC I/O Interface PN1, PN2 Eigenschaften ● Die Schnittstellen sind für den Vollduplexbetrieb ausgelegt, d. h. die Ports können sowohl Senden als auch Empfangen. ● 100 Mbit Ethernet Ports mit einen integrierten 2-Port Switch und einer TCP/IP-Adresse für die 2 Ports, die aus dem HW-Info-Block auslesbar ist.

  • Seite 47: Ethernet-Schnittstellen X130, X127

    Devices ist nicht ansprechbar Falsche Projektierung oder keine • Projektierung Sync Grün Tasksystem von SINUMERIK 828D ist nicht auf Sendetakt von PLC I/O Interface synchronisiert. Es wird ein interner Ersatztakt gleicher Größe des Sendetaktes generiert. Grün Tasksystem von SINUMERIK 828D hat sich auf Takt von PLC I/O Interface synchronisiert, Datanaustausch läuft.

  • Seite 48: Led-Anzeigen

    Schnittstellen 6.5 Ethernet-Schnittstellen X130, X127 Pinbelegung Tabelle 6- 7 Pinbelegung X130, X127 Signalname Signaltyp Bedeutung Sendedaten + Sendedaten - Empfangsdaten + Empfangsdaten - LED-Anzeigen Zu Diagnosezwecken sind die RJ45-Buchsen mit jeweils einer grünen und einer gelben LED ausgestattet. Damit werden folgende Statusinformationen des jeweiligen Ethernet Ports angezeigt: Tabelle 6- 8 LED-Anzeigen der Ethernet Ports Zustand...

  • Seite 49: Digitale Ein-/Ausgänge X122, X132 Und X142

    Schnittstellen 6.6 Digitale Ein-/Ausgänge X122, X132 und X142 Digitale Ein-/Ausgänge X122, X132 und X142 6.6.1 Pinbelegung Pinbelegung Tabelle 6- 9 Digitale Ein-/Ausgänge X122 Signalname Signaltyp Bedeutung Digitaler Eingang 0 Digitaler Eingang 1 Digitaler Eingang 2 Digitaler Eingang 3 MEXT4 Masse für DI0 - DI3 P24EXT1 Spannungsversorgung für DIO8 - DIO11 DIO8...

  • Seite 50: Technische Daten

    Schnittstellen 6.6 Digitale Ein-/Ausgänge X122, X132 und X142 Tabelle 6- 11 Digitale Ein-/Ausgänge X142 Signalname Signaltyp Bedeutung DIN0 Digitaler NCK-Eingang 0 DIN1 Digitaler NCK-Eingang 1 DIN2 Digitaler NCK-Eingang 2 DIN3 Digitaler NCK-Eingang 3 MEXT6 Masse für DIN0 – DIN3 P24EXT3 Spannungsversorgung für DINO4 - DINO7 DINO4 Digitaler NCK-Ein-/Ausgang 4 (schneller Eingang)
  • Seite 51 Schnittstellen 6.6 Digitale Ein-/Ausgänge X122, X132 und X142 Digitale Ein-/Ausgänge Tabelle 6- 13 Technische Daten der digitalen Ein-/Ausgänge von X122/X132/X142 Parameter Werte als Eingang Spannung -3 V bis 30 V Stromaufnahme typisch 10 mA bei DC 24 V Pegel (einschl. Welligkeit) High-Pegel: 15 V bis 30 V Low-Pegel: -3 V bis 5 V Pin 7, 8, 10 und 11 sind "schnelle Eingänge"...

  • Seite 52: Handrad-Schnittstelle X143

    Schnittstellen 6.7 Handrad-Schnittstelle X143 Handrad-Schnittstelle X143 Pinbelegung Tabelle 6- 14 Pinbelegung X143 Signalname Signaltyp Bedeutung Spannungsversorgung 5 V DC Masse Handradimpulse Spur A Kanal 1 Handradimpulse Spur A (negiert) Kanal 1 Handradimpulse Spur B Kanal 1 Handradimpulse Spur B (negiert) Kanal 1 Spannungsversorgung 5 V DC Masse Handradimpulse Spur A Kanal 2...

  • Seite 53: Maßbilder

    Maßbilder PPU horizontal Bild 7-1 Bemaßung PPU horizontal Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 54 Maßbilder PPU vertikal Bild 7-2 Bemaßung PPU vertikal Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 55: Montage

    Betriebsstätten aufgebaut werden. Der Zugang zu den Gehäusen, Schränken oder abgeschlossenen elektrischen Betriebsstätten darf nur von unterwiesenem oder zugelassenem Personal erfolgen. GEFAHR Wenn Sie die SINUMERIK 828D montieren, dann muss die Anlage spannungsfrei geschaltet sein. Schaltschrankbau Näheres zu diesem Thema entnehmen Sie bitte dem Systemhandbuch "Schaltschrankintegration, SINAMICS S120 Booksize / SIMODRIVE".
  • Seite 56 Montage 8.2 Aufbauformen PPU horizontal ① Montagefläche ② Dichtungsbereich Bild 8-1 Montageausschnitt PPU horizontal ① Montagefläche Bild 8-2 Freiraum für Lüftung und Leitungen bei der horizontalen PPU Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 57 Montage 8.2 Aufbauformen ① Montagefläche ② Spanner (10 Stck.) ③ Dichtungsbereich ④ Schirmauflage ⑤ Erdungsschraube M4 ⑥ Schnittstellen Bild 8-3 Montage PPU horizontal Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 58 Montage 8.2 Aufbauformen PPU vertikal ① Montagefläche ② Dichtungsbereich Bild 8-4 Montageausschnitt PPU vertikal Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 59 Montage 8.2 Aufbauformen ① Montagefläche Bild 8-5 Freiraum für Lüftung und Leitungen bei der vertikalen PPU Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 60 Montage 8.2 Aufbauformen ① Montagefläche ② Spanner (10 Stck.) ③ Dichtungsbereich ④ Schirmauflage ⑤ Erdungsschraube M4 ⑥ Schnittstellen Bild 8-6 Montage PPU vertikal Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 61: Anschluss

    ● Ein GSM-Modem SINAUT MD720-3. ● Antriebssystem SINAMICS S120 über DRIVE-CLiQ. ● Ein SIMATIC DP PN/PN-Koppler. GEFAHR Wenn Sie die SINUMERIK 828D verkabeln, dann muss die Anlage spannungsfrei geschaltet sein. ACHTUNG Beinhaltet Ihr Achsverband ein Smart Line Module ohne DRIVE-CLiQ (5 kW oder 10 kW) müssen Sie das Freigabesignal des Smart Line Modules auf den digitalen Eingang...
  • Seite 62 Anschluss 9.1 Übersicht Bild 9-1 Anschlussmöglichkeiten einer PPU Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 63: Stromversorgung

    Anschluss 9.2 Stromversorgung Stromversorgung 9.2.1 Anforderungen an die Stromversorgung Externe 24 V Stromversorgung Die Stromversorgung der PPU erfolgt durch eine externe 24 V-Stromversorgung (z. B.: SITOP). Folgende Werte für die Stromaufnahme der PPU dienen als Projektierungsgrundlage für die Berechnung der Stromversorgung DC 24 V. Tabelle 9- 1 Spezifikation Eingangsspannung Parameter Werte...

  • Seite 64: Stromversorgung Anschließen

    Anschluss 9.2 Stromversorgung Tabelle 9- 2 Anforderung an Gleichstromversorgung Bemessungsspannung gemäß EN 61131-2 24 V DC Spannungsbereich (Mittelwert) 20,4 V DC bis 28,8 V DC Spannungsbereich (dynamisch) 18,5 bis 30,2 V DC Spannungswelligkeit Spitze/Spitze 5 % (ungeglättete 6-Puls- Gleichrichtung) Hochlaufzeit beim Einschalten beliebig Nichtperiodische ≤...

  • Seite 65: Drive-Cliq

    Anschluss 9.3 DRIVE-CLiQ DRIVE-CLiQ 9.3.1 Verwendung Verwendung Die DRIVE-CLiQ-Schnittstellen werden zum Anschluss der SINAMICS S120 Komponenten an die PPU verwendet: ● X100 zum Anschluss an das Line Module des Antriebsverbandes SINAMICS S120. ● X101 zum Anschluss an ein Hub (DMC20) oder direktes Messsystem (SMC). ●...
  • Seite 66 Anschluss 9.3 DRIVE-CLiQ ● Es können maximal 9 Geber (Messsysteme) an einer PPU / NX angeschlossen werden. ● Sensor Modules: – SMC / SME-Module können an das letzte Motor Module angeschlossen werden. – SMC-Module können auch an die PPU angeschlossen werden. –...

  • Seite 67: Beispiele

    Anschluss 9.3 DRIVE-CLiQ Beispiele Bild 9-2 DRIVE-CLiQ Verdrahtung ohne NX Bild 9-3 DRIVE-CLiQ Verdrahtung mit NX Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 68: Anschließbare Komponenten

    DRIVE-CLiQ Hub Modules dienen der sternförmigen Verteilung eines DRIVE-CLiQ-Stranges. Bitte beachten Sie, dass die Module der Compact-Reihe nicht für SINUMERIK freigegeben sind und damit nicht bei SINUMERIK 828D einsetzbar sind. Weitere Literatur ● Informationen zu Line Modules und Motor Modules finden Sie im "Gerätehandbuch Leistungsteile Booksize"...

  • Seite 69: Plc I/O Interface

    Anschluss 9.4 PLC I/O Interface PLC I/O Interface Verwendung Über die Schnittstellen PN1 und PN2 können Sie das auf PROFINET IO basierende Kommunikationsnetz PLC I/O Interface aufbauen: ● zum Anschluss einer Maschinensteuertafel (MCP 310C PN oder MCP 483C PN) ● zum Anschluss an PLC-Peripherie (PP 72/48D PN) Hinweis Die PPU hat eine MAC-Adresse für beide PLC I/O Interface-Ports.

  • Seite 70: Digitale Ein-/Ausgänge

    Anschluss 9.6 Digitale Ein-/Ausgänge Leitungsspezifikation Tabelle 9- 6 Leitungsspezifikation an X130 und X127 Merkmal Ausprägung Steckertyp RJ45-Buchse mit 180° Leitungsabgang Leitungstyp Industrial Ethernet Leitung (CAT5) Max. Leitungslänge 100 m Hinweis Die Schnittstelle X127 unterstützt sowohl ein gekreuztes (Crossover-) als auch eine Standard-Ethernet Leitung.

  • Seite 71: Benötigtes Werkzeug

    Anschluss 9.6 Digitale Ein-/Ausgänge ● Sie können Aderendhülsen ohne Isolierkragen nach DIN 46228, Form A lange Ausführung verwenden. ● Sie können zwei Leitungen mit je 0,25 mm in einer Aderendhülse anschließen. Benötigtes Werkzeug Schraubendreher oder Motorschrauber 3,5 mm Digitale Ein-/Ausgänge verdrahten 1.

  • Seite 72: Anschlussbild

    Anschluss 9.6 Digitale Ein-/Ausgänge 9.6.2 Anschlussbild Das folgende Bild zeigt das Anschlussbild der digitalen Ein-/Ausgänge einer PPU. Bild 9-4 Anschlussbild der digitalen Ein-/Ausgänge Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 73: Usb

    Anschluss 9.7 USB Weitere Literatur Hinweise zur Projektierung der digitalen Ein-/Ausgänge an X122/X132 entnehmen Sie bitte "Inbetriebnahmehandbuch Drehen und Fräsen", Kapitel "Antrieb inbetriebnehmen". Verwendung Über die beiden USB-Schnittstellen X125 (Front, hinter Schutzklappe) und X135 (Rückseite) können Sie einen USB-FlashDrive für die Übertragung von Anwender- und Inbetriebnahmedaten anschließen.

  • Seite 74: Handrad

    Anschluss 9.8 Handrad Handrad Verwendung Am Stecker X143 auf der Rückseite der PPU sind maximal 2 elektronische Handräder anschließbar. Die Handräder müssen folgende Bedingungen erfüllen: ● Übertragungsverfahren: 5 V TTL oder Differenzsignal ● Signale: – Spur A als wahres und negiertes Signal –...

  • Seite 75: Technische Daten

    Technische Daten Tabelle 10- 1 Allgemeine technische Daten der PPU Sicherheit Schutzklasse III (DVC A, PELV) nach EN 61800-5-1 Schutzart nach EN 60529 IP65 (Front) , IP20 (Rückseite) Zulassungen CE / cULus Verschmutzungsgrad 2 nach EN 61800-5-1 Entwärmung Durchzugsentlüftung Einbaulage senkrecht Mechanische Beanspruchung Betrieb...
  • Seite 76 Technische Daten Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 77: Ersatzteile/Zubehör

    11.1.1 Beschreibung Die Maschinensteuertafel MCP 483C PN ermöglicht eine anwenderfreundliche Bedienung der Maschinenfunktionen. Sie kann im System SINUMERIK 828D für das maschinennahe Bedienen von Fräs- und Drehmaschinen eingesetzt werden. Für maschinenspezifische Anpassungen sind alle Tasten mit wechselbaren Tastenabdeckungen ausgeführt. Die Tastenabdeckungen sind mit Laser frei beschriftbar.

  • Seite 78: Erweiterungsplätze

    Ersatzteile/Zubehör 11.1 MCP 483C PN Erweiterungsplätze 2 Einbauplätze für Befehlsgeräte (d = 16 mm). (Zusätzlicher Kabelsatz für Befehlsgeräte erforderlich, s. Abschnitt: "Zubehör") Tastenart Mechanische Kurzhubtasten. 11.1.2 Bedien- und Anzeigeelemente 11.1.2.1 Vorderseite Übersicht ① Not-Halt-Rastschalter ② Einbauplätze für Befehlsgeräte ( d = 16 mm) ③...
  • Seite 79 Ersatzteile/Zubehör 11.1 MCP 483C PN Not-Halt Den roten Rastschalter betätigen Sie in Notsituationen, wenn ∎ Menschen in Gefahr sind, ∎ Gefahr besteht, dass die Maschinen oder das Werkstück beschädigt wird. Im Regelfall werden durch Not-Halt alle Antriebe mit größtmöglichem Bremsmoment geführt stillgesetzt. Not-Halt wird durch Drehen nach links entriegelt.

  • Seite 80: Rückseite

    Ersatzteile/Zubehör 11.1 MCP 483C PN 7126 7131 7127 7132 7128 Die Bestellnummern für die Tastenabdeckungen finden Sie im Abschnitt: "Zubehör". 11.1.2.2 Rückseite ① Erdungsanschluss Detail: ② Vorschub-Override X30 ③ Spindel-Override X31 ④ PLC I/O Interface-Anschlüsse X20/X21 (siehe Detail) ⑤ Einbauplatz für Not-Halt ⑥...

  • Seite 81: Schnittstellen

    Ersatzteile/Zubehör 11.1 MCP 483C PN LEDs Tabelle 11- 1 LEDs: Statusanzeige Name Bezeichnung Farbe Beschreibung PowerOK Grün Leuchtet: Spannungsversorgung ok PNSync Grün Leuchtet: System-SW läuft, STOP-Zustand Blinkt 0,5 Hz: System-SW läuft, RUN-Zustand PNFault Leuchtet nicht: Baugruppe arbeitet fehlerfrei, der Datenaustausch mit allen konfigurierten IO-Devices läuft.

  • Seite 82: Beschreibung

    Ersatzteile/Zubehör 11.1 MCP 483C PN 11.1.3.2 Beschreibung Signaltyp Voltage (Versorgungsspannung) Input (Eingang) Output (Ausgang) Bidirektional Stromversorgungs-Schnittstelle Steckerbezeichnung: Steckertyp: Klemmenblock, 3-polige Stiftleiste Tabelle 11- 2 Pinbelegung des Steckers X10 Signalame Signaltyp Bedeutung Potenzial 24 V Masse 24 V SHIELD Schirmanbindung Steckerbelegung PLC I/O Interface Steckerbezeichnung: X20, X21 Steckertyp:...
  • Seite 83 Ersatzteile/Zubehör 11.1 MCP 483C PN Drehschalter: Vorschub-Override X30 / Spindel-Override X31 Steckerbezeichnung: X30 / X31 Steckertyp: 2 x 5-polige Stiftleiste, nach IEC603-13 mit Codierung Tabelle 11- 4 Belegung des Steckers X30 Signalname Signaltyp Bedeutung N.C. nicht belegt N.C. nicht belegt Masse N.C.
  • Seite 84 Ersatzteile/Zubehör 11.1 MCP 483C PN Tabelle 11- 5 Belegung des Steckers X51 Signalname Signaltyp Bedeutung KT-IN1 Kundentaste 1 KT-IN2 Kundentaste 2 KT-IN3 Kundentaste 3 Masse Tabelle 11- 6 Belegung des Steckers X52 Signalname Signaltypyp Bedeutung KT-IN4 Kundentaste 4 KT-IN5 Kundentaste 5 KT-IN6 Kundentaste 6 Masse...
  • Seite 85 Ersatzteile/Zubehör 11.1 MCP 483C PN VORSICHT Schließen Sie keine Relais, Ventile oder andere induktive Lasten an. Steckerbezeichnung: X53, X54 Steckertyp: 4-polige Stiftleiste Tabelle 11- 8 Belegung des Steckers X53 Signalname Signaltyp Bedeutung KT-OUT1 Ausgang 1 Lampe KT- OUT2 Ausgang 2 Lampe KT- OUT3 Ausgang 3 Lampe Masse...

  • Seite 86: Ein- / Ausgangsabbilder

    Ersatzteile/Zubehör 11.1 MCP 483C PN Die Schalter S2-1 bis S2-8 definieren die MCP-Adresse. Bei SINUMERIK 828D muss der MCP immer die Adresse "64" zugewiesen werden. Tabelle 11- 11 Einstellungen Schalter S2 Bedeutung DCP-Mode Adresse "64" 11.1.3.3 Ein- / Ausgangsabbilder Eingangsabbild Die in den Tabellen zusammengestellten Angaben für die Zuordnung auf Eingangs- und...

  • Seite 87: Ausgangsabbild

    Ersatzteile/Zubehör 11.1 MCP 483C PN Byte Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 EB124 EB125 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Mit * gekennzeichnete Signale sind inverse Signale. 1) Wird der im Auslieferungszustand enthaltene 4-stufige Spindeloverride-Drehschalter an X31 durch einen 5-stufigen Drehschalter ersetzt, kann hier die Eingangsinformation 5-stufig abgegriffen werden.

  • Seite 88: Default-Tastenbelegung

    Ersatzteile/Zubehör 11.1 MCP 483C PN Default-Tastenbelegung Bild 11-6 Default-Tastenbelegung MCP 483C PN Zuordnung der Eingänge (E) und Ausgänge (A) zu den Tasten und LEDs Bild 11-7 Ein- und Ausgänge der Tastatur des MCP 483C PN Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 89: Montage

    Ersatzteile/Zubehör 11.1 MCP 483C PN 11.1.4 Montage Die Maschinensteuertafel MCP 483C PN wird vorzugsweise mit einer horizontalen PPU kombiniert. Die empfohlene Kombinationsreihenfolge ist in der Abbildung dargestellt: Maßbild MCP 483C PN Bild 11-8 Front- und Seitenansicht MCP 483C PN Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 90: Anschluss

    Systemübersicht (Seite 11)) stehen zwei gleichwertige Anschlüsse (Fast Ethernet) zur Verfügung. Die Ethernet-Leitungen sind nicht im Lieferumfang enthalten. Zum Anschluss der Maschinensteuertafel an die SINUMERIK 828D verwenden Sie bitte die technisch auch für PROFINET geeigneten konfektionierten SINAMICS DRIVE-CLiQ Signalleitungen. Sie müssen separat bestellt werden, siehe Bestelldaten (Seite 15).

  • Seite 91: Technische Daten

    Ersatzteile/Zubehör 11.1 MCP 483C PN ACHTUNG Achten Sie darauf, alle Leitungen so zu verlegen, dass sie keine scheuernden Kanten berühren. 11.1.6 Technische Daten Sicherheit Schutzklasse III (DVC A, PELV) nach EN 61800-5-1 Schutzart nach EN 60529 Frontseite: Einbaurahmen: Rückseite: IP54 IP65 IP00 Zulassungen...

  • Seite 92: Ersatzteile

    Ersatzteile/Zubehör 11.1 MCP 483C PN 11.1.7 Ersatzteile 11.1.7.1 Übersicht Tabelle 11- 14 Ersatzteilpakete für Maschinensteuertafel MCP 483C PN Name Beschreibung Bestellnummer zahl Not-Halt- Betätigungselement 22 mm, Pilzdrucktaster 3SB3000-1HA20 Rastschalter 40mm Sprung mit Überlistungsschutz verrastend, rot mit Halter, unbeleuchtet Schaltelement mit 2 Kontaktpaaren (1S + 1Ö), 2-polig, 3SB3400-0A Schraubanschluss (3.
  • Seite 93 Ersatzteile/Zubehör 11.1 MCP 483C PN 5. Ziehen Sie den Stecker am Ende des Drehschalterleitung vom Steckplatz ab. 6. Entfernen Sie den Drehschalter ① Mutter der Spannzange ② Drehknopf ③ Kappe ④ Drehschalter-Achse ⑤ Befestigungsmutter ⑥ Skala Bild 11-10 Ausbau eines Drehschalters Einbau des Drehschalters 1.
  • Seite 94 Ersatzteile/Zubehör 11.1 MCP 483C PN 8. Setzen Sie die Kappe ② auf den Drehknopf und lassen Sie sie einschnappen. 9. Falten und befestigen Sie die Anschlussleitung ⑦ wie im Bild rechts dargestellt. ① O-Ring Detailskizze des Anschluss-Steckers ② Kappe ③ Pfeilring ④...

  • Seite 95: Zubehör

    11.2.1 Beschreibung Die Maschinensteuertafel MCP 310C PN ermöglicht eine anwenderfreundliche Bedienung der Maschinenfunktionen. Sie kann im System SINUMERIK 828D für das maschinennahe Bedienen von Fräs- und Drehmaschinen eingesetzt werden. Für maschinenspezifische Anpassungen sind alle Tasten mit wechselbaren Tastenabdeckungen ausgeführt. Die Tastenabdeckungen sind mit Laser frei beschriftbar.
  • Seite 96 ● 9 kundenspezifische Eingänge (z. B. für Leucht-Drucktaster) ● 6 kundenspezifische Ausgänge ACHTUNG Handradanschlüsse Bei SINUMERIK 828D können maximal 2 Handräder angeschlossen werden. Diese müssen direkt mit der Klemme X143 der PPU verdrahtet werden. Erweiterungsplätze 6 Einbauplätze für Befehlsgeräte (d = 16 mm).

  • Seite 97: Bedien- Und Anzeigeelemente

    Ersatzteile/Zubehör 11.2 MCP 310C PN 11.2.2 Bedien- und Anzeigeelemente 11.2.2.1 Vorderseite ① Betriebsarten und Maschinenfunktionen ② 16 Kundentasten ③ Spindelsteuerung ④ Einbauplatz für Not-Halt-Taster oder Spindel-Overrideschalter ⑤ Vorschubsteuerung mit Overrideschalter ⑥ Einbauplätze für Befehlsgeräte 16 mm ⑦ Programmsteuerung ⑧ Schlüsselschalter Bild 11-12 Anordnung der Bedienelemente der MCP 310C PN Not-Halt-Taster...

  • Seite 98: Einbauplätze Für Befehlsgeräte

    Ersatzteile/Zubehör 11.2 MCP 310C PN Einbauplätze für Befehlsgeräte WARNUNG Brechen Sie die Öffnungen für den Einbau von Befehlsgeräten ⑥ nicht aus (Gefahr der Beschädigung), sondern bohren Sie sie auf die erforderliche Weite auf. Tastenabdeckungen Alle Tasten der MCP 310C PN sind mit wechselbaren Tastenabdeckungen ausgeführt. Die zusätzlichen Wechseltastenkappen, die für Drehmaschinen im Beipack mitgeliefert werden, entnehmen Sie der folgenden Tabelle.

  • Seite 99: Rückseite

    Ersatzteile/Zubehör 11.2 MCP 310C PN 11.2.2.2 Rückseite ① Einbauplatz für Not-Halt-Taster oder Spindel-Override ② Stromversorgungsschnittstelle X10 ③ reserviert ④ reserviert ⑤ Schalter S2 ⑥ LEDs ⑦ Zugentlastung der Ethernet-Leitungen ⑧ PLC I/O Interface-Anschlüsse X20 (Port 1), X21 (Port 2) hinter Abdeckblech ⑨...

  • Seite 100: Potenzialausgleich

    Ersatzteile/Zubehör 11.2 MCP 310C PN LEDs Tabelle 11- 17 LEDs: Statusanzeige Name Bezeichnung Farbe Beschreibung PowerOK Grün Leuchtet: Spannungsversorgung ok PNSync Grün Leuchtet: System-SW läuft, STOP-Zustand Blinkt 0,5 Hz: System-SW läuft, RUN-Zustand PNFault Leuchtet nicht: Baugruppe arbeitet fehlerfrei, der Datenaustausch mit allen konfigurierten IO-Devices läuft.

  • Seite 101: Beschreibung

    Ersatzteile/Zubehör 11.2 MCP 310C PN 11.2.3.2 Beschreibung Signaltyp Voltage (Versorgungsspannung) Input (Eingang) Output (Ausgang) Bidirektional Stromversorgungs-Schnittstelle X10 Steckerbezeichnung: Steckertyp: Klemmenblock, 3-polige Stiftleiste Tabelle 11- 18 Pinbelegung des Steckers X10 Signalname Signaltyp Bedeutung Potenzial 24 V Masse 24 V SHIELD Schirmanbindung Steckerbelegung PLC I/O Interface X20 / X21 Steckerbezeichnung: X20, X21...

  • Seite 102: Drehschalter: Vorschub-Override X30

    Ersatzteile/Zubehör 11.2 MCP 310C PN Drehschalter: Vorschub-Override X30 Steckerbezeichnung: Steckertyp: 2 x 5-polige Stiftleiste, nach IEC603-13 mit Codierung Tabelle 11- 20 Belegung des Steckers X30 Signalname Signaltyp Bedeutung N.C. nicht belegt N.C. nicht belegt Masse N.C. nicht belegt Versorgung 5 V OV_VS16 Override-Drehschalter Stellung/Wertigkeit 16 OV_VS8...
  • Seite 103 Ersatzteile/Zubehör 11.2 MCP 310C PN Optionale Kundentaster IN (X51 / X52 / X55) Über die Stecker X51, X52 und X55 dürfen nur Schalter (passive Eingänge) angeschlossen werden. Der Stecker X55 ist für den Anschluss des Mini-BHG bestimmt. X51 und X52 sind typisch zum Anschluss von Leucht-Drucktastern vorgesehen. Die Lampen in den Tastern werden über X53 und X54 angesteuert.
  • Seite 104 Ersatzteile/Zubehör 11.2 MCP 310C PN Optionale Kundentaster OUT (X53 / X54) Die kurzschlussfesten Ausgänge X53 / X54 sind zur Ansteuerung von Lampen in den Tastern vorgesehen. Empfohlen werden Lampen mit 24 V und 1,2 W pro Ausgang. Bild 11-15 Prinzipschaltbild der Ausgangsschaltung für X53 und X54 VORSICHT Schließen Sie keine Relais, Ventile oder andere induktive Lasten an.

  • Seite 105: Ein- / Ausgangsabbilder

    PLC I/O Interface Adresse "0" Die beiden Schalter S2-9 und S2-10 müssen auf "ON" eingestellt bleiben. Die Schalter S2-1 bis S2-8 definieren die MCP-Adresse. Bei SINUMERIK 828D muss der MCP immer die Adresse "64" zugewiesen werden. Tabelle 11- 28 Einstellungen Schalter S2...
  • Seite 106 Ersatzteile/Zubehör 11.2 MCP 310C PN Byte Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 EB119 freie Kundentasten EB120 EB121 EB122 KT-IN8 KT-IN7 KT-IN6 KT-IN5 KT-IN4 KT-IN3 KT-IN2 KT-IN1 EB123 KT-IN9 EB124 EB125 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Mit * gekennzeichnete Signale sind inverse Signale.
  • Seite 107 Ersatzteile/Zubehör 11.2 MCP 310C PN Default-Tastenbelegung Bild 11-16 Default-Tastenbelegung MCP 310C PN Zuordnung der Eingänge (E) und Ausgänge (A) zu den Tasten und LEDs Bild 11-17 Ein- und Ausgänge der Tastatur des MCP 310C PN Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 108: Montage

    Ersatzteile/Zubehör 11.2 MCP 310C PN 11.2.4 Montage Maßbild ① Im Dichtungsbereich ② Einbaurahmen ③ Spanner ( 6 Stück) - Anzugsdrehmoment 0,5 Nm Bild 11-18 Maßbild MCP 310C PN Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 109: Anschluss

    Systemübersicht (Seite 11)) stehen zwei gleichwertige Anschlüsse (Fast Ethernet) zur Verfügung. Die Ethernet-Leitungen sind nicht im Lieferumfang enthalten. Zum Anschluss der Maschinensteuertafel an die SINUMERIK 828D verwenden Sie bitte die technisch auch für PROFINET geeigneten konfektionierten SINAMICS DRIVE-CLiQ Signalleitungen. Sie müssen separat bestellt werden, siehe Bestelldaten (Seite 15).

  • Seite 110: Technische Daten

    Ersatzteile/Zubehör 11.2 MCP 310C PN 11.2.6 Technische Daten Sicherheit Schutzklasse III (DVC A, PELV) nach EN 61800-5-1 Schutzart nach Frontseite: Rückseite: DIN IEC 529 IP54 IP00 Zulassungen CE / cULus Elektrische Daten Eingangsspannung DC 24 V Leistungsaufnahme, max. Board Lampen Handräder gesamt 43,2 W (6 x 7,2 W) *)

  • Seite 111: Ersatzteile

    Ersatzteile/Zubehör 11.2 MCP 310C PN 11.2.7 Ersatzteile 11.2.7.1 Übersicht Tabelle 11- 31 Ersatzteile für Maschinensteuertafel MCP 310C PN Name Beschreibung Bestellnummer zahl NOT-HALT- Betätigungselement 22 mm, Pilzdrucktaster 3SB3000-1HA20 Rastschalter 40mm Sprung mit Überlistungsschutz verrastend, rot mit Halter, unbeleuchtet Schaltelement mit 2 Kontaktpaaren (1S + 1Ö), 2-polig, 3SB3400-0A Schraubanschluss (3.

  • Seite 112: Zubehör

    Gehäusedesign auf eine ergonomisch logische Bedienbarkeit und Anordnung der Bedienelemente gelegt. Merkmale ● Das Mini-BHG kann an die Steuerung SINUMERIK 828D mithilfe eines Anschlusskits angeschlossen werden. ● Die Tastenbeschriftung kann durch Einschubstreifen individuell angepasst werden. ● Das Mini- BHG kann mit dem integrierten Haftmagneten an metallischen Oberflächen befestigt werden.

  • Seite 113: Bedienelemente

    Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät 11.3.2 Bedienelemente ① NOT AUS-Taster ② Auswahlschalter für 5 Achsen und Neutralstellung ③ Zustimmtaster, zweikanalig, 3-stufig ④ Handrad ⑤ Eilgangtaster für schnelles Verfahren mit Verfahrtasten oder Handrad ⑥ Verfahrtasten Richtung + / Richtung - ⑦ Funktionstasten F1, F2, F3 ⑧...
  • Seite 114 Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät Achswahlschalter Mit dem Achswahlschalter können bis 5 Achsen ausgewählt werden. Seine Codierung erfolgt im Gray-Code. Tabelle 11- 34 Codierung Achswahlschalter Stecker X1 Schalterposition Funktion Pin 8 Pin 9 Pin 10 Mini-BHG nicht angeschlossen keine Achse angewählt Anwahl Achse Z Anwahl Achse X Anwahl Achse Y Anwahl Achse 4...

  • Seite 115: Maßbild

    Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät 11.3.3 Maßbild Bild 11-21 Abmessungen des Mini-Bedienhandgeräts Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 116: Anschluss

    Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät 11.3.4 Anschluss Prinzipielle Vorgehensweise Zum Anschluss des Mini-BHG wird ein separat zu bestellendes Anschlusskit benötigt. Dieses Anschlusskit enthält eine Flanschdose aus Metall zum Einbau in das Steuerungsgehäuse an der Maschine, sowie einen Abschlussstecker zur Überbrückung des Not-Aus Kreises bei nicht angeschlossenem Mini-BHG. Bild 11-22 Anschlussplan 1.
  • Seite 117 Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät Lochbild für die Montage der Flanschdose Bild 11-23 Lochbild zur Montage Flanschdose Das Mini-BHG wird über eine Flanschdose an der PLC bzw. am Anschluss für Handräder angeschlossen. Die Flanschdose ist im Anschlusskit enthalten. Die Signale werden parallel zur NC geführt.
  • Seite 118 Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät Schaltplan Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...
  • Seite 119 Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät Winkeldose Optional ist eine Winkeldose erhältlich, die eine um 90° gedrehte Kabelabgangsrichtung erlaubt. Hinweis Die Winkeldose kann nur in Verbindung mit dem unkonfektionierten Anschlusskit eingesetzt werden. Adapterplatte Zur Montage der Flanschdose aus Metall in einem Einbauplatz für Flanschdosen aus Kunststoff wird eine Adapterplatte angeboten.

  • Seite 120: Projektierung

    Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät Halteschale Optional kann das Mini-BHG in einer anschraubbaren Halteschale aufbewahrt werden, um eine sichere Ablage auch auf nicht magnetischen Flächen zu ermöglichen. Die Halteschale wird mit 3 Schrauben M4 befestigt. Bild 11-26 Maßbild Halteschale 11.3.5 Projektierung Um das Mini-BHG über die Standardadressen anzusprechen, muss folgendes Maschinendatum gesetzt werden: MD12986 PLC_DEACT_IMAGE_LADDR_IN[6] = -1 Ist ein Mini-BHG angeschlossen, ergibt sich die in der folgenden Tabelle aufgeführte...

  • Seite 121: Technische Daten

    Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät 11.3.6 Technische Daten Tabelle 11- 36 Technische Daten des Mini-BHG Bedienelemente Zustimmtaster potenzialfrei zweikanalig Schließer, 3-stufig NOT AUS-Taster potenzialfrei zweikanalig Öffner, drehentriegelt Auswahlschalter 5 Achsen: X, Y, Z. 4. 5 und Neutralstellung Tipptaste + positive Verfahrrichtung Tipptaste - negative Verfahrrichtung Eilgang für Tipptasten und Handrad Tipptaste...

  • Seite 122: Ersatzteile

    Ersatzteile/Zubehör 11.3 Mini-Bedienhandgerät 11.3.7 Ersatzteile Folgende Ersatzteile sind lieferbar: Artikelbezeichnung Bestell- Verwendbar für 6FX2007- nummer -1AD03 -1AD13 Stufenschalter 6-pos. mit Zubehör 104899 NOT AUS-Taste 104900 ZXE-104833 (Zustimmtaster 3-stufig) 104901 Schutzkappe und Mutter für ZXE 104902 Spiralleitung 3,5 m 104903 Leitung 5 m 104904 Verlängerungsleitung 5 m 103832...

  • Seite 123: Pp 72/48D Pn

    Ein-/Ausgänge im Rahmen eines auf PROFINET IO basierenden Automatisierungssystems. Hinweis Kommunikationsnetz des Automatisierungssystems SINUMERIK 828D: PLC I/O Interface auf Basis von PROFINET IO, siehe Systemübersicht (Seite 11). Die Baugruppe weist folgende wesentlichen Merkmale auf: ● 72 digitale Ein- und 48 digitale Ausgänge ●...

  • Seite 124: Darstellung

    Ersatzteile/Zubehör 11.4 PP 72/48D PN Darstellung Bild 11-27 Peripherie-Modul PP 72/48D PN Bild 11-28 Typenschild PP 72/48D PN Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 125: Schnittstellen

    Ersatzteile/Zubehör 11.4 PP 72/48D PN Hinweis Das Typenschild und der MAC-Adressenaufkleber befinden sich auf der Rückseite des Montageblechs. Es empfiehlt sich, die relevanten Daten zu notieren, denn nach dem Einbau sind sie nicht mehr sichtbar. 11.4.2 Schnittstellen 11.4.2.1 Übersicht Schnittstellenübersicht Schnittstellen der I/O-Module PP 72/48D PN Tabelle 11- 37 Schnittstellen des Peripherie-Modul PP 72/48D PN...

  • Seite 126: Plc I/O Interface X2

    Ersatzteile/Zubehör 11.4 PP 72/48D PN Digitale Eingänge Die eingespeisten 24 V an X1 werden zur Versorgung der 72 digitalen Eingänge genutzt. Wird zur Spannungsversorgung der digitalen Eingänge nicht die interne Versorgungsspannung verwendet, kann diese optional durch eine externe Spannungsquelle (DC 24 V) ersetzt werden. Die Bezugserde der externen Spannungsquelle muss dann jeweils mit X111, X222, X333, Pin 1 (M) verbunden werden.

  • Seite 127: Digitale Ein-/Ausgänge X111, X222 Und X333

    Ersatzteile/Zubehör 11.4 PP 72/48D PN ACHTUNG Eine neu eingestellte PLC I/O Interface-Adresse wird erst nach Spannung AUS/EIN wirksam. Die Schalterstellungen 9 und 10 garantieren die PLC I/O Interface-Funktionalität der Baugruppe und müssen immer "on" sein. 11.4.2.4 Digitale Ein-/Ausgänge X111, X222 und X333 Leitungsspezifikation ●...
  • Seite 128 Ersatzteile/Zubehör 11.4 PP 72/48D PN Pinbelegung Tabelle 11- 39 Pinbelegung X111 Signalname Signalname P24OUT Input 0.0 Input 0.1 Input 0.2 Input 0.3 Input 0.4 Input 0.5 Input 0.6 Input 0.7 Input 1.0 Input 1.1 Input 1.2 Input 1.3 Input 1.4 Input 1.5 Input 1.6 Input 1.7...
  • Seite 129 Ersatzteile/Zubehör 11.4 PP 72/48D PN Tabelle 11- 40 Pinbelegung X222 Signalname Signalname P24OUT Input3.0 Input 3.1 Input 3.2 Input 3.3 Input 3.4 Input 3.5 Input 3.6 Input 3.7 Input 4.0 Input 4.1 Input 4.2 Input 4.3 Input 4.4 Input 4.5 Input 4.6 Input 4.7 Input 5.0...
  • Seite 130 Ersatzteile/Zubehör 11.4 PP 72/48D PN Tabelle 11- 41 Pinbelegung X333 Signalname Signalname P24OUT Input 6.0 Input 6.1 Input 6.2 Input 6.3 Input 6.4 Input 6.5 Input 6.6 Input 6.7 Input 7.0 Input 7.1 Input 7.2 Input 7.3 Input 7.4 Input 7.5 Input 7.6 Input 7.7 Input 8.0...
  • Seite 131 Ersatzteile/Zubehör 11.4 PP 72/48D PN Digitale Eingänge ● Merkmale: – X222: Input 3.0 bis 3.7 sind als schnelle Eingänge beschaltet, d. h. max. Verzögerungszeit des Eingangsfilters von 600 μs. – Die Eingänge habe keine Signalisierung (Status-LEDs). – Die Eingänge sind nicht potentialgetrennt. –...
  • Seite 132 Ersatzteile/Zubehör 11.4 PP 72/48D PN Tabelle 11- 42 Elektrische Spezifikation der digitalen Eingänge Digitale Eingänge min. max. nominal Spannung High-Pegel (U 15 V 30 V 24 V Eingangsstrom I bei U 2 mA 15 mA Spannung Low-Pegel (U -30 V +5 V Signalverzögerung T 0,5 ms...
  • Seite 133 Ersatzteile/Zubehör 11.4 PP 72/48D PN ● Technische Daten: Tabelle 11- 43 Elektrische Spezifikation der digitalen Ausgänge Digitale Ausgänge min. typisch max. nominal Spannung bei High-Pegel (U - 3 V 24 V Ausgangsstrom I 250 mA Spannung bei Low-Pegel (U Ausgang offen Leckstrom bei Low-Pegel 50 μA...

  • Seite 134: Led Anzeigen

    Ersatzteile/Zubehör 11.4 PP 72/48D PN 11.4.3 LED Anzeigen Anzeigeelemente In den PLC I/O Interface-Ports sind jeweils zwei LEDs integriert, die Link Status (grün) und Activity (gelb) anzeigen, siehe Kapitel PLC I/O Interface PN1, PN2 (Seite 46). Auf dem PP 72/48D PN befinden sich folgende LEDs, die Auskunft über den Baugruppenzustand geben.

  • Seite 135: Maßbild

    Ersatzteile/Zubehör 11.4 PP 72/48D PN 11.4.4 Maßbild Bild 11-31 Maßbild PP 72/48D PN Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 136: Anschluss / Montage

    Ersatzteile/Zubehör 11.4 PP 72/48D PN 11.4.5 Anschluss / Montage Anschluss Bild 11-32 Anschlussmöglichkeiten des Peripherie-Moduls Montage Das Peripherie-Modul kann mittels Montageblech im Schaltschrank an die Schaltschrankwand mit Schrauben M6 festgeschraubt werden. Die Montage der Baugruppe muss gemäß EN 60204 erfolgen. WARNUNG Über die Erdungsschraube ist der Anschluss eines Schutzleiters vorzunehmen.

  • Seite 137: Technische Daten

    Beschreibung Eigenschaften Mit dieser Baugruppe können Sie die Performance eines Achsverbandes des CNC Automatisierungssystems SINUMERIK 828D erweitern. Mithilfe einer Numeric Control Extension NX10 kann die PPU bis zu 8 Achsen regeln. Die NX10 verfügt über folgende Schnittstellen: ● 4 DRIVE-CLiQ (X100 – X103) ●...

  • Seite 138: Darstellung

    Ersatzteile/Zubehör 11.5 NX10 Darstellung Bild 11-33 Darstellung der NX10 (ohne Abdeckung) Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 139: Typenschild

    Ersatzteile/Zubehör 11.5 NX10 Typenschild Das Typenschild der Baugruppe NX10 enthält prinzipiell folgende Informationen: Bild 11-34 Typenschild der NX10 Hinweis Die Informationen, die Ihnen das seitliche Typenschild liefert, werden ggf. nach der Montage noch benötigt. Da das Typenschild an der rechten Gehäuseseite angebracht ist und mit dieser typischerweise mit dem SINAMICS S120 Modul verbunden wird, empfehlen wir Ihnen, die Seriennummer der NX10 vor der Montage zu notieren.

  • Seite 140: Bedien- Und Anzeigeelemente

    Ersatzteile/Zubehör 11.5 NX10 11.5.2 Bedien- und Anzeigeelemente LED Anzeigen Tabelle 11- 46 Beschreibung der LEDs an der NX10 Farbe Zustand Beschreibung Elektronikstromversorgung außerhalb des zulässigen Toleranzbereiches RDY, Dauerlicht NX10 ist betriebsbereit READY Grün Blinklicht 2 Hz Schreiben auf CompactFlash Card Dauerlicht Es liegt mindestens eine Störung an (z.

  • Seite 141: Schnittstellen

    Ersatzteile/Zubehör 11.5 NX10 11.5.3 Schnittstellen Anschlussbeispiel Bild 11-35 NX10 Anschlussbeispiel Hinweis Die digitalen Ein-/Ausgänge sind vom System reserviert (Pinbelegung). Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 142: Digitale Ein-/Ausgänge

    Ersatzteile/Zubehör 11.5 NX10 Definition In den Tabellen zur Pinbelegung der Schnittstellen haben die Buchstaben in der Spalte "Signaltyp" folgende Bedeutung: Voltage Input (Versorgungsspannung) Voltage Output (Versorgungsspannung) Ground (Erdung) Input (Eingang) Output (Ausgang) Bidirektional DRIVE-CLiQ Schnittstellen X100 - X103 Die Schnittstellenbeschreibung entnehmen Sie bitte den Kapiteln "Schnittstellen" und "Anschluss"...

  • Seite 143: Stromversorgung

    Ersatzteile/Zubehör 11.5 NX10 GEFAHR Damit die Digitaleingänge (DI) 0 bis 3 funktionieren können, muss die Klemme M1 angeschlossen werden. Es gibt folgende Möglichkeiten: • Die mitgeführte Bezugsmasse der Digitaleingänge anschließen. • Eine Brücke zur Klemme M. Achtung: Die Potenzialtrennung für diese Digitaleingänge wird damit aufgehoben! Tabelle 11- 48 Technische Daten X122 Parameter...
  • Seite 144 Ersatzteile/Zubehör 11.5 NX10 Tabelle 11- 50 Technische Daten X124 Parameter Wert Spannung DC 24 V (20,4 V - 28,8 V) Stromaufnahme max. 0,8 A (ohne Last) max. Strom über die Brücke im Stecker 20 A bei 55 °C Hinweis Die Stromaufnahme erhöht sich um die Stromaufnahme über DRIVE-CLiQ und der Digitalausgänge.

  • Seite 145: Maßbild

    Ersatzteile/Zubehör 11.5 NX10 11.5.4 Maßbild Bild 11-36 Maßbild NX10 Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 146: Montage

    Ersatzteile/Zubehör 11.5 NX10 11.5.5 Montage Montagehilfen Bild 11-37 Montagehilfen der NX10 Aufbauformen Die NX10 wird in den SINAMICS-Antriebsverband integriert. Bevorzugte Aufbaureihenfolge: Die NX-Baugruppe sollte seitlich an das Line Module angebracht werden. VORSICHT Die Lüftungsfreiräume von 80 mm oberhalb und unterhalb der Komponenten müssen eingehalten werden.

  • Seite 147: Vorgehensweise

    Maschinenhersteller an einer, hinsichtlich optimaler Sende-/Empfangseigenschaften, geeigneten Stelle der Maschine angebracht werden muss. Die Anbindung an die SINUMERIK 828D erfolgt über ein RS232 Modemkabel. Bitte beachten Sie, dass die optimalen Übertragungseigenschaften nur bis zu einer Leitungslänge von 3 Meter gewährleistet werden können.
  • Seite 148 11.6 GSM-Modem Eine SIM-Karte ist nicht im Lieferumfang des GSM-Modems enthalten. Der Mobilfunkvertrag muss vom Anwender selbst gewählt werden. Hinweis Das SINAUT MD720-3 verfügt über zwei verschiedene Betriebsmodi, bei SINUMERIK 828D wird ausschließlich der Terminal-Modus eingesetzt. Darstellung Bild 11-38 Darstellung SINAUT MD720-3 Montage Das SINAUT MD720-3 ist für die Hutschienen-Montage auf Hutschienen nach DIN EN...
  • Seite 149 Ersatzteile/Zubehör 11.6 GSM-Modem Anschluss Das nachfolgende Bild zeigt prinzipiell, wie das GSM-Modem mit einer PPU verbunden wird. Bild 11-39 Anschluss SINAUT MD720-3 an PPU Weitere Literatur Weiterführende Informationen zum GSM-Modem finden Sie in folgenden Büchern, die auf der beiliegenden Produkt-CD enthalten sind: ●...
  • Seite 150 Ersatzteile/Zubehör 11.6 GSM-Modem Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 151: A.1 Federdruckklemmen/Schraubklemmen

    Anhang Federdruckklemmen/Schraubklemmen Anschließbare Leiterquerschnitte der Federdruckklemmen Tabelle A- 1 Federdruckklemmen Art Federdruckklemme anschließbare Leiterquerschnitte flexibel 0,14 mm bis 1,5 mm mit Aderendhülse ohne Kunststoffhülse 0,25 mm bis 1,5 mm mit Aderendhülse mit Kunststoffhülse 0,25 mm bis 0,5 mm Abisolierlänge 7 mm Werkzeug Schraubendreher 0,4 x 2,0 mm anschließbare Leiterquerschnitte flexibel...

  • Seite 152: A.2 Abkürzungen

    Anhang A.2 Abkürzungen Art Schraubklemme anschließbare Leiterquerschnitte flexibel 0,2 mm bis 4 mm mit Aderendhülse ohne Kunststoffhülse 0,25 mm bis 4 mm mit Aderendhülse mit Kunststoffhülse 0,25 mm bis 4 mm Abisolierlänge 7 mm Werkzeug Schraubendreher 0,6 x 3,5 mm Anzugsdrehmoment 0,5 bis 0,6 Nm anschließbare Leiterquerschnitte flexibel...
  • Seite 153 Anhang A.2 Abkürzungen Elektronisch gefährdete Baugruppen/Bauelemente Elektromagnetische Verträglichkeit Europäische Norm electrostatic discharge: elektrostatische Entladung Global System for Mobile Communication: Weltweit verbreiteter Standard zur drahtlosen Übertragung von Sprache, Daten, Fax und Textmeldungen (SMS). Human Machine Interface: Funktion der SINUMERIK für Bedienen, Programmieren und Simulieren Light-Emitting Diode: Leuchtdiodenanzeige Media Access Control Machine Control Panel: Maschinensteuertafel...

  • Seite 154: A.3 Publikationsspezifische Informationen

    Das vorliegende Dokument wird bezüglich seiner Qualität und Benutzerfreundlichkeit ständig weiterentwickelt. Bitte helfen Sie uns dabei, indem Sie Ihre Anmerkungen und Verbesserungsvorschläge per E-Mail oder Fax senden an: E-Mail: mailto:docu.motioncontrol@siemens.com Fax: +49 9131 - 98 2176 Bitte verwenden Sie die Faxvorlage auf der Blattrückseite.
  • Seite 155 Anhang A.3 Publikationsspezifische Informationen Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 156: A.3.2 Dokumentationsübersicht

    Anhang A.3 Publikationsspezifische Informationen A.3.2 Dokumentationsübersicht Gerätehandbuch, 06/2009, 6FC5397-2DP10-0AA0...

  • Seite 157: Index

    Index Achserweiterung, 137, 146 Klima Anschlussbedingungen, 21 Betrieb, 23 Anschlussmöglichkeiten, 61 Lagerung und Transport, 22 Aufbauformen, 55 Langzeitlagerung, 22 Bestellnummern, 15 LED Anzeigen Ethernet, 48 Frontseite der PPU, 40 PP 72/48D PN, 134 PROFINET, 46 CompactFlash Cards, 37 Leistungsleitungen, 20 Leitungen digitale Ein-/Ausgänge, 70 DRIVE-CLiQ, 65...
  • Seite 158 Peripherie-Modul, 125 Anschlusskit, 116 PROFINET, 46 Motor Module, 68 Schraubklemmen, 151 Sensor Module, 68 sicherer Betrieb, 25 Signalleitungen, 20 Netzanschluss, 19 SINUMERIK 828D Not-Halt-Schaltung Kommunikation, 14 MCP 483C PN, 79 Komponenten, 13 NX10 Konfiguration, 12 Aufbaureihenfolge, 146 Smart Line Module...

Inhaltsverzeichnis
