1.3.4 Lesereichweite bei metallischen planen Trägern
Grundsätzlich weist der Transponder eine lineare Polarisation auf. Die Polarisationsachse
verläuft wie in nachstehender Grafik gezeigt. Wenn der Datenträger auf einer planen
Metallträgerplatte zentrisch montiert ist, welche nahezu quadratische Abmaße hat oder
kreisrund ist, so kann dieser beliebig ausgerichtet sein, da die RF660A-Sende- und
Empfangsantennen mit zirkulärer Polarisation arbeiten.

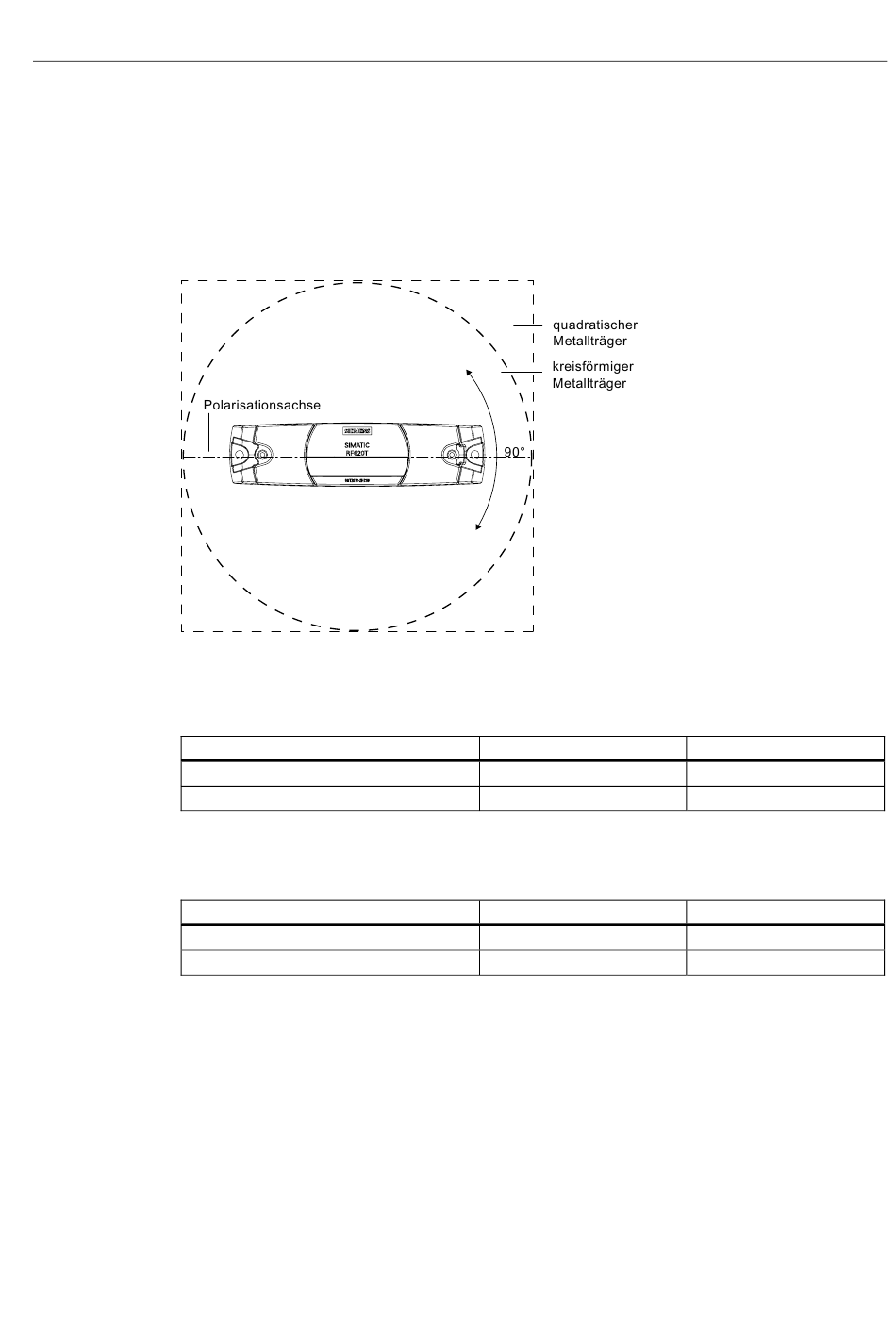

Bild 1-5
Tabelle 1-2
Trägermaterial
Metallplatte mindestens 300 x 300 mm
Metallplatte 150 x 150 mm
Tabelle 1-3
Trägermaterial
Metallplatte mindestens 300 x 300 mm
Metallplatte 150 x 150 mm
Die Verwendung des Abstandhalters wird deshalb bei metallischen Oberflächen empfohlen.
Bei Trägerplatten mit rechteckigen Abmaßen ergibt sich eine Abhängigkeit der
Lesereichweite von der Montageausrichtung des Transponders. Eine Drehung um 90 Grad
des Transponders um die Symmetrieachse kann zu größeren Lesereichweiten führen.
SIMATIC RF620T
Betriebsanleitung, 04/2008, A5E01602430-02
Optimale Positionierung des Transponders auf einer (quadratischen oder kreisrunden)
metallischen Trägerfläche
Lesereichweite bei metallischen planen Trägern ohne Abstandhalter
Lesereichweite bei metallischen planen Trägern mit Abstandhalter
SIMATIC RF620T Betriebsanleitung
Lesereichweite Europa
typ. 2 m
typ. 1,5 m
Lesereichweite Europa
typ. 4 m
typ. 2 m
1.3 Einsatz planen
Lesereichweite USA
typ. 1,5 m
typ. 1 m
Lesereichweite USA
typ. 6 m
typ. 4,5 m
