5.8.5.2
Montage auf der Profilschiene S7-300
Führen Sie dazu folgende Schritte durch, um den Reader RF285R auf einer senkrechten
Profilschiene S7-300 zu montieren:
1. Setzen Sie das Gerät auf die Oberkante der S7-300-Profilschiene (Position A).
2. Schrauben Sie das Gerät an der Profilschiene fest (Position B).

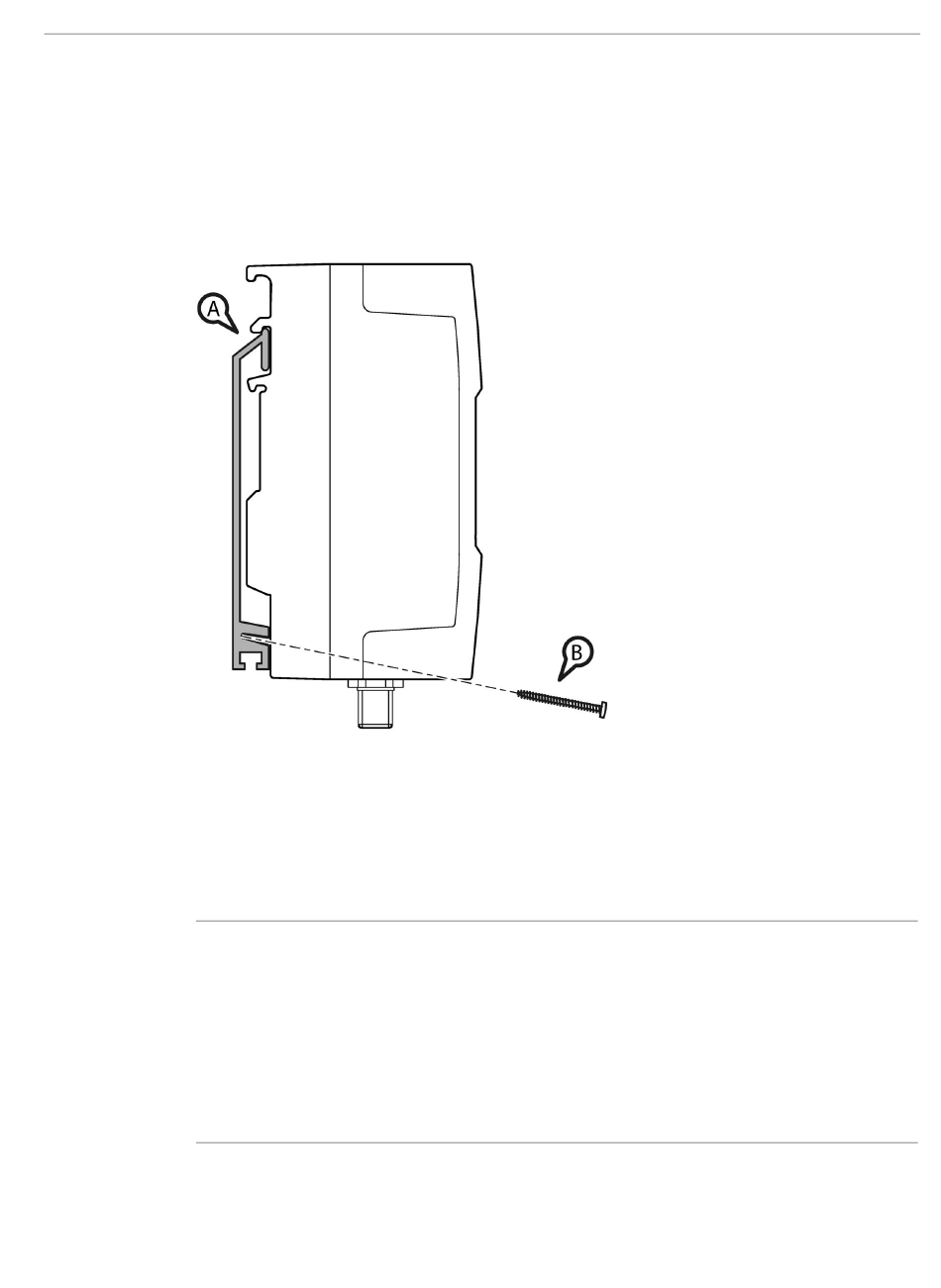

Bild 5-20
5.8.5.3
Montage auf einer Hutschiene
Der Reader RF285R eignet sich zur Montage auf 35-mm-Hutschienen nach DIN EN 50022.
Hinweis
Halterung zur Montage auf einer Hutschiene ist nicht im Lieferumfang des RF285R enthalten
Die Halterung für die Montage auf einer Hutschiene gehört nicht zum Lieferumfang. Sie
erhalten ein 3er-Set unter folgender Artikelnummer: 6GK5798-8ML00-0AB3.
Die Halterung besteht aus folgenden Teilen:
• 1 Hutschienenschieber
• 1 Feder
• 2 Schrauben
SIMATIC RF200
Systemhandbuch, 03/2019, J31069-D0227-U001-A11-0019
Montage des Readers RF285R auf der Profilschiene S7-300
