Systemgehäuse installieren
Gehäuse A installieren — Wandmontage

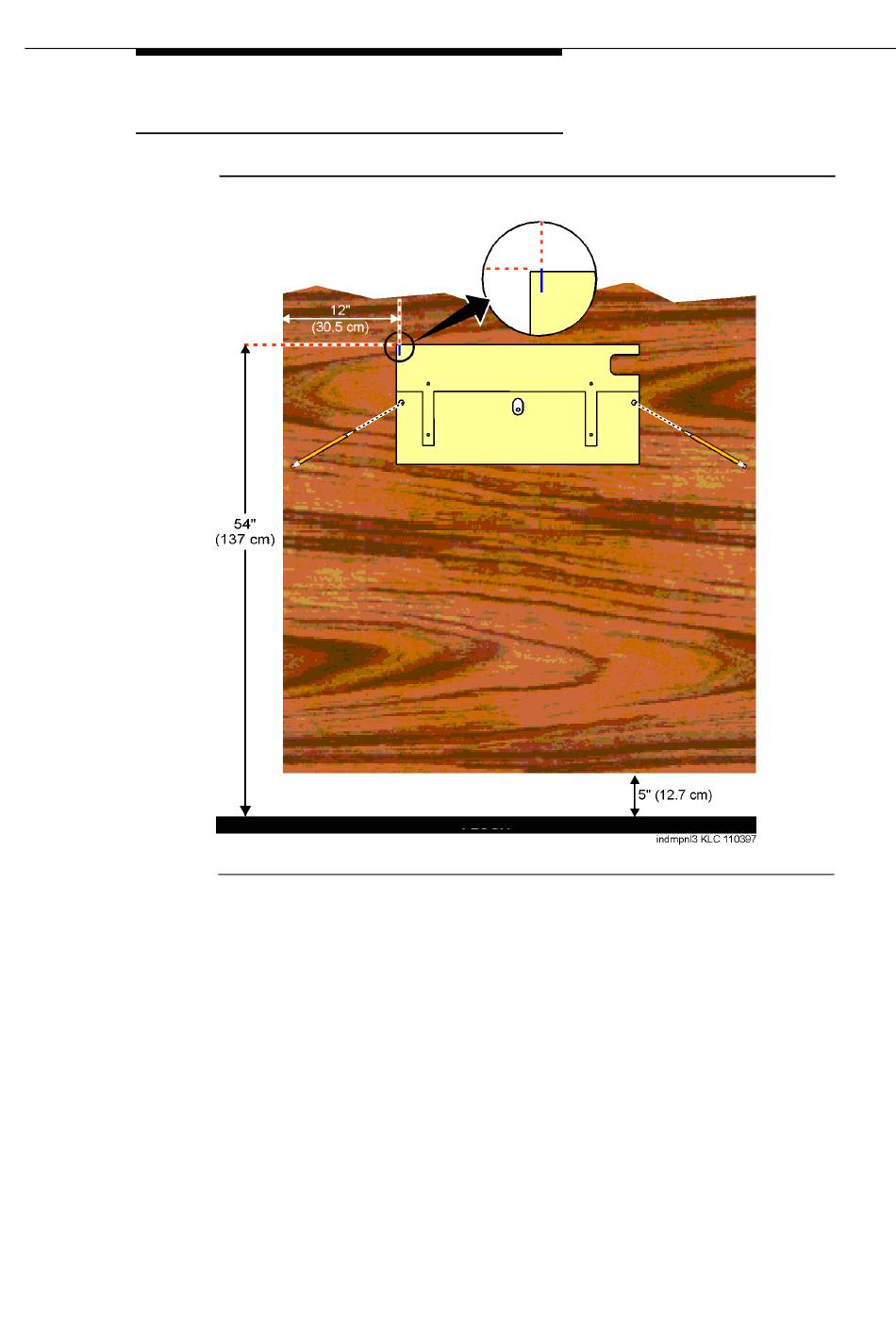

Bild 1-4. Linke Seitenwand als Montageschablone
1. Halten Sie die Schablone so an der Wand an, daß die Oberkante horizontal
ausgerichtet ist.
2. Bringen Sie für die mit einem 3-mm-Bohrer zu bohrenden Montagelöcher
zwei Markierungen an.
3. Nehmen Sie die Schablone von der Wand ab.
4. Bohren Sie die beiden Montagelöcher.
5. Drehen Sie zwei Nr. 12 x 1-Zoll-Ansatzschrauben teilweise in die Löcher
ein.
6. Setzen Sie das Gehäuse so an die Wand, daß die Schlüssellochschlitze
auf die Schrauben ausgerichtet sind. Siehe
Gehäuse bis zum Anschlag nach links. Ziehen Sie die Schrauben fest.
555-230-128DE
BODEN
Bild 1-5. Schieben Sie das
Ausgabe 2 Mai 1998 1-9
