Einbindung der Wärmepumpe in das Heizsystem
8.4.2
Kompaktverteiler KPV 25 mit Erweiterungsbaugruppe EB KPV
Durch Kombination der Erweiterungsbaugruppe EB KPV wird
der Kompaktverteiler KPV 25 zum differenzdrucklosen Verteiler.
Erzeuger- und Verbraucherkreis werden hydraulisch getrennt
und erhalten je eine Umwälzpumpe.
8.4.3
Doppelt differenzdruckloser Verteiler DDV 32
Der doppelt differenzdrucklose Verteiler DDV 32 fungiert als
Schnittstelle zwischen der Wärmepumpe, dem Heizungsverteil-
system, dem Pufferspeicher und evtl. auch dem Warmwasser-
speicher.
Dabei wird statt vieler Einzelkomponenten ein kompaktes Sys-
tem verwendet, um die Installation zu vereinfachen.
HINWEIS
Der Einsatz des doppelt differenzdrucklosen Verteilers DDV 32 wird zum
Anschluss von Wärmepumpen mit einem Heizwasserdurchfluss bis max.
3
2,5 m
/h empfohlen.

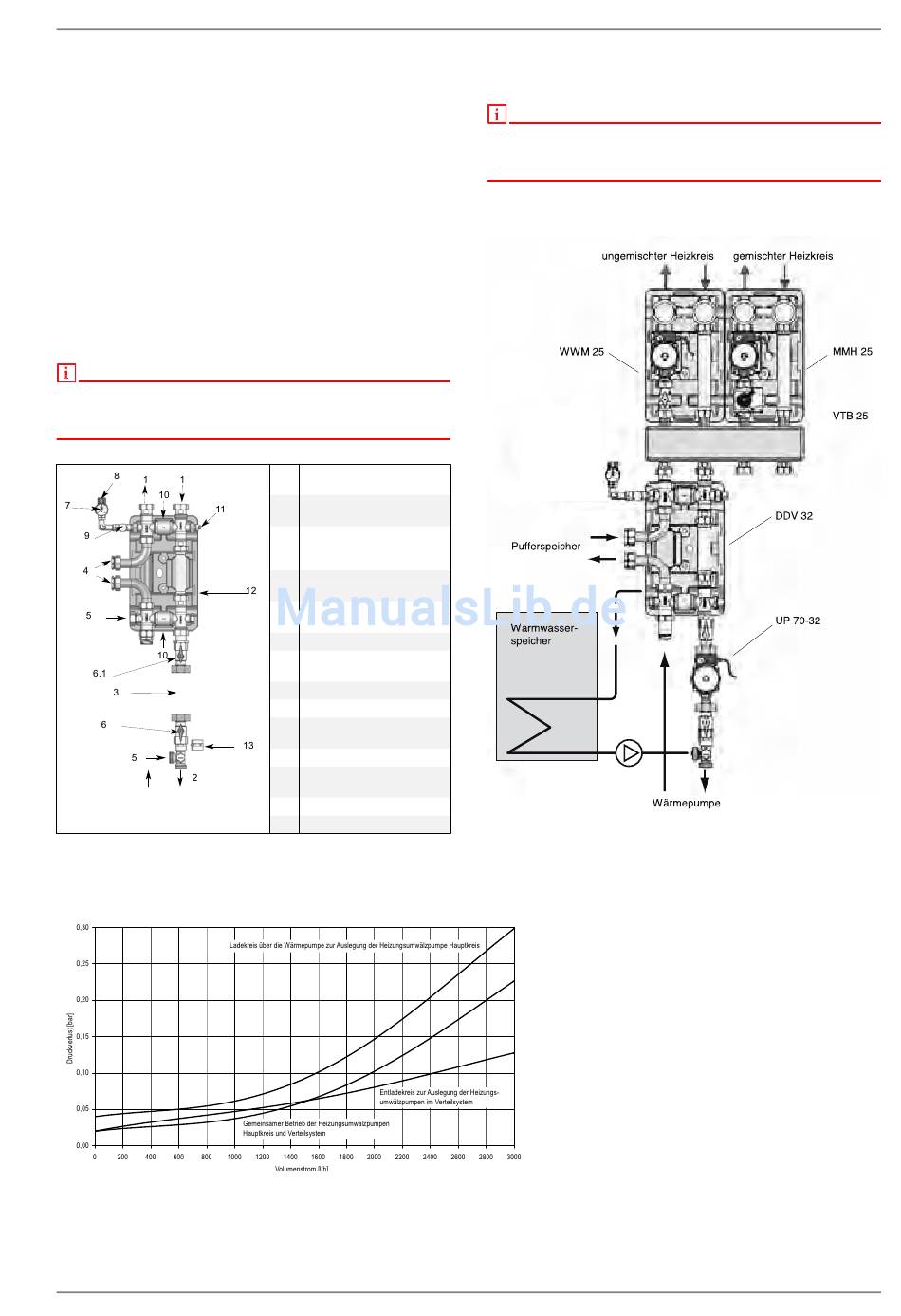

Abb. 8.6: Doppelt differenzdrucklosen Verteiler DDV 32 zum Anschluss eines
gemischten Heizkreises, externer Heizungsunterstützung und opti-
onaler Warmwasserbereitung.
Abb. 8.8: Volumenstrom-Druckverlust-Diagramm DDV 32
www.dimplex.de
Anschlüsse Heizung
1
1 1/2" IG
Anschlüsse Wärmepumpe
2
1 1/4" AG
Zusatzumwälzpumpe/
3
Heizungsumwälzpumpe
Hauptkreis 1 1/4" AG
Anschlüsse Pufferspeicher
4
1 1/4" IG
Anschlüsse Warm-
5
Wasserspeicher1 1/4" AG
6
Absperrhahn
Absperrhahn mit
6.1
Rückschlagklappe
7
Manometer
8
Sicherheitsventil 3/4" IG
T-Stück zur Montage
9
des Ausdehnungsgefäßes
10
Rückschlagventil
Tauchhülse für
11
Rücklauffühler
12
Isolierung
13
Doppelnippel 1 1/4"
HINWEIS
Der Einsatz des Kompaktverteilers KPV 25 mit Erweiterungsbaugruppe
EB KPV wird zum Anschluss von Wärmepumpen mit einem Heizwasser-
3
durchfluss bis max. 2,0 m
/h empfohlen.
Abb. 8.7: Einbindung des doppelt differenzdrucklosen Verteilers für Heizbe-
trieb und Warmwasserbereitung
8.4.3
177
