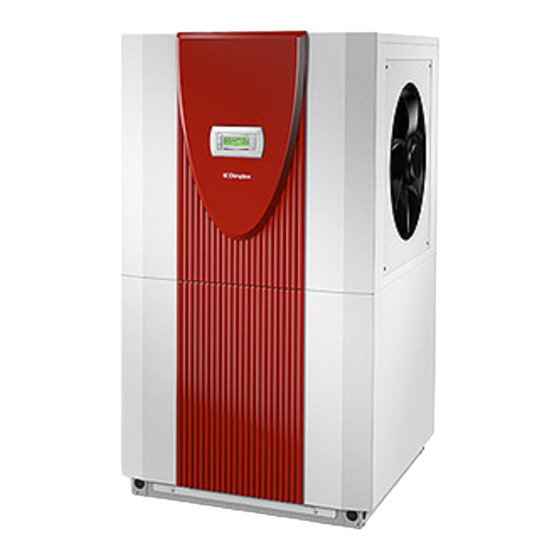

- Seite 1 LI 11TE LI 16TE Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for air-eau pour Innenaufstellung Indoor Installation installation intérieure Bestell-Nr. / Order no. / N de commande : 452160.66.02...
-
Seite 2: Inhaltsverzeichnis
8.1 Pflege..............................DE-8 8.2 Reinigung Heizungsseite ........................DE-8 8.3 Reinigung Luftseite ..........................DE-8 Störungen / Fehlersuche ......................DE-8 10 Außerbetriebnahme / Entsorgung .................... DE-8 11 Geräteinformation ........................DE-9 12 Garantieurkunde........................DE-10 Anhang / Appendix / Annexes ......................A-I www.dimplex.de DE-1... -
Seite 3: Bitte Sofort Lesen
Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet. zählt auch die Beachtung der zugehörigen Produktschriften. -
Seite 4: Verwendungszweck Der Wärmepumpe
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit Pressostate als Reif auf dem Verdampfer an und verschlechtert die Wärmeü- Filtertrockner bertragung. Der Verdampfer wird durch die Wärmepumpe nach Verflüssiger Bedarf automatisch abgetaut. Je nach Witterung können dabei Dampfschwaden am Luftausblas entstehen. Expansionsventil Verdichter www.dimplex.de DE-3... -
Seite 5: Schaltkasten
3.2 Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- nahme der unteren Frontabdeckung und dem Lösen der sich rechts oben befindenden Befestigungsschraube kann der Schaltkasten herausgeklappt werden. Im Schaltkasten befinden sich die Netzanschlussklemmen, sowie die Leistungsschütze, die Sanftanlauf-Einheit und der Wärmepumpenmanager. -
Seite 6: Aufstellung
Gewindelöchern befestigt. Dabei ist zu beachten, dass beide Schlauch an das Heizsystem anzubinden. Luftkanalstutzen nur mit der Isolierung und nicht mit dem Außen- Verwendete Luftkanäle sind schalltechnisch von der Wärme- blech in Berührung kommen. pumpe zu entkoppeln, um eine Körperschallübertragung auf die Kanäle zu vermeiden. www.dimplex.de DE-5... -
Seite 7: Heizungsseitiger Anschluss
Frostschutz Bei Wärmepumpen, die frostgefährdet aufgestellt sind, sollte eine manuelle Entleerung (siehe Bild) vorgesehen werden. So- fern Regler und Heizungsumwälzpumpe betriebsbereit sind, ar- beitet die Frostschutzfunktion des Reglers. Bei Außerbetrieb- nahme der Wärmepumpe oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepumpenanlagen, an denen ein Strom- ausfall nicht erkannt werden kann (Ferienhaus), ist der Hei- zungskreis mit einem geeigneten Frostschutz zu betreiben. -
Seite 8: Inbetriebnahme
Heizungsumwälzpumpe einzustellen. ellen Wärmequellentemperatur die in der nachstehenden Ta- belle angegebene maximale Temperaturspreizung zwischen Heizungsvor- und Rücklauf ergibt. Die Temperaturspreizung ist möglichst nahe an der Wärmepumpe zu messen. Bei monoener- getischen Anlagen ist der Heizstab zu deaktivieren. www.dimplex.de DE-7... -
Seite 9: Reinigung / Pflege
Reinigung / Pflege 8.3 Reinigung Luftseite Luftkanäle, Verdampfer, Lüfter und Kondensatablauf sind vor der 8.1 Pflege Heizperiode von Verunreinigungen (Blätter, Zweige usw.) zu rei- nigen. Dazu ist die Wärmepumpe an der Frontseite zuerst unten Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- und dann oben zu öffnen. -
Seite 10: Geräteinformation
11 Geräteinformation Typ- und Verkaufsbezeichnung LI 11TE LI 16TE Bauform Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 21 IP 21 Aufstellungsort Innen Innen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf / -Rücklauf °C / °C bis 58 / ab 18 bis 58 / ab 18 Luft °C... -
Seite 11: Garantieurkunde
Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden. -
Seite 12: Anhang / Appendix / Annexes
Anhang / Appendix / Annexes Maßbilder / Dimension Drawings / Schémas cotés..............A-II 1.1 Maßbild / Dimension drawing / Schéma coté LI 11TE................A-II 1.2 Maßbild / Dimension drawing / Schéma coté LI 16TE................A-III Diagramme / Diagrams / Diagrammes ..................A-IV 2.1 Kennlinien / Characteristic curves / Courbes caractéristiques LI 11TE ..........A-IV... -
Seite 13: Maßbilder / Dimension Drawings / Schémas Cotés
1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension drawing / Schéma coté LI 11TE A-II... -
Seite 14: Maßbild / Dimension Drawing / Schéma Coté Li 16Te
1.2 Maßbild / Dimension drawing / Schéma coté LI 16TE www.dimplex.de A-III... -
Seite 15: Diagramme / Diagrams / Diagrammes
2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic curves / Courbes caractéristiques LI 11TE A-IV... -
Seite 16: Kennlinien / Characteristic Curves / Courbes Caractéristiques Li 16Te
2.2 Kennlinien / Characteristic curves / Courbes caractéristiques LI 16TE www.dimplex.de... -
Seite 17: Stromlaufpläne / Circuit Diagrams / Schémas Électriques
3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande A-VI... -
Seite 18: Last / Load / Charge
3.2 Last / Load / Charge www.dimplex.de A-VII... -
Seite 19: Anschlussplan / Circuit Diagram / Schéma Électrique
3.3 Anschlussplan / Circuit Diagram / Schéma électrique A-VIII... -
Seite 20: Legende / Legend / Légende
Pièces à fournir par le client - - - - - bauseits bei Bedarf anzuschließen To be connected by the customer as required à raccorder par le client au besoin ––––– werksseitig verdrahtet Wired ready for use câblé départ usine www.dimplex.de A-IX... -
Seite 21: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas Hydrauliques
4 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas hydrauliques 4.1 Monoenergetische Anlage / Mono energy system / Installation mono- énergétique... -
Seite 22: Monoenergetische Anlage Und Warmwasserbereitung / Mono Energy System And Domestic Hot Water Preparation / Installation Mono-Énergétique Et Production D´eau Chaude
4.2 Monoenergetische Anlage und Warmwasserbereitung / Mono energy system and domestic hot water preparation / Installation mono- énergétique et production d´eau chaude www.dimplex.de A-XI... -
Seite 23: Bivalente Anlage / Bivalent System / Installation Bivalente
4.3 Bivalente Anlage / Bivalent system / Installation bivalente A-XII... -
Seite 24: Legende / Legend / Légende
Sonde d’eau chaude Vorlauffühler Flow sensor Sonde aller Elektroverteilung Electrical distribution system Distributeur courant électrique Kaltwasser Cold water Eau froide Mischer AUF Mixer OPEN Mélangeur OUVERT Mischer ZU Mixer CLOSED Mélangeur FERME Warmwasser Domestic hot water Eau chaude www.dimplex.de A-XIII... -
