10. Wenn die Triggerstatusanzeige am oberen Bildschirmrand nicht Ready ist, drücken Sie die Taste
RUN/STOP, starten Sie Acquire und warten Sie auf das Erscheinen des zu den Triggerbedingungen
konformen Signals. Wenn ein Signal den eingestellten Triggerpegel erreicht, wird eine Abtastung
gemacht und dann auf dem Bildschirm ausgegeben. Mit dieser Funktion kann jedes zufällige Auftreten
leicht aufgenommen werden. Um z.B. einen Impuls mit hoher Amplitude aufzunehmen, stellen Sie den
Triggerpegel auf einen Wert etwas oberhalb des normalen Signalpegels ein, drücken dann die Taste
RUN/STOP und warten ab. Tritt ein Impuls auf, wird das Gerät automatisch triggern und die Wellenform
aufzeichnen, die im Zeitraum um die Triggerzeit erzeugt wurde. Drehen Sie den Einstellknopf
HORIZONTAL POSITION im Horizontal-Bedienfeld, um die Horizontalposition der Triggerposition so zu
verändern, dass eine negative Verzögerung entsteht, mit der Sie die Wellenform vor dem Impuls einfach
beobachten können (siehe Abb. 104).
Beispiel 4: Analyse von Signaldetails
Beobachten eines mit Störungen behafteten Signals
Ein mit Störungen behaftetes Signal kann den Ausfall einer Schaltung verursachen. Gehen Sie wie folgt vor,
um Signaldetails zu analysieren:
1.
Drücken Sie die Taste ACQUIRE, um das Menü Mess MODE aufzurufen.
2.
Drücken Sie die Menüauswahltaste F2 und wählen Sie max. Erkennung.
In diesem Fall zeigt der Bildschirm die Wellenform einer zufälligen Störung. Wenn die Zeitbasis auf Langsam
eingestellt ist, können Sie mit der Spitzenerkennung (siehe Abb. 105) die in dem Signal enthaltenen
Störimpulse beobachten.

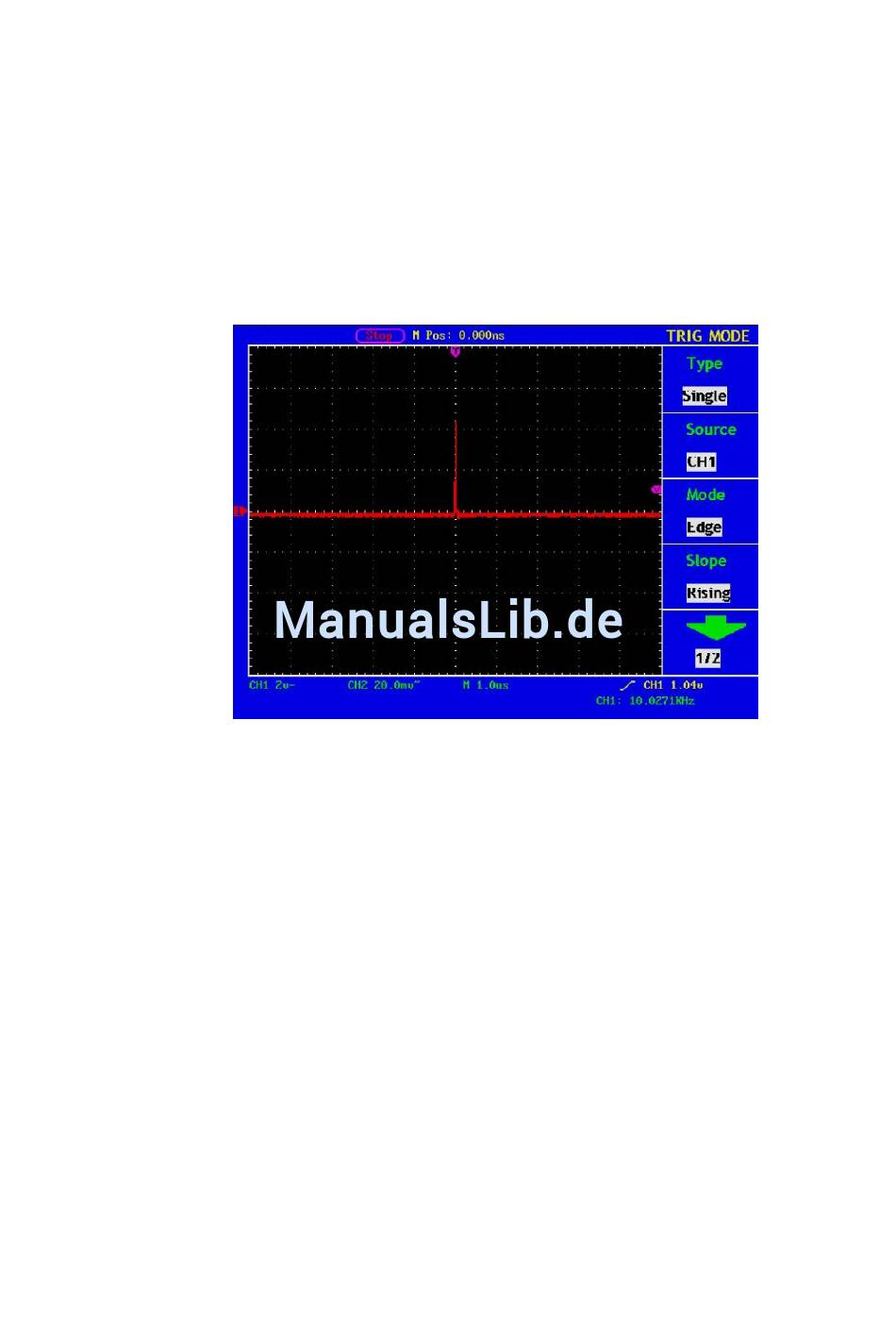

Abb. 104 Einzelsignal aufzeichnen
-98-
