Die vier Triggermodi im Single-Triggermenü im Einzelnen:
28.1. Flankentrigger
Im Flankentriggermodus tritt die Triggersituation auf, wenn die Triggerschwelle des Eingangssignals
überschritten wird. Wenn Flankentrigger ausgewählt wird, tritt die Triggersituation bei steigender oder
fallender Flanke des Eingangssignals auf.

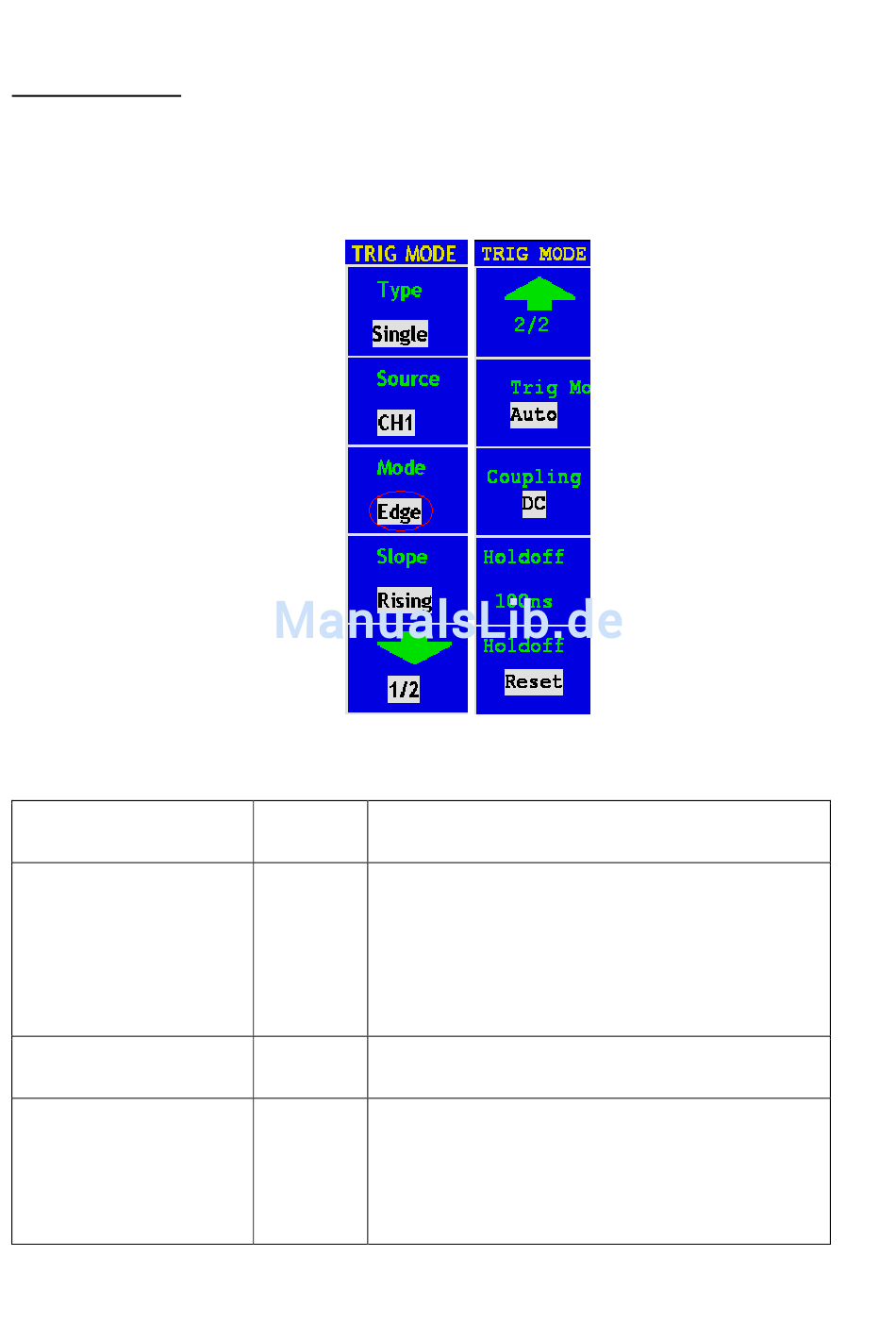

Abb. 37 zeigt das Menü Edge Trigger.
Das Menü Edge Trigger wird im folgenden beschrieben:
Funktion
Trigger Quelle
Trigger-Type
Flankentrigger
Abb. 37 Menü Edge Trigger
Mögliche
Beschreibung
Einstellung
CH1
Stellt Kanal 1 als Triggersignalquelle ein.
CH2
Stellt Kanal 2 als Triggersignalquelle ein.
EXT
Stellt den externen Triggerkanal als Triggersignalquelle
ein.
EXT/5
Dividiert die externe Triggerquelle dur ch 5, um den
Bereich des externen Triggerpegels zu erweitern.
Edge
Stellt den Triggertype des vertikalen Kanals auf Edge
Rising
Stellt einen Trigger auf der steigenden Flanke des
Falling
Signals ein.
Stellt einen Trigger auf der fallenden Flanke des Signals
ein.
-38-
