10. Einführung in das Horizontalsystem
Abb. 9 zeigt eine Taste und zwei Einstellknöpfe für die HORIZONTALSTEUERUNG. Die folgenden Übungen
machen Sie Schritt für Schritt mit der Horizontalsteuerung vertraut.
1.
Mit dem Einstellknopf „SEC/DIV" ändern Sie die Einstellungen für die horizontale Zeitbasis; Sie können
dann die daraus resultierenden Änderungen der Statusinformationen beobachten. Drehen sie den
Einstellknopf „SEC/DIV", um die horizontale Zeitbasis zu verändern; Sie sehen dann die entsprechenden
Änderungen in der Anzeige „Horizontal Time Base" in der Statuszeile. Die horizontale Abtastzeit kann
schrittweise von 2 ns bis zu 100 s in der Reihenfolge 1-2-5 verändert werden.
2.
Mit dem Einstellknopf „HORIZONTAL POSITION" stellen Sie die horizontale Position des Signals im
Wellenformfenster ein. Der Einstellknopf „HORIZONTAL POSITION" dient zur Steuerung der
Triggerverschiebung des Signals oder für andere Anwendungen. Wenn Sie ihn zum Triggern der
Verschiebung verwenden, können Sie beobachten, dass die Wellenform sich horizontal bewegt und der
Drehung des Einstellknopfes „Horizontal Position" folgt.
3.
Drücken Sie die Taste „HORIZ MENU", um den Fensterausschnitt zu bestimmen.

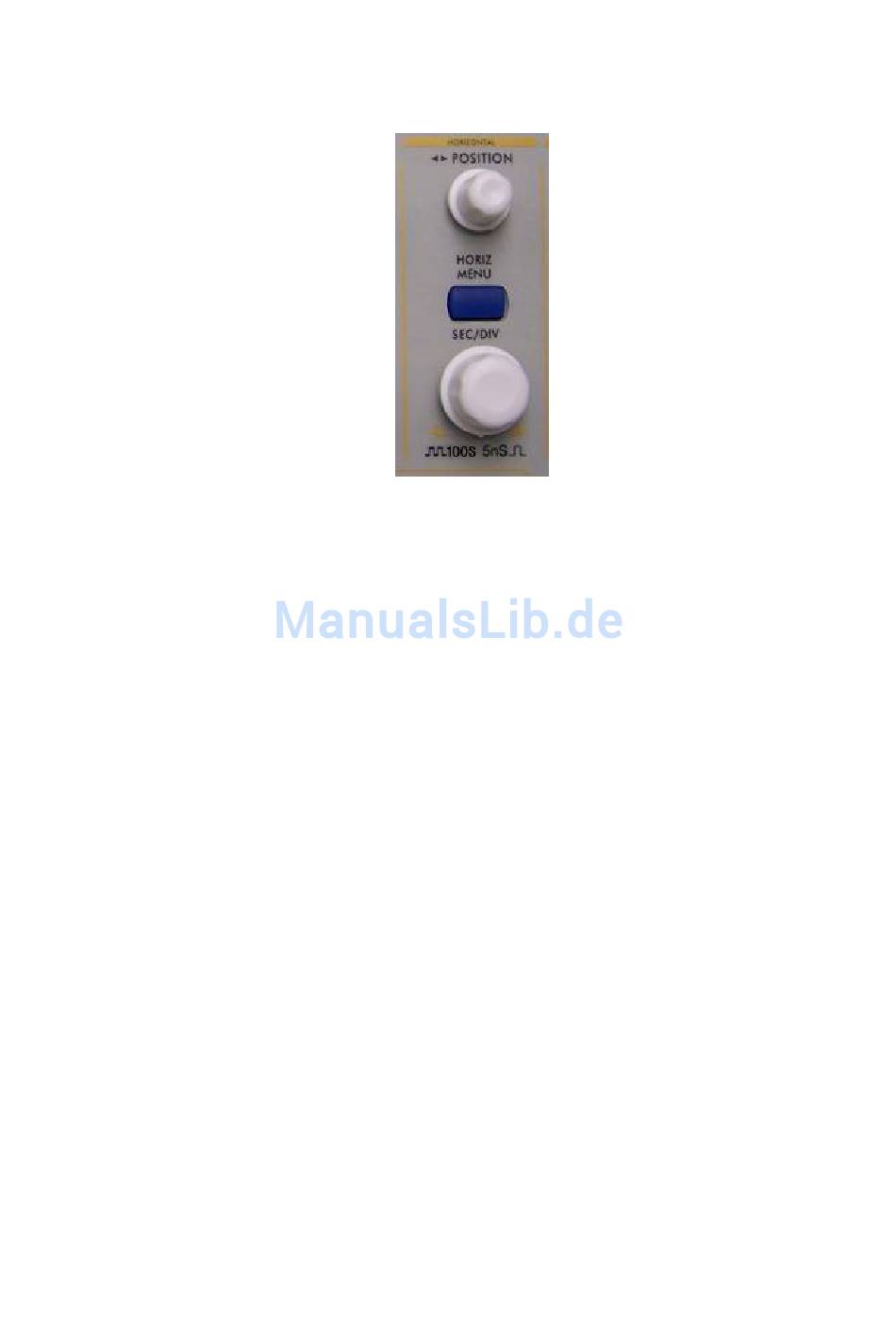

Abb. 9 Bedienelemente für Horizontalsteuerung
-13-
