2.
Automatische Messung durchführen
Das Oszilloskop kann die meisten angezeigten Signale automatisch messen. Gehen Sie wie folgt vor, um
Frequenz-, Zyklus-, Durchschnitts- und Spitze-Spitze-Werte zu messen:
*
Drücken Sie die Taste MEASURE, um das Funktionsmenü für die automatische Messung anzuzeigen.
*
Drücken Sie die Menüauswahltaste F1 und wählen Sie Quelle, um das Menü Quelle anzuzeigen.
*
Drücken Sie die Menüauswahltasten F2, F3, F4 und F5 und wählen Sie CH1.
*
Drücken Sie die Menüauswahltaste F1 und wählen Sie Typ, um das Menü Typ anzuzeigen.
*
Drücken Sie die Menüauswahltaste F2 und wählen Sie Freq.
*
Drücken Sie die Menüauswahltaste F3 und wählen Sie Periode.
*
Drücken Sie die Menüauswahltaste F4 und wählen Sie Effektiv.
*
Drücken Sie die Menüauswahltaste F5 und wählen Sie Sp-Sp.
Auf diese Weise werden die Frequenz-, Zyklus-, Durchschnitts- und Spitze-Spitze-Werte im Menü
angezeigt und periodisch aktualisiert (siehe Abb. 102).
Beispiel 2: Verstärker-Verstärkung in der zu messenden Schaltung
Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X
ein.
Verbinden Sie CH1 des Oszilloskops mit dem Signaleingang der Schaltung und CH2 mit dem Ausgang.
Bedienung
1.
Drücken Sie die Taste AUTOSET; das Oszilloskop nimmt automatisch die richtige Einstellung der beiden
Kanäle vor.
2.
Drücken Sie die Taste MEASURE, um das Menü MEASURE anzuzeigen.
3.
Drücken Sie die Menüauswahltaste F1 und wählen Sie Quelle.
Drücken Sie die Menüauswahltaste F2 und wählen Sie CH1.
4.
5.
Drücken Sie die Menüauswahltaste F3 und wählen Sie CH2.
6.
Drücken Sie die Menüauswahltaste F1 und wählen Sie Typ.
Drücken Sie die Menüauswahltaste F2 und wählen Sie Sp-Sp.
7.

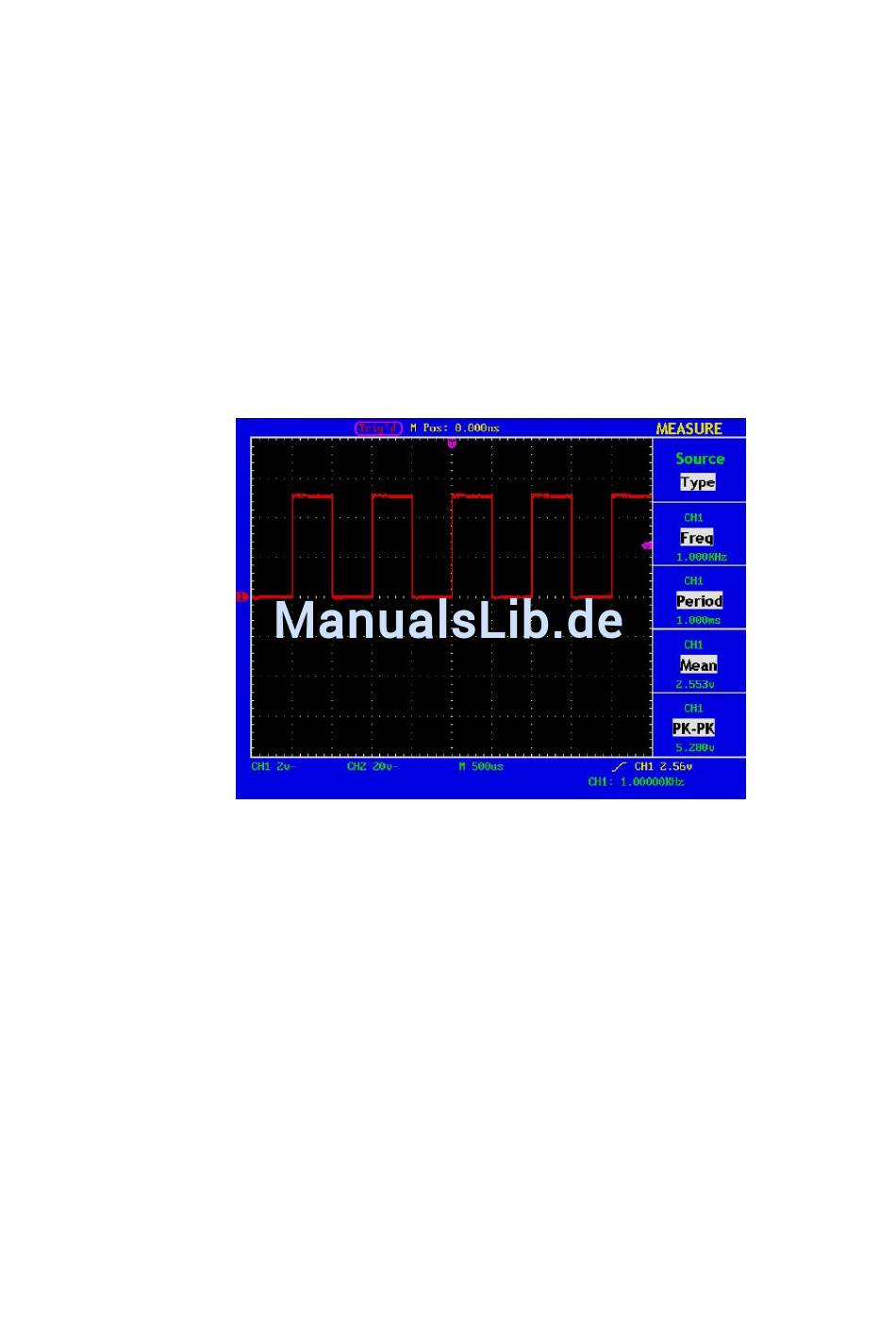

Abb. 102 Wellenform bei automatischer Messung
-96-
