Wechseltrigger (Trigger Mode: Slope )
Wechseltrigger Menü (Trigger Type: Slope) wird in Abb. 47 angezeigt:
Wechseltrigger (Trigger Modus: Slope) Menü-Liste:
Funktion
Einstellung
CH1
Quelle
CH2
Mode
Slope
Slope
settings
24ns~10s
High level
Low level
Slew rate
AC
DC
Kopplung
HF
LF
Holdoff
100ns~10s
Holdoff
Reset

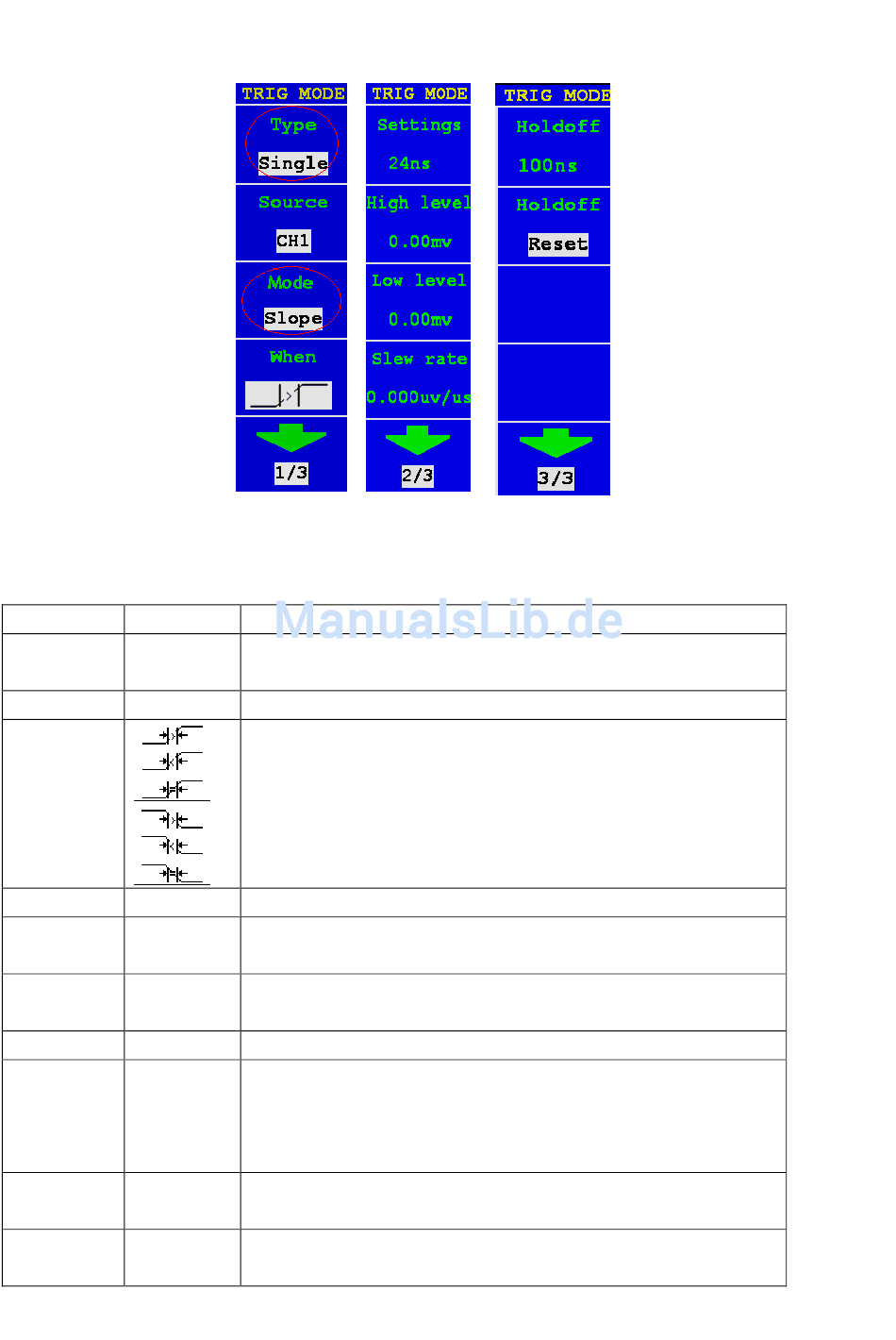

Abb. 47 Wechseltrigger (Trigger Type: Slope ) Menü
Beschreibung
Stellt Kanal 1 als Triggerquelle ein.
Stellt Kanal 2 als Triggerquelle ein.
Mehr als die aufsteigende Flanke.
Weniger als die aufsteigende Flanke.
Entsprechend der aufsteigenden Flanke .
Mehr als die abfallende Flanke.
Weniger als die abfallende Flanke.
Entsprechend der abfallenden Flanke .
Drehen des "TRIG LEVEL" Knopfes, um die Zeit einzustellen
Drehen des "TRIG LEVEL" Knopfes, um den High Level
einzustellen
Drehen des "TRIG LEVEL" Knopfes, um den Low Level
einzustellen
Slew rate=( High level- Low level)/ Einstellungen
Blockiert DC-Anteil.
Lässt alle Anteile durch.
Blockiert das HF-Signal und lässt nur den NF-Anteil durch.
Blockiert das NF-Signal und lässt nur den HF-Anteil durch.
Drehen Sie den "TRIG LEVEL" Knopf, um den Zeitintervall
einzustellen, bevor ein weiterer Trigger auftritt
Einstellen der Holdoff-Zeit auf den Standardwert (100ns)
-48-
