Hinweis: Während des Speichervorgangs auf den USB-Datenträger werden einige Meldungen wie
"Waveform saving" (Wellenform wird gespeichert), "Waveform saved" (Wellenform wurde
gespeichert), "USB already connected" (USB bereits angeschlossen), "USB connection interrupt"
(USB-Verbindung unterbrochen) usw. angezeigt.
44. Logikanalysator
44.1. Einstellen des Sampling-Systems
Mit dem Sampling-System werden die Abtastrate, die Speichertiefe und der Filter eingestellt. Die
unterschiedlichen Sampling-Einstellungen führen zu unterschiedlichen Messergebnissen. Bei derselben
Speichertiefe gilt, je höher die Abtastrate eingestellt wird, desto kürzer ist die Dauer des Signals. Wird die
Abtastrate zu niedrig eingestellt, können schmalere Impulssignale verloren gehen. Daher sollten die
Abtastrate und die Speichertiefe entsprechend des aktuell zu messenden Signals richtig eingestellt werden.
Drücken Sie die Taste "E (ACQUIRE)", um das Menü anzuzeigen (s. Abb. 75):
Das Sampling-Menü:
Funktion
Einstellung
Sampling
20 Hz – 400 MHz
Rate
(in 1~2~5 Schritten)
geringe Speichertiefe
Speicher-
normale Speichertiefe
tiefe
hohe Speichertiefe
Nein
Digital
1
Filter
2

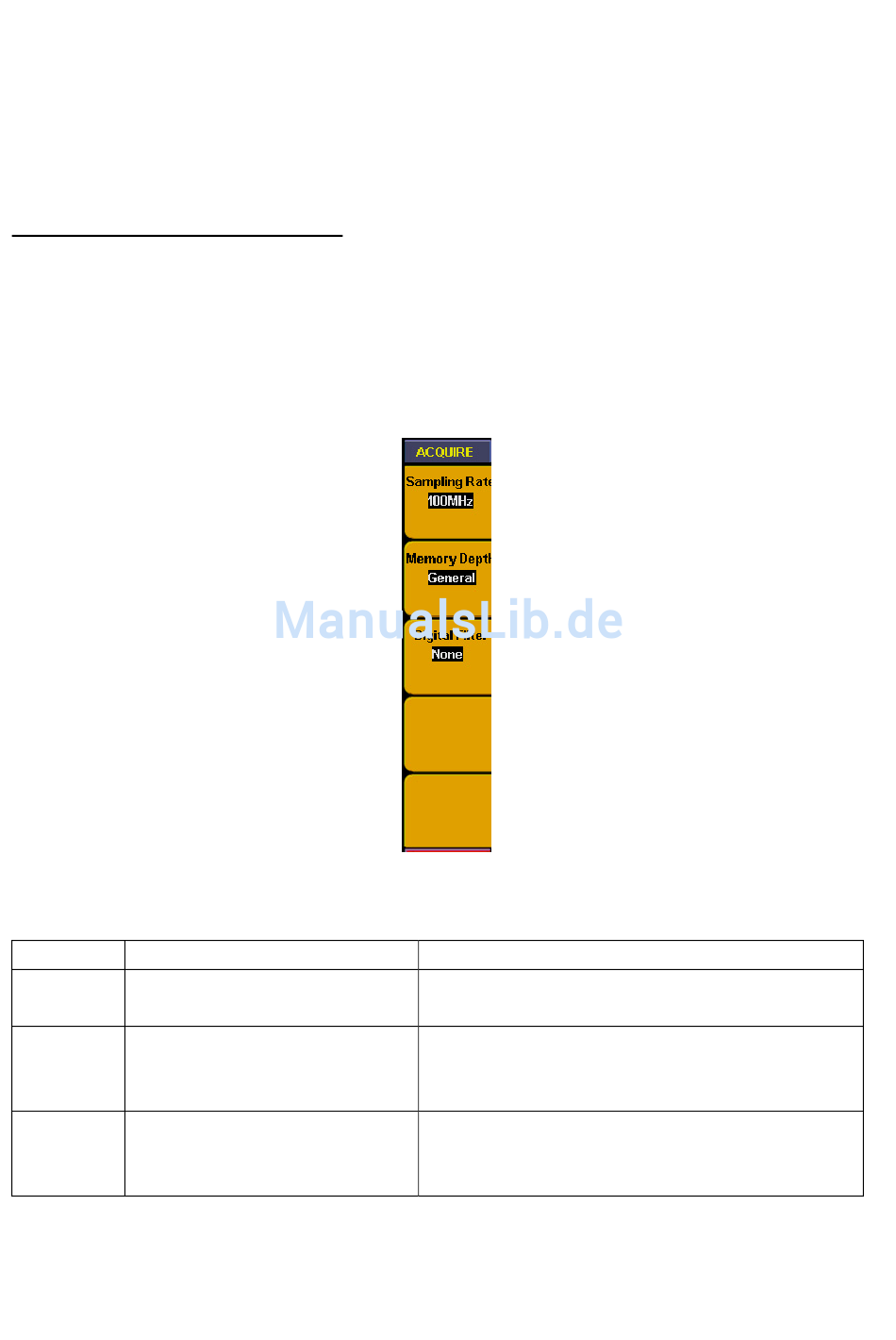

Abb. 75 Sampling-Menü
Beschreibung
Speichertiefe von 16 K
Speichertiefe von 256 K
Speichertiefe von 4 M
Ausschalten des Filters.
Einen Impuls der Abtastbreite filtern.
Zwei Impulse der Abtastbreite filtern.
-72-
