19. Abtastsystem
Die Wellenformgenauigkeit wird bestimmt durch die Abtastdaten, die von der Abtastrate für das gemessene
Signal abhängen. Die im Logikanalysator angezeigte Wellenform bezieht sich auf die im Speicher abgelegten
Abtastsignale. Die aufgezeichneten Daten werden fehlerhaft, wenn die Abtastrate zu niedrig ist. Die unten

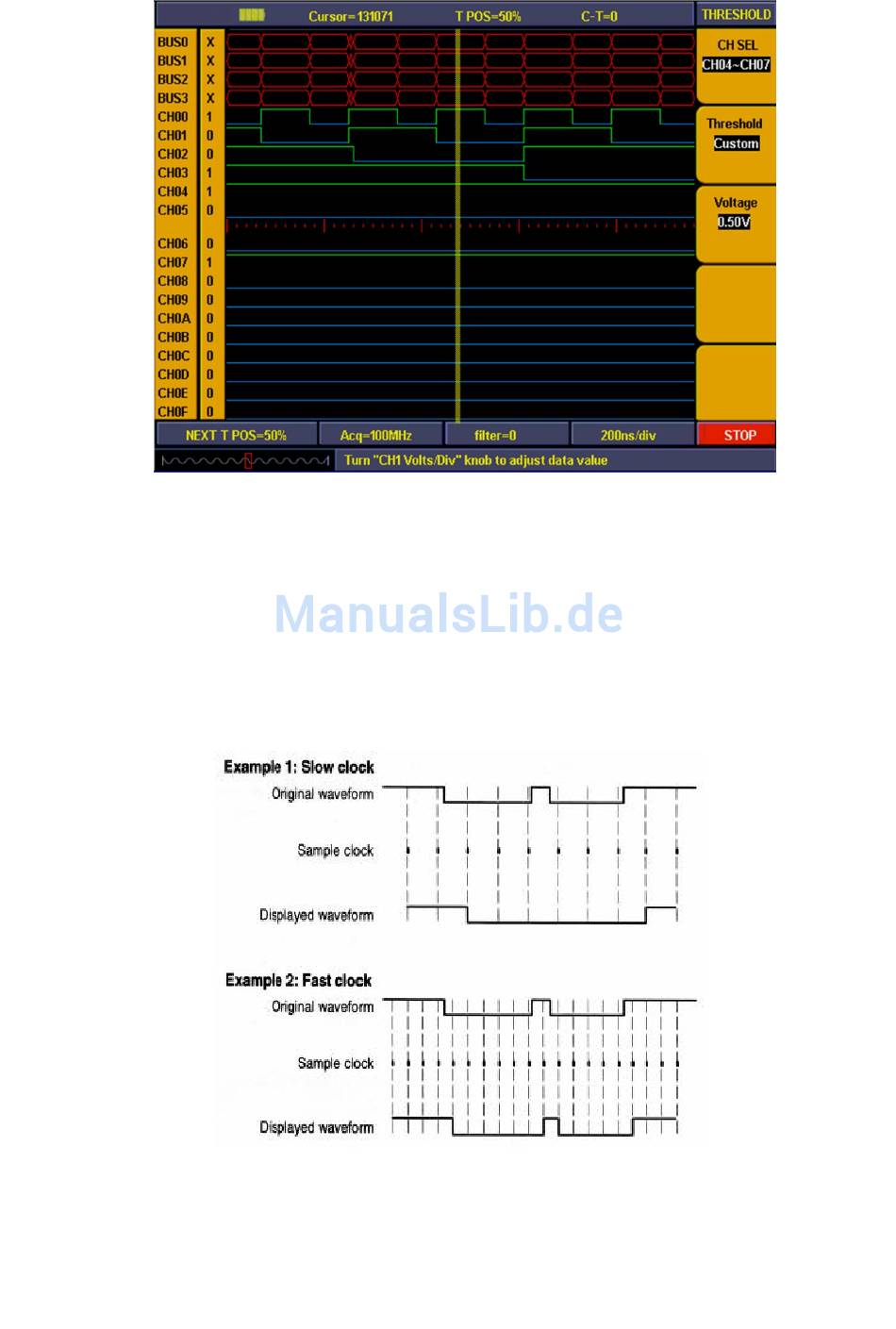

abgebildeten Darstellungen veranschaulichen, wie die Abtastrate die im Logikanalysator aufgezeichnete
Wellenform beeinflusst.
Abb. 16
Abb. 17
