Gehen Sie wie folgt vor:
1. Drücken Sie die Taste "E(ACQUIRE)", um das Sampling-Menü aufzurufen.
2. Drücken Sie mehrmals die Taste "F1" oder drehen Sie den "CH1 Volts/Div"-Drehknopf bis eine Abtastrate
von "100MHz" eingestellt ist.
3. Drücken Sie die Taste "F2" bis als Speichertiefe "hohe (4M)" angezeigt wird.
4. Drücken Sie die Taste "F3" bis der digitale Filter "Nein" (keiner) anzeigt wird.
Die Einstellung des Sampling-Systems ist abgeschlossen (s. Abb. 76).

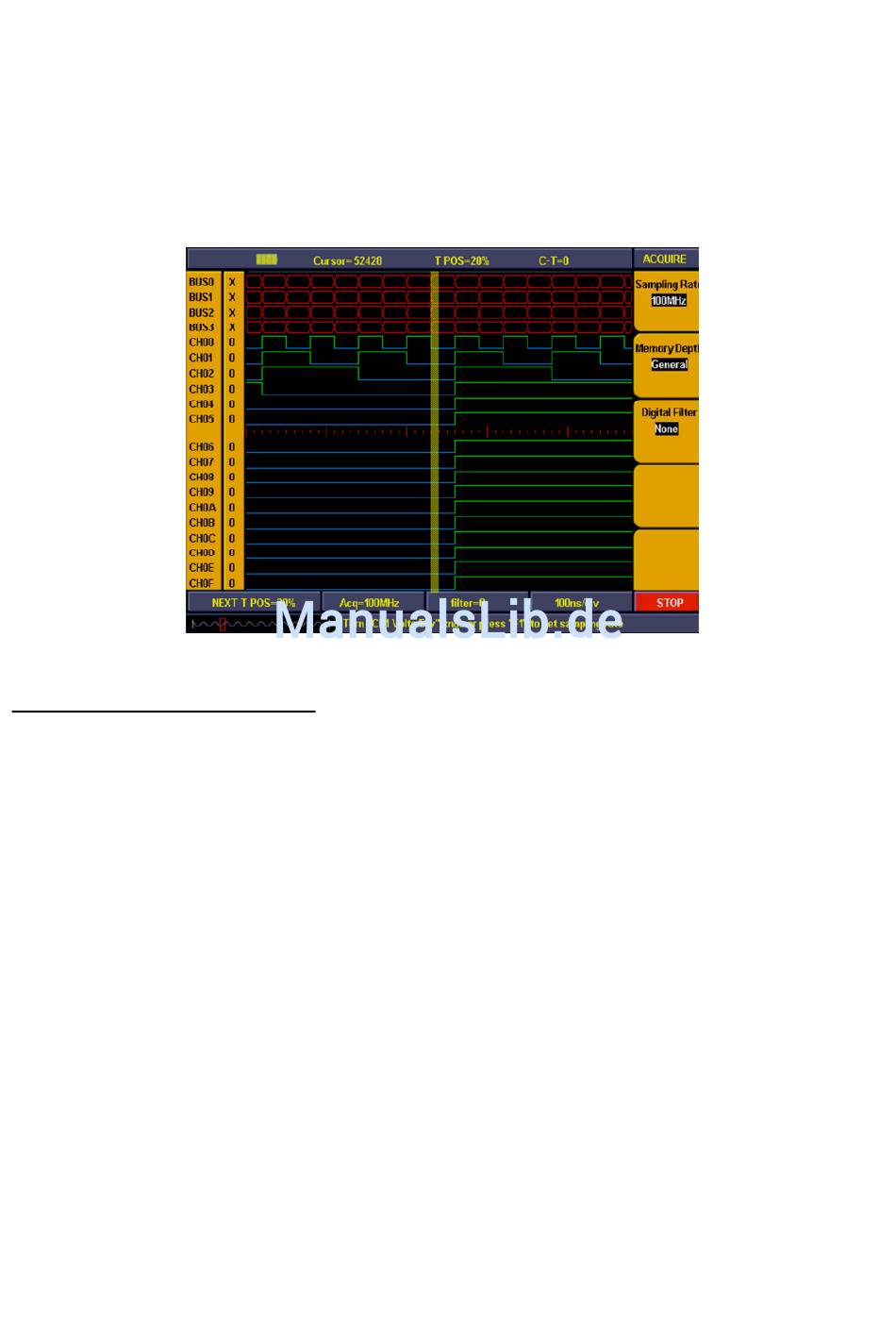

Abb. 76 Sampling-Einstellung
44.2. Einstellen des Triggersystems
Das Triggersystem umfasst den "Trigger Level"-Drehknopf und die Tasten "Trigger Menu", "SET 50%", "Set
to Zero". Mithilfe des "Trig Level"-Drehknopfes stellen Sie die Triggerposition ein. Da die digitale
Speichertiefe festgelegt ist, hängt der Anteil der Speicherdaten zwischen den Punkten vor und nach der
Triggerung von der Triggerposition ab. Der Triggermodus umfasst: Flanke-Trigger (Edge), Bus-Trigger,
Pattern-Trigger, Sequential Queue-Trigger, Distributed Queue-Trigger.
