Die folgenden Tabelle beschreibt die Einträge des Channel Menu:
Funktion
Coupling
Channel
Probe
Inverted
1.
Einstellen der Kanalkopplung
Als Beispiel nehmen wir ein Rechtecksignal an Kanal 1, das eine Gleichstromvorspannung enthält.
Gehen Sie wie folgt vor:
1.
Drücken Sie die Taste CH1 MENU, um das Menü CH1 SETUP aufzurufen.
2.
Drücken Sie die Menüauswahltaste F1 und wählen Sie „AC" für „Coupling", um den
Gleichspannungsanteil im Signal zu blockieren.
Drücken Sie dann die Menüauswahltaste F1 erneut und wählen Sie „DC" für „Coupling", um die
Blockierung der Gleichspannungs- und Wechselspannungsanteile im Signal aufzuheben.
Die Wellenformen sind in Abb. 20 und 21 dargestellt.
Mögliche
Beschreibung
Einstellung
AC
Blockiert die Gleichstromkomponente im Eingangssignal.
DC
Blockiert die Wechselstrom- und Gleichstromkomponenten
im Eingangssignal.
Ground
Eingangssignal ist unterbrochen
OFF
Schließt den Messkanal.
ON
Öffnet den Messkanal.
1X
Wählen Sie einen dem Tastkopf entsprechenden
10X
Dämpfungsfaktor, um eine korrekte Darstellung der
100X
vertikalen Skalenfaktor zu erhalten.
1000X
OFF
Die Wellenform wird normal angezeigt.
ON
Die Wellenform wird invertiert angezeigt.

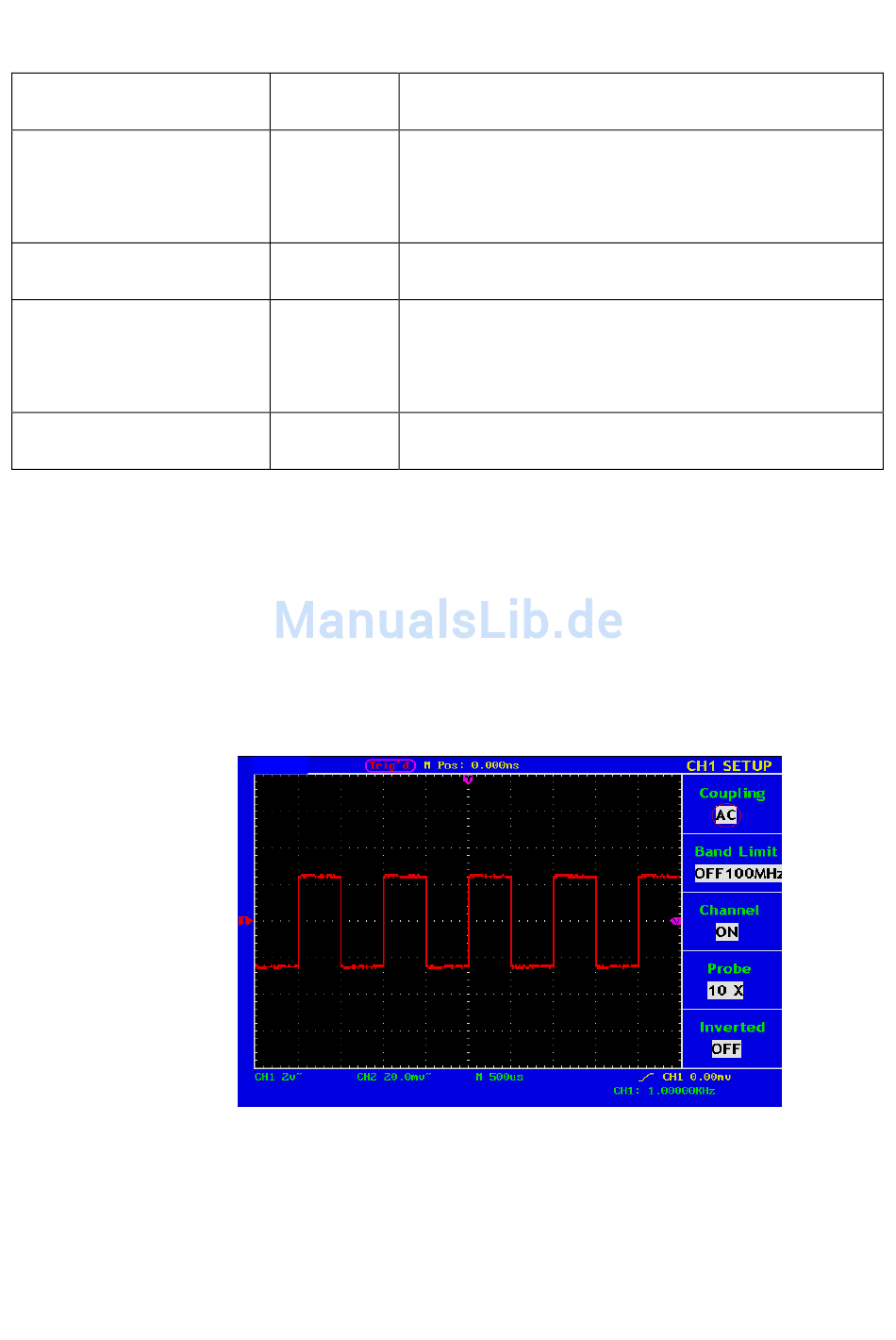

Abb. 20 AC-Kopplung Oszillogram
-24-
