22.2. Schnelltipps
*
Falls gewünscht, verwenden Sie die Zoom-Funktion zur Vergrößerung der FFT-Kurve.
*
Verwenden Sie die dBV RMS-Skala für eine detaillierte Ansicht mehrerer Frequenzen, selbst wenn diese
unterschiedliche Amplituden haben. Verwenden Sie die lineare RMS-Skala, um in einer Gesamtansicht
alle Frequenzen miteinander zu vergleichen.
*
Signale, die einen DC-Anteil oder Versatz enthalten, können zu falschen FFT-Signal-Amplitudenwerten
führen. Wählen Sie zur Minimierung des DC-Anteils für das Quellsignal AC-Kopplung.
*
Stellen Sie zur Reduzierung der Rausch- und Aliasing-Anteile in repetitiven oder Einzelmessungskurven
den Erfassungsmodus des Oszilloskops auf Mittelwert ein.
22.3. Begriffserläuterungen
Nyquistfrequenz: Die höchste Frequenz, die ein Oszilloskop, das in Echtzeit digitalisiert, messen kann,
entspricht der Hälfte der Abtastrate und wird Nyquistfrequenz genannt. Werden nicht
genug Abtastpunkte erfasst und liegt die Frequenz über der Nyquistfrequenz, tritt das
Phänomen der "falschen Welleform" auf. Beachten Sie daher mehr die Beziehung
zwischen der abgetasteten und gemessenen Frequenz.

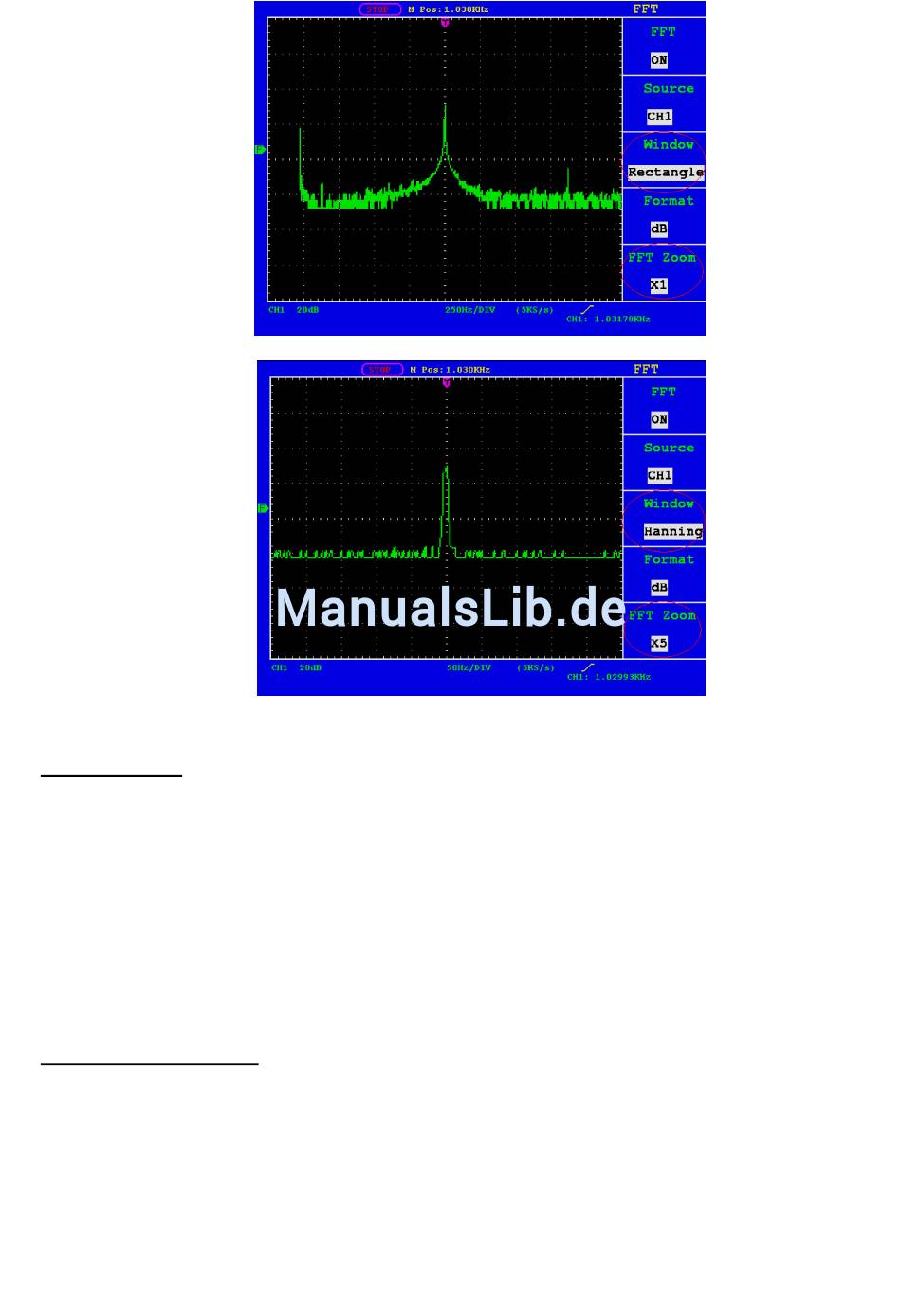

Abb. 29 Rechteck-Fenster
Abb. 30 Hanning-Fenster
-32-
