PeakTech 1190 Bedienungsanleitung Seite 43

Gehen Sie wie folgt vor, um Kanal 1 in den Videotriggermode zu schalten:
1 Drücken Sie die Taste TRIG MENU, um das Menü Trigger zu öffnen.
2. Drücken Sie die Menüwahltaste F1 und wählen Sie Single bei Type.
3. Drücken Sie die Menüauswahltaste F2 und wählen Sie CH2 bei Source.
4. Drücken Sie die Menüauswahltaste F3 und wählen Sie Video bei Type.
5. Drücken Sie die Menüauswahltaste F4 und wählen Sie Field bei Sync. Die Anzeige auf dem
Bildschirm ist wie in Abb. 34gezeigt.
6. Drücken Sie die Menüwahltaste F4 und wählen Sie Line bei Slope. Die Anzeige auf dem Bildschirm ist
wie in Abb. 41 gezeigt.
Pulse Width Trigger
Pulse Trigger erfolgt entsprechend die Breite des Pulses. Die abnormalen Signale können durch die
Einrichtung der Bedingungen der Pulsbreite erkannt werden.
Das Pulsbreiten-Trigger-Menü wird wie in Abb. 42 angezeigt.

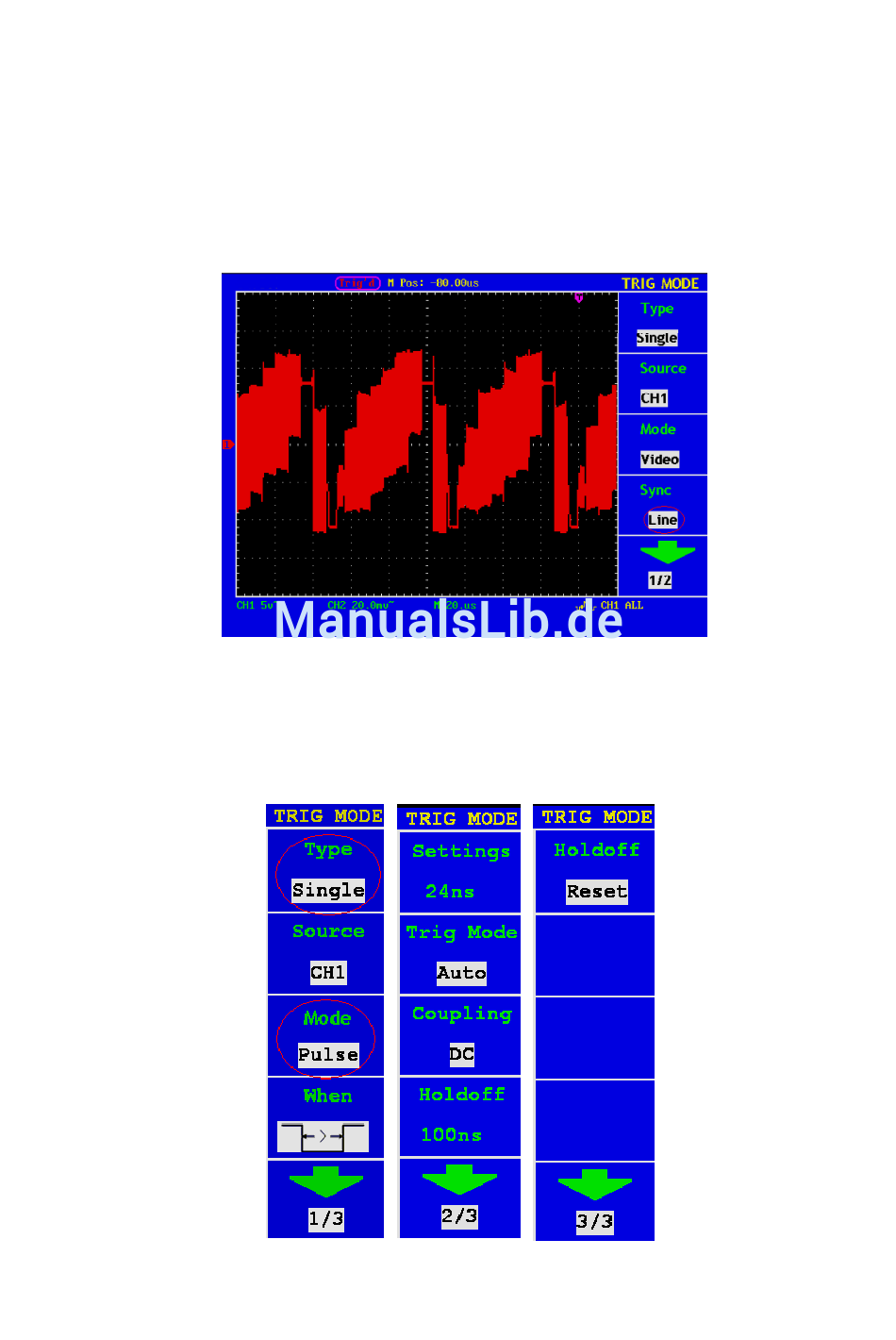

Abb. 41 Video-Wellenform getriggert im Modus "Field"
Fig. 42 Pulsbreiten Trigger Menü
-42-
