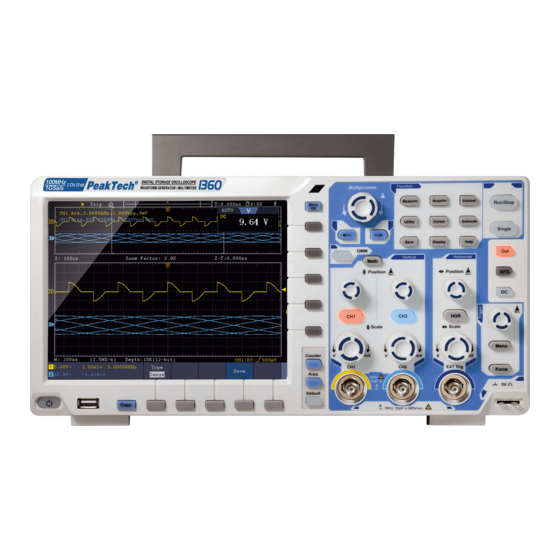

PeakTech 1360 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PeakTech Anleitungen
  4. Prüfgeräte
  5. 1360
  6. Bedienungsanleitung

PeakTech 1360 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
®
PeakTech
1360
Bedienungsanleitung
Digital-Multifunktionsoszilloskop

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 1360

Inhaltszusammenfassung für PeakTech 1360

  • Seite 1 ® PeakTech 1360 Bedienungsanleitung Digital-Multifunktionsoszilloskop...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise.......................... 3 2. Sicherheitssymbole .......................... 5 3. Kurzanleitung ............................ 6 Aufbau des Oszilloskopes........................6 Frontseite ..............................7 Funktionstasten............................7 Rückseite ..............................8 Bedienelemente............................9 Einführung in die Benutzersteuerung....................... 10 Prüfung vor Inbetriebnahme........................11 Funktionsprüfung............................11 Tastkopfkompensation..........................12 Einstellen des Tastkopfdämpfungsfaktors ..................Sicherheitshinweise zur Benutzung des Tastkopfes................
  • Seite 3 High Level Einstellung..........................70 Low Level Einstellung..........................70 Rechtecksignal ausgeben........................Rampe-Signal ............................Symmetrieeinstellung..........................70 Pulssignals ............................Pulsweite Einstellung..........................Tastverhältnis Einstellung........................Arbiträr Signale............................. Integrierte Wellenformen........................Nutzergenerierte Wellenformen......................6. Multimeter ............................Eingagsbuchsen........................... DMM Menü............................DMM Informationsfenster ........................Multimeter Messfunktionen ......................... AC/DC Strommessung ........................AC/DC Spannungsmessungen......................

  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw.
  • Seite 5 Warnung!: Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V spitze (30Veff) oder Schaltungen mit mehr als 4800VA verbunden, beachten Sie bitte die unten aufgeführten Hinweise, um Feuer oder einen elektrischen Schlag zu vermeiden: - Verwenden Sie nur isolierte Tastköpfe und Messleitungen. - Prüfen Sie sämtliches Zubehör vor dem Gebrauch und ersetzen Sie es bei Beschädigungen.

  • Seite 6: Sicherheitssymbole

    2. Sicherheitssymbole und -begriffe Sie können die folgenden Symbole in dieser Betriebsanleitung oder auf dem Messgerät finden. WARNUNG! „Warnung” weist auf Zustände und Bedienschritte hin, die für den Bediener eine Gefahr darstellen. VORSICHT! „Vorsicht” weist auf Zustände und Bedienschritte hin, die Schäden am Produkt oder anderen Gegenständen verursachen können.

  • Seite 7: Kurzanleitung

    3. Kurzanleitung Dieses Kapitel behandelt folgende Themen:  Aufbau des Oszilloskops  Einführung in die Benutzerführung  Prüfung vor Inbetriebnahmen  Funktionsprüfung  Tastkopfkompensation  Tastkopfdämpfung  Sicherheit bei der Tastkopfbenutzung  Durchführung der Selbstkalibrierung  Einführung ins Vertikalsystem  Einführung ins Horizontalsystem ...

  • Seite 8: Funktionstasten

    H2 H3 H4 H5 Funktionstasten Linkes/Rechtes Menü ausschalten Rechtes Anzeigemenü Unteres Anzeigemenü...

  • Seite 9: Rückseite

    Rückseite 1. Handgriff 2. Belüftungsschlitze 3. Multimeterbuchsen 4. Netzspannungsbuchse 5. Schmelzsicherung 6. Standfüsse 7. VGA Anschluss: Verbindung eines externen Monitors 8. LAN Anschluss: Zur Verbindung mit einem Netzwerk 9. USB Device Anschluss: Zur Verbindung mit dem PC 10. Diebstahlsicherung: Öffnung für Befestigung 11.

  • Seite 10: Bedienelemente

    Bedienelemente 1. Funktionstastenbereich: Hauptsteuerung für alle Funktionsmenüs 2. Funktionsgenerator Kontrolle: Menütasten für den Funktionsgenerator 3. Triggerkontrolle: Drehknopf und Menütasten für Triggersteuerung 4. Horizontaler Bereich: Dreh- und Drucktasten für den Horizontalen Bereich 5. Vertikaler Bereich: Dreh- und Drucktasten für Kanal 1 und Kanal 2, sowie MATH-Funktionstaste 6.

  • Seite 11: Einführung In Die Benutzersteuerung

    Einführung in die Benutzersteuerung 1. Wellenformdarstellungsbereich 2. RUN/STOP: Auch per Touchscreen anwendbar 3. Trigger-Status 4. Touchscreen-Funktionsmenü aktivieren 5. Blaue Linie zeigt Cursor-Position A un B (nur bei Cursor-Messung) 6. Die [T]-Markierung zeigt die horizontale Triggerposition 7. Zeigt die Triggerposition in der Speicherlänge an 8.

  • Seite 12: Prüfung Vor Inbetriebnahme

    Netzschalter " " ein. Das Gerät führt einen Selbsttest durch und zeigt das PeakTech-Logo an. Drücken Sie zuerst die “Utility”-Taste und danach die H1-Taste, um auf das Funktionsmenü (“Function”) zuzugreifen. Wählen Sie mithilfe des Multi-Drehknopfs “Kalibrieren” aus und drücken Sie die Taste H3, um “Werkseinst.”...

  • Seite 13: Tastkopfkompensation

    Drücken Sie die “Autoset”-Taste. Das Rechtecksignal mit einer Frequenz von 1 KHz und einem 5V SS-Wert wird nach wenigen Sekunden angezeigt Tastkopfkompensation Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden, müssen Sie den Tastkopf an den Eingangskanal anpassen. Ein nicht oder falsch kompensierter Tastkopf ergibt Messfehler. Führen Sie die Tastkopfkompensation wie folgt durch: 1.

  • Seite 14: Einstellen Des Tastkopfdämpfungsfaktors

    Einstellen des Tastkopfdämpfungsfaktors Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen. Wenn der eingestellte Tastkopfdämpfungsfaktor geändert oder überprüft werden soll, drücken Sie die Taste für das Funktionsmenü des jeweiligen Kanals und dann die dem Tastkopf entsprechende Auswahltaste, bis der richtige Wert angezeigt wird.

  • Seite 15: Selbstkalibrierung

    Selbstkalibrierung Mit der Auto-Kalibrierung lässt sich das Oszilloskop schnell in den optimalen Zustand für hochgenaue Messungen versetzen. Sie können dieses Programm jederzeit ausführen, müssen dies jedoch tun, wenn die Umgebungstemperatur um mehr als 5° C variiert. Entfernen Sie alle Tastköpfe und Kabel von den Eingangsbuchsen, bevor Sie die Auto-Kalibrierung durchführen.

  • Seite 16: Einführung Horizontalsystem

    Vertikalen Offset wieder auf 0 stellen: Drehen Sie den Knopf VERTICAL POSITION, um die vertikale Position des Kanals zu verändern und drücken Sie den VERTICAL POSITION - Knopf, um die vertikale Position auf 0 zurück zusetzen. Dies ist besonders hilfreich, wenn die Positionsspur weit aus dem Anzeigebereich verläuft, und das Signal sofort wieder in der Mitte des Bildschirms erscheinen soll.

  • Seite 17: Einführung Triggersystem

    Mit dem Einstellknopf „HORIZONTAL POSITION“ stellen Sie die horizontale Position des Signals im Wellenformfenster ein. Der Einstellknopf „HORIZONTAL POSITION“ dient zur Steuerung der Triggerverschiebung des Signals oder für andere Anwendungen. Wenn Sie ihn zum Triggern der Verschiebung verwenden, können Sie beobachten, dass die Wellenform sich horizontal bewegt und der Drehung des Einstellknopfes „Horizontal Position“...

  • Seite 18: Einführung Touchscreen Bedienung

    Einführung in die Touchscreen Bedienung Sie können bei diesem Modell verschiedene Oszilloskopfunktionen durch Berühren der Anzeige kontrollieren. Weiterhin können Sie auch immer die Tasten und Drehknöpfe am Gerät für die gleichen Einstellungen benutzen. Die Touchscreen-Sperre am oberen Bildschirmrand ist zum einschalten ( ) und ausschalten ( ) der Touchscreen Funktion gedacht.
  • Seite 19 Gestensteuerung im Normalmodus  Wählen Sie einen Kanal (CH1 oder CH2 Taste): Drücken Sie den zum Kanal gehörenden Zeiger (gelb/blau) auf der linken Seite der Anzeige.  Stellen Sie den Trigger-Level ein (Trigger-Level Drehknopf): „Wischen“ Sie am zum Kanal gehörenden Zeiger (gelb/blau) auf der rechten Seite der Anzeige.
  • Seite 20  Stellen Sie die horizontale Position ein (Horizontal Position Drehknopf): „Wischen“ Sie links/rechts in der Anzeige. Doppel und Einzel-Zoom Wenn im Touchscreen-Menüfenster ( ) Double-Zoom ausgewählt wird, können Sie im Anzeigebereich durch eine horizontal wischende Spreizbewegung die Zeitbasis und durch eine vertikal wischende Spreiz- bewegung die Spannungsteilung des aktuellen Kanals ändern: -19-...
  • Seite 21 Wählen Sie Single Zoom, erscheint beim berühren eines beliebigen Punktes im Hauptfenster ein Kontrollfeld für diese Funktionen:  Voltage/Division einstekken (Vertical Scale Drehknopf): Tippen Sie auf das obere, linke Feld des eingeblendeten Single Zoom Menüs, um die Volt/Div von CH1 zu ändern (gelb) oder das untere, linke Feld, um diese zu verringern.
  • Seite 22 Gestensteuerung im Wave Zoom Modus Drücken Sie die HOR-Taste, um in den Zoom Modus zu wechseln. Die obere Hälfte der Anzeige stellt das Hauptfenster dar, wobei die untere Hälfte den Zoom-Modus anzeigt. Der Zoom Modus ist die vergrößerte Darstellung des Hauptfensters. Mittig nach oben/unten wischen, um vertikale Position zu ändern Rechtsseitig nach oben/unten wischen, um Trigger-Level zu ändern -21-...
  • Seite 23 Mittig im Zoom-Fenster nach rechts/links wischen, um horizontale Position zu ändern Horizontale/Vertikale Einstellungen im Double Zoom Modus ändern Im Zoom-Fenster gleichzeitig nach links/rechts wischen, um horizontale Zeitbasis zu ändern und gleichzeitig nach oben/unten wischen, um vertikale Volt/Division zu ändern. -22-...

  • Seite 24: Andere Touchscreen Einstellungen

    Horizontale/Vertikale Einstellungen im Single Zoom Modus ändern In das Zoom-Fenster tippen, um das Menü zu öffnen, dann auf das entsprechende Symbol tippen, um den zugehörenden Wert zu ändern Andere Touchscreen Einstellungen  Cursor-Messungen: Hier zum umschalten zwischen horizontalen und vertikalen Linien wählen -23-...
  • Seite 25  Run/Stop: Doppelt auf Anzeigebereich tippen oder die zugehörenden Symbole oder anwählen, um die Wellenformdarstellung zu starten oder anzuhalten.  Touch Tastatur: Zur Eingabe von Wörtern, z.B. bei der Dateibenennung, können Sie die eingeblendete Tastatur benutzen:  Menüwert einstellen: In einigen Menüs gibt es Schieberegler für verschiedene Werte. Diese können Sie durch antippen des jeweiligen Symbols verändern: -24-...

  • Seite 26: Benutzeranweisungen Für Fortgeschrittene

    4. Benutzeranweisungen (für Fortgeschrittene) In den vorausgehenden Absätzen wurde der Benutzer bereits mit den grundlegenden Funktionen der Funktionsbereiche, Tasten und Knöpfe auf der Frontplatte des Oszilloskops vertraut gemacht. Auf der Grundlage der Einführung des vorherigen Kapitels, sollte der Benutzer bereits erste Erkenntnisse zur Änderung der Oszilloskopeinstellungen, Anwahl und Auswertung der Statusleisten und der allgemeinen Bedienung erhalten haben.

  • Seite 27: Vertikalsystem Einstellen

    Vertikalsystem einstellen Die VERTICAL-Funktionen umfassen 5 Menü-Tasten wie CH1 ～ CH2 und Math, sowie 8 Drehregler wie VERTICAL POSITION, VOLTS/DIV für jeden Messkanal. Einstellungen CH1 ～ CH2 Jeder Kanal hat ein voneinander unabhängiges Vertical-Menü mit auf diesem Kanal basierenden Funktionen. Wellenformdarstellung ein-/ausschalten (CH &...
  • Seite 28 Kanalkopplung einstellen Um z.B. Kanal 1 mit einem Rechtecksignal auf DC-Kopplungsbasis darzustellen, gehen Sie wie folgt vor: (1) Drücken Sie die CH1 –Taste um das Kanalmenü anzuzeigen. (2) Wählen Sie Coupling im unteren Menü an. (3) Wählen Sie DC im rechten Menü aus. DC und AC Komponenten werden somit erfasst. (4) Wählen Sie alternativ AC im rechten Menü.

  • Seite 29: Mathematische Funktionen

    Mathematische Funktionen Die mathematischen Funktionen werden verwendet um Messkanäle untereinander addiert, subtrahiert, multipliziert oder dividiert darzustellen. Alternativ kann die FFT-Funktion aktiviert werden. Funktionsumfang der mathematischen Funktionen: Funktionsmenü Setting Description ① ② Factor1 Quellsignal 1 auswählen (CH 1~ CH2) Wählt die mathematische Funktion zur Sign + - ×...

  • Seite 30: Fft-Funktion

    FFT Funktion Die FFT-Funktion (Fast Fourier Transformation) wandelt eine zeitbasierte Wellenform in ihre einzelnen Frequenzkomponenten. Diese Funktion kann sehr nützlich bei der Auswertung der Eingangssignale sein. Sie können diese gewonnenen Frequenzen z.B. mit bekannten Sytemfrequenzen aus System-Uhren, Oszillatoren oder Spannungsversorgungen abgleichen. Im Audiobereich spaltet die FFT-Funktion eine beliebige Wellenform in ihre Einzelbestandteile auf und zeigt so die Zusammensetzung eines Klanges und die Abstandsverhältnisse der Einzeltöne im Frequenzband, sowie die mittleren Pegel.
  • Seite 31 FFT-Fenster auswählen ■ Es gibt sechs FFT-Fenster. Jedes Fenster macht Kompromisse zwischen Frequenzauflösung und Amplitudengenauigkeit. Wählen Sie das Fenster danach aus, was Sie messen möchten und welche Merkmale Ihr Quellensignal aufweist. Die folgende Tabelle hilft Ihnen bei der Wahl des besten Fensters: Charakteristik Fenster...
  • Seite 32 Hinweise für die FFT Verwendung  Die Wellenform-Zoomfunktion funktioniert auch für FFT.  Verwenden Sie die dBV RMS-Skala für eine detaillierte Ansicht mehrerer Frequenzen, selbst wenn diese unterschiedliche Amplituden haben. Verwenden Sie die lineare RMS-Skala, um in einer Gesamtansicht alle Frequenzen miteinander zu vergleichen. ...

  • Seite 33: Horizontalsystem Einstellen

    Horizontalsystem einstellen Die HORIZONTAL-BEDIENELEMENTE bestehen aus der Taste HORIZ-MENU und Einstellknöpfen wie HORIZONTAL POSITION und SEC/DIV. Einstellknopf HORIZONTAL POSITION: mit diesem Einstellknopf regeln Sie die Horizontalpositionen aller Kanäle (einschließlich der durch mathematische Berechnung entstandenen), deren Auflösung sich mit der Zeitbasis ändert. Einstellknopf SEC/DIV: damit stellen Sie den horizontalen Skalenfaktor ein, mit dem Sie die Hauptzeitbasis oder das Fenster bestimmen.

  • Seite 34: Triggersystem Einstellen

    Triggersystem einstellen Der Trigger legt fest, wann das Oszilloskop mit dem Erfassen von Daten und der Anzeige der Wellenform beginnt. Einmal richtig eingestellt, kann der Trigger eine schwankende Anzeige in eine sinnvolle Wellenform umwandeln. Wenn das Oszilloskop mit der Datenerfassung beginnt, zeichnet es ausreichend Daten auf, um die Wellenform links vom Triggerpunkt darzustellen.
  • Seite 35 Trigger Kurzbeschreibung Die Single, Logic und Bus- Trigger menus warden nachfolgend beschrieben: Edge-Trigger: Tritt auf, wenn der Triggereingang durch eine spezifische Spannungsebene mit der angegebenen Steigung läuft. Video Trigger: Trigger Feldern oder Zeilen für Standard-Videosignal. Slope Trigger: Das Oszilloskop beginnt entsprechend der Steig- oder Fallgeschwindigkeit des Signals auszulösen.
  • Seite 36 Trigger-Level: Triggerpegel zeigt vertikale Trigger Position Kanals. Drehen Trigger Level-Regler oder „sliden“ Sie auf dem Touchscreen nach oben oder nach unten, um den Trigger-Level zu bewegen. Während des Einstellens wird eine orange-rot gestrichelte Linie dargestellt, um die "trig" Position zu zeigen, und der Wert der Trigger-Level Änderungen wird an der rechten Ecke dargestellt. Nach der Einstellung verschwindet die gepunktete Linie.
  • Seite 37 Slope Trigger Menü: Menü Einstellung Beschreibung Trigger Modus Slope Vertikaler Trigger-Typ als Slope-Triggerung festlegen Kanal 1 als Triggersignal. Source Kanal 2 als Triggersignal. slope Flanke festlegen When Einstellen der Slope-Bedingung; Einstellen der Zeit mithilfe des Multi ( ) Drehknopfes. High level Einstellen des High-Pegels mithilfe des G -Drehknopfes.
  • Seite 38 5. Runt Trigger Beim Runt-Trigger werden Pulse erfasst, welche durch ein Triggerlevel laufen, aber nicht durch ein weiteres, wie in der Grafik dargestellt. Im Runt-Trigger Modus wird die Einstellungsinformation am unteren rechten Bildrand dargestellt, z.B.: zeigt an, das der Runt-Trigger auf CH1 mit positiver Polarität ausgewählt wurde und die Differenz zwischen dem Up-Level und Low-Level Schwellenwert 0.00mV beträgt.
  • Seite 39 6. Windows Trigger Stellt einen hohen und einen niedrigen Trigger-Level zur Verfügung, wobei das Oszillsokop triggert, wenn ein Signal durch das hohe oder das niedrige Trigger-Level läuft. Im Windows-Trigger Modus wird die Einstellungsinformation am unteren rechten Bildrand dargestellt, z.B.: zeigt an, das der Windows-Trigger auf CH1 mit positiver Polarität ausgewählt wurde und die Differenz zwischen dem Up-Level und Low-Level Schwellenwert 0.00mV beträgt.
  • Seite 40 Timeout Trigger Menü: Menü Einstellung Beschreibung Trigger Modus Timeout Vertikaler Trigger-Typ als Timeout-Triggerung festlegen Kanal 1 als Triggersignal. Source Kanal 2 als Triggersignal. Wählen Sie die Level-Einstellung mit dem Multi ( ) – Up Level Threshold Drehknopf oder tippen Sie per Touchscreen auf +/- für die Low Level Einstellung des Schwellenwertes Polarity...

  • Seite 41: Logic Trigger

    Menü Einstellung Beschreibung Trigger Modus Nth Edge Vertikaler Trigger-Typ als Nth Edge-Triggerung festlegen Kanal 1 als Triggersignal. Source Kanal 2 als Triggersignal. Edge Triggert auf steigender Flanke des Eingangssignals wenn das Spannungslevel das festgelegte Triggerlevel trifft. Edge Triggert auf steigender Flanke des Eingangssignals wenn das Spannungslevel das festgelegte Triggerlevel trifft.
  • Seite 42 Bus Trigger 1. SPI Trigger auf spezifizierte Daten, wenn die Timeout-Konditionen erfüllt werden. Bei der Nutzung des SPI- Triggers müssen SCL und SDA Daten spezifiziert werden. Im SPI-Trigger Modus wird die Einstellungsinformation am unteren rechten Bildrand dargestellt, z.B.: zeigt an, das der Trigger im SPI-Modus ist, CH1 als Trigger Level 0.00mV und CH2 als Trigger Level 0.00mV ist.
  • Seite 43 1. I2C Der I2C Serial Bus besteht aus SCL und SDA. Die Übertragungsrate wird von SCL bestimmt und die Übertragungsdaten von SDA. Wie im Bild dargestellt, kann das Oszilloskop auf Start, Restart, Stop, Ack Lost, eine spezifische Geräteadresse oder einen Datenwert getriggert werden. Im I2C-Trigger Modus wird die Einstellungsinformation am unteren rechten Bildrand dargestellt, z.B.: zeigt an, das der Trigger im I2C-Modus ist, CH1 als Trigger Level 0.00mV und CH2 als Trigger Level 0.00mV ist.
  • Seite 44 1. RS232 RS232 ist eine serielle Kommunikationsart genutzt für die Datenübertragung zwischen PC und Terminal. Ein Character wir als Frame aus Daten übertragen, welche aus 1 Start-bit, 5-8 Datenbits, 1 Checkbit und 1- 2 Stoppbits bestehen. Im RS232-Trigger Modus wird die Einstellungsinformation am unteren rechten Bildrand dargestellt, z.B.: zeigt an, das der Trigger im RS232-Modus und das Trigger Level von CH1 0.00mV ist.

  • Seite 45: Bedienung Des Funktionsmenüs

    Bedienung des Funktionsmenüs Der Bedienbereich des Funktionsmenüs umfasst 8 Funktionsmenütasten: Measure, Acquire, Utility, Autoscale, Save, Display und Help, sowie 3 Sofortwahltasten: Autoset, Run/Stop, Single. Sampling Einstellungen (Abtastfunktion) Drücken Sie die Acquire-Taste; wählen Sie Acyu Mode, Length oder PERF Mode um die Abtastfunktion einzustellen.

  • Seite 46: Display-Menü Einstellungen

    Display-Menü Einstellungen (in Acquire) Drücken Sie die Acquire-Taste; Wählen Sie Wave Anzeige, XY Modus oder Cymometer als Einstellung. Beschreibung des Acquire Menüs: Menü Einstellung Beschreibung Dots Nur die Abtastpunkte der Wellenform werden angezeigt. Type Vect Der Raum zwischen den Abtastpunkten wird mit einer Linie verbunden.
  • Seite 47 XY Modus: XY-Modus wird verwendet, um die Amplitude von einer Wellenform gegen die Amplitude von einem anderen anzuzeigen. Der Datenpunkt aus der ersten Wellenform legt die horizontale Lage fest, während der entsprechende Datenpunkt aus der zweiten Wellenform die vertikale Position für jeden Punkt angezeigt.

  • Seite 48: Wellenformen Speichern Und Wiederaufrufen

    Wellenform speichern und wiederaufrufen Drücken Sie die Save-Taste zum öffnen des Speichermenüs am unteren Bildrand. Hier können Sie Wellenformen, Konfigurationen, Bildschirmfotos speichern oder auch Wellenformen als Film Aufnehmen. Menü Einstellung Beschreibung Wave Speichertyp auwählen Configure Konfiguration Type Image Screenshot erstellen Record Wellenform als Film aufnehmen Wenn der Typ Wave ist, zeigt das Menü...
  • Seite 49 Wellenformaufzeichnung Das Oszilloskop kann 100 Wellenformen speichern, welche mit der aktuellen Wellenform zeitgleich wieder angezeigt werden können. Die aufgerufenen Wellenform kann nicht nachträglich eingestellt werden, sonder verbleibt in der Form, in welcher sie aufgenommen wurde. Um beispielsweise eine Wellenform von CH1 auf die Speicheradresse 1 zu sichern, gehen Sie wie folgt vor: Drücken Sie die Save-Taste Speichern: Wählen Sie Type im unteren Menü...
  • Seite 50 System-eigene Funktion zum formatieren Verbinden Sie den USB-Stick mit dem PC. Klicken Sie rechts auf ComputerManage (Win7) oder rechtsklick auf das Windows –Symbol (Win10) und dann auf Disk Management. Im Disk Management Menü finden Sie alle Informationen zu den angeschlossenen Datenträgern, Wählen Sie den USB-Speicher, wie im nachfolgenden Beispiel 1 und 2 rot markiert: 4.
  • Seite 51 6. Formatierungsprozess 7. Prüfen Sie, ob die Formatierung durchgeführt wurde und nun FAT32 mit einer Clustergröße 4096 angezeigt wird. Minitool „Partition Wizard“ zur Formatierung benutzen Laden Sie das Programm unter herunter http://www.partitionwizard.com/free-partition-manager.html Tipp: Es gibt viele verschiedene Partitionsprogramme, wobei „Partition Wizard“ hier nur als Beispiel genutzt wird.
  • Seite 52 Klicken Sie auf den roten Bereich und wählen Format. Stellen Sie FAT32 und 4096 als Clustergröße ein, dann klicken Sie OK. Klicken Sie auf Apply im oberen linken Menü und dann auf Yes zur Bestätigung. Formatierungsprozess -51-...
  • Seite 53 Formatierungsprozess erfolgreich. Aufnahmen speichern und wiedergeben Die Wellenformaufnahme kann die aktuelle Wellenform aufnehmen und als Film speichern. Sie können den Intervall zwischen 1ms und 1000s einstellen, wobei maximal 1000 Frames aufgezeichnet werden. Sie können die Aufnahme intern oder extern speichern. Bei interner Speicherung können Sie zwischen 4 Optionen wählen: OFF, Record, Playback und Storage.
  • Seite 54 Storage: Speichert die aktuelle Wellenformaufnahme bezüglich der festgelegten Start- und Stop-Frames. Das Storage-Menü wird wie folgt dargestellt: Menü Einstellung Beschreibung Storage Start Frame Drehen Sie den M-Drehknopf um die Nummer des Start Mode Aufnahme- Frames einzustellen (1-1000) Frame Set End Frame Drehen Sie den M-Drehknopf um die Nummer des End Aufnahme- Frames einzustellen (1-1000) Save...
  • Seite 55 Nutzen Sie die Wellenformaufnahme wie folgt beschrieben: 1. Drücken Sie die Save-Taste. 2. Wählen Sie Type im unteren Bildmenü, wählen Sie Record mit dem M-Drehknopf oder Touchscreen. 3. Wählen Sie Mode im unteren Bildmenü und OFF im rechten Menü. 4. Im unteren Menü wählen Sie Storage als External. 5.

  • Seite 56: Zusätzliche Systemfunktionen Einstellen

    Zusätzliche Systemfunktionen einstellen  Config Drücken Sie den Utility Knopf und wählen Function im unteren Bildmenü, dann wählen Sie Configure im linken Menü. Das Konfigurationsmenü wird wie folgt dargestellt: Menü Einstellung Beschreibung Language Chinese Stellt die Systemsprache ein. Die auswählbaren Sprachen können mit verschiedenen Firmware English versionen variieren.
  • Seite 57 Self-Calibration Die Selbstkalibrierung kann bei fehlerhafter Messung oder einem großen Einfluss von Umgebungs- temperaturen helfen, ein besseres Messergebnis zu erzielen. Sollte sich die Umgebungstemperatur stark (über 5°C) erhöhen, sollte prinzipiell eine Selbstkalibrierung durchgeführt werden um eine bestmögliche Genauigkeit zu erzielen. Bevor eine Selbstkalibreirung durchgeführt wird, entfernen Sie alle Tastköpfe von den Anschlüssen des Gerätes.
  • Seite 58 3. Create rule: Wählen Sie Rule im unteren Menü, dann die Quelle „Source“ im rechten Menü und die Auswahl der Quelle im linken Menü. Stellen Sie die Horizontal und Vertical Toleranz im rechten Menü ein. Abschließend Create im rechten Menü anwählen, um die Regel zu erstellen. 4.

  • Seite 59: Automatische Messfunktionen

     LAN Set Zur Nutzung des LAN-Netzwerkanschluss oder der Wi-Fi (W-Lan) mit dem Computer oder der Datenverbindung mit einem Android-Telefon über WiFi, lesen Sie bitte die zugehörigen Artikel „Verbindung mit dem PC“ oder „WiFi Verbindung zum Android Gerät“. Automatische Messfunktionen Drücken Sie die Measure –Taste um in das Menü...
  • Seite 60 Die Messwerte werden im unteren, linken Messfeld automatisch angezeigt (rote Markierung). Automatische Messung der Spannungsparameter Das Oszilloskop bietet automatische Spannungsmessungen einschließlich Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot und Preshoot. Das nachfolgende Bild gibt einen Impuls mit einigen Spannungsmesspunkten wieder.
  • Seite 61 Automatische Messung der Zeitparameter Das Oszilloskop bietet automatische Messungen der Zeitparameter einschließlich Frequenz, Periode, Rise Time, Fall Time, +Width, -Width, Delay A→B , Delay A→B und Duty Cycle. Folgendes Bild zeigt einen Puls mit einigen Zeitmesspunkten: Fall Time Rise Time +Width -Width Rise Time: (Anstiegszeit) Die Zeit, die die Vorderflanke des ersten Impulses in der Kurve benötigt, um von...

  • Seite 62: Cursor-Messungen

    Cursor Messungen Drücken Sie die Cursor Taste um einen Cursor einzuschalten und in der Anzeige darzustellen. Drücken Sie die Taste nochmals, um den Cursor wieder auszuschalten. Cursor-Messungen im Normalmodus Das Cursor-Menü wird nachfolgend beschrieben: Menü Einstellung Beschreibung Type Voltage Zeigt den Cursor der Spannungsmessung an Time Zeigt den Cursor der Zeitmessung an Time&Voltage...
  • Seite 63 Auto Cursor Bei der Auto Cursor Einstellung wird der horizontale Cursor an den Schnittpunkten der vertikalen Cursor mit der Wellenform gesetzt. Bewegen Sie die Cursor mit Gestensteuerung Bitte lesen sie hierzu den Artikel „Andere Touchscreen Einstellungen“ Cursor Messungen im FFT Modus: Im FFT Modus drücken Sie die Cursor Taste, um das Cursor-Menü...

  • Seite 64: Autoscale Funktion

    Eine Beschreibung des Cursor-Menü im FFT Modus finden Sie nachfolgend: Menü Einstellung Beschreibung Type Vamp Zeigt die Vamp Cursor-Messung an Freq Zeigt den Frequenzmessungs-Cursor der an Freq&Vamp Zeigt Cursor der Frequenz- und Vamp Messung an Auto Cursor Horizontale Cursor werden als die Schnittpunkte der vertikalen Cursor mit der Wellenform angezeigt Line Type Freq...
  • Seite 65 Drücken Sie Autoscale um folgendes Menü darzustellen: Menü Einstellung Beschreibung Einschalten der Autoscale-Funktion. AutoScale Ausschalten der Autoscale-Funktion. Sowohl vertikale als auch horizontale Einstellungen verfolgen und anpassen. Mode Nur horizontale Skala verfolgen und anpassen. Nur vertikale Skala verfolgen und anpassen. Wellenformen mit mehreren Perioden anzeigen. Wave Nur eine oder zwei Perioden anzeigen.

  • Seite 66: Help Funktion

    Help Funktion 1. Drücken Sie die Help-Taste und die Übersicht erscheint. 2. Drücken Sie Prev Page oder Next Page um die Hilfethemen durchzuschalten oder nutzen Sie den M- Drehknopf, sowie die Touchscreen Funktion zur Auswahl. 3. Drücken Sie OK, wenn Sie Details des Themas einsehen möchten. 4.
  • Seite 67 Wellenform per Autoset auswerten 5 Arten: Sine, Square, Video Signal, DC Level, Unbekanntes Signal Die entsprechenden Menüs werden nachfolgend dargestellt: Sinus (Multi-Periode, Single-Periode, FFT, Cancel Autoset) Rechteck (Multi-Periode, Single-Periode, Steigende Flanke, Fallende Flanke, Cancel Autoset) Video Signal: DC Level, Unbekanntes Signal: Beschreibung der Icons: Multi Period: Zeigt mehrere Perioden gleichzeitig an...

  • Seite 68: Bildschirmfoto Drucken

    Bildschirmfoto drucken Um ein Bildschirmfoto direkt zu drucken, gehen Sie wie folgt vor: 1. Schließen Sie einen Drucker an den USB Device Port auf der Rückseite des Gerätes an. Hinweis: Der Drucker muss PictBridge kompatible Treiber haben. 2. Drücken Sie die Utility Taste und wählen Sie unter Function den Menüpunkt Output. 3.

  • Seite 69: Arbitrary Funktionsgenerator

    5. Arbiträr Funktionsgenerator Das Oszilloskop verfügt über einen integrierten Single-Channel Arbiträr-Funktionsgenerator mit 25 MHz. Der Generator liefert 4 Basis-Wellenformen (Sinus, Rechteck, Rampe und Puls), sowie 46 integrierte Arbiträr-Wellenformen (z.B. Noise, Exponential Rise, Exponential Fall, Sin(x)/x, Treppenstufe). Sie können auch eigene Wellenformen erstellen und diese intern oder extern auf USB abspeichern. Anschluss Drücken Sie die Utility Taste, dann Function im unteren Menü.

  • Seite 70: Sinussignal

    Sinus Signal Die Parameter des Sinus-Signals im rechten Menü sind: Frequency/Period, Amplitude/High Level, Offset/Low Level. Frequenzeinstellungen Stellen SIe die Frequency im rechten Menü (Wenn Frequency nicht dargestellt wird, wählen Sie Period und drücken dann erneut diese Taste, um wieder auf Frequency umzuschalten). Für die Einstellungen der Parameter im rechten Menü, gehen Sie wie folgt vor: Es gibt drei Möglichkeiten die Parameter zu verändern: 1.

  • Seite 71: Offset Einstellungen

    Periodeneinstellung Wählen Sie die Period im rechten Menü (Wenn Period nicht dargestellt wird, wählen Sie Frequency und drücken dann erneut diese Taste, um wieder auf Period umzuschalten). Amplitudeneinstellung Wählen Sie die Amplitude im rechten Menü (Wenn Amplitude nicht dargestellt wird, wählen Sie High Level und drücken dann erneut diese Taste, um wieder auf Amplitude umzuschalten).

  • Seite 72: Tastverhältnis Einstellung

    Tastverhältnis Einstellung Wählen Sie Duty Cycle im rechten Menü der Pulse-Wellenform, stellen Sie dann die Parameter im rechten Menü ein. (Wenn Duty Cycle nicht dargestellt wird, wählen Sie Width und drücken dann erneut diese Taste, um wieder auf Duty Cycle umzuschalten). Arbiträr Signale Die Parameter des Arbitrary-Signals im rechten Menü...
  • Seite 73 Integrierte Arbiträr-Wellenformen Name Erklärung Übliche Wellenformen StairD Treppenstufe abwärts Stair U Treppenstufe aufwärts Stair DU Treppenstufe abwärts und aufwärts Trapezia Trapez-Wellenform RoundHalf Halbrunde Wellenform AbsSine Absolutwert eines Sinus AbsSineHalf Absolutwert eines Halbsinus SineTra Transversal abgeschnittene Sinuswelle SineVer Vertikal abgeschnittene Sinuswelle NegRamp Negative Rampe AttALT...

  • Seite 74: Nutzergenerierte Wellenformen

    Nutzergenerierte Wellenformen 1. Drücken Sie die AFG Taste um das Generatormenü zu öffnen. Wählen Sie Arb im unteren Menü, dann Others und New, um in die Wellenformerstellung zu gelangen. 2. Stelen Sie die Anzahl der Punkte der Wellenform ein: Wählen Sie Points im rechten Menü, drehen Sie dann den M-Drehknopf zum Festlegen der Anzahl oder nutzen Sie das Touchscreen Feld.
  • Seite 75 Geben Sie den Dateinamen über die Soft-Tastatur ein und bestätigen Sie diesen mit der -Taste. Die Wellenform wird nun als BIN-Datei im gewählten Ordner gespeichert. Hinweis: Sie können Dateinamen mit maximal 35 Buchstaben eingeben. Gespeicherte Wellenform wieder aufrufen 1. Drücken Sie AFG und wählen dann Arb im unteren Menü. Dann wählen Sie Others und File browse. 2.

  • Seite 76: Multimeter

    6. Multimeter Eingangsbuchsen Die Eingangsbuchsen des Digitalmultimeters liegen auf der Rückseite des Gerätes und sind ent- sprechend mit 10A, mA, COM und V/Ω/C markiert. DMM Menü Drücken Sie die DMM –Taste auf der Frontseite des Gerätes, um die Multimeterfunktion ein- und auszuschalten.

  • Seite 77: Dmm Informationsfenster

    DMM Informationsfenster Das Digitalmultimeterfenster wird in der oberen rechten Ecke der Anzeige dargestellt. Beschreibung 1. Manuell/Auto-Bereichsanzeiger: Manual bedeutet, daß der Messbereich manuell festgelegt werden muss, wobei Auto den Messbereich automatisch umschaltet. 2. Messmodianzeiger: Spannungsmessung Strommessung Widertandsmessung Diodenmessung Kapazitätsmessung Durchgangsprüfung 3. Data-Hold ist aktiviert 4.
  • Seite 78 AC/DC Strommessung Messen Sie einen Strom unter 400mA wie folgt: 1. Drücken Sie die DMM Taste auf der Frontseite des Gerätes. Dann Drücken Sie Current im unteren Menü mehrfach, um zwischen ACA (Wechselstrom) und DCA (Gleichstrom) umzuschalten. 2. Schließen Sie die Schwarze Prüfleitung an die COM Buchse und die rote Prüfleitung an die mA Buchse.

  • Seite 79: Multimeter Funktionen

    Diodenmessung: 1. Drücken Sie die DMM Taste auf der Frontseite des Gerätes. Dann Drücken Sie R im unteren Menü mehrfach, um zwischen Widerstand, Diode und Kapazität umzuschalten, bis markiert ist. 2. Schließen Sie die Schwarze Prüfleitung an die COM Buchse und die rote Prüfleitung an die V/Ω/C Buchse.

  • Seite 80: Informatiosanzeige

    Informationsanzeige: 1. Wählen Sie Configure im unteren Menü und drücken dann Show Info im rechten Menü als ON. Die Messanzeige wird dargestellt. 2. Drücken Sie OFF, um die Messanzeige des Multimeters auszuschalten. Auto oder Manuelle Bereichswahl: Sie können den Messwert in der Anzeige einfrieren. 1.

  • Seite 81: Usb Schnittstelle

    7. Kommunikation mit dem PC Diese Touchscreen Oszilloskopserie kann über LAN in ein Netzwerk integriert werden oder über USB direkt zur Datenaufzeichnung mit einem PC verbunden werden. Gehen Sie zur Verbindung vor, wie in nachfolgenden Abschnitten beschrieben. USB Schnittstelle Verbindung: Benutzen Sie ein Standard USB-Kabel und verbinden es mit dem USB-Device Anschluss auf der Geräterückseite.

  • Seite 82: Direktverbindung

    Beispiel stellen wir die IP-Adresse auf 192.168.1.71 ein und die Teilnetzmaske (Subnet mask) ist 255.255.255.0. ® Einstellen der Netzwerkparameter der PeakTech Oszilloskop-Software: Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt “Communications” die Option “Ports-settings” (Porteinstellungen). Setzen Sie die Option “Connect using” (Verbinden über) auf LAN.
  • Seite 83 4. Netzwerkeinstellungen im Oszilloskop ändern: Drücken Sie die Utility –Taste und wählen Sie LAN Set im unteren Menü. Stellen Sie unter Type die gewünschte Verbindungsart als LAN ein und wählen Set, um das rechte Einstellungsmenü zu öffnen. Führen Sie dann im rechten Menü die gleichen Einstellungen durch, wie diese in der PC-Software vorgenommen wurden.

  • Seite 84: Verbindung Über Router

    Adresse auf 192.168.1.71 ein; die Teilnetzmaske (Subnet mask) ist 255.255.255.0, der Standard- Gateway ist 192.168.1.1. ® 3. Einstellen der Netzwerkparameter der PeakTech Oszilloskop-Software: Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt “Communications” die Option “Port-settings” (Porteinstellungen). Setzen Sie die Option “Connect using” (Verbinden über) auf LAN. Die ersten drei Byte der IP-Adresse sind dieselben wie bei der IP-Adresse in Schritt (2).
  • Seite 85 Netzwerkeinstellungen im Oszilloskop ändern: Drücken Sie die Utility –Taste und wählen Sie LAN Set im unteren Menü. Stellen Sie unter Type die gewünschte Verbindungsart als LAN ein und wählen Set, um das rechte Einstellungsmenü zu öffnen. Führen Sie dann im rechten Menü die gleichen Einstellungen durch, wie diese in der PC-Software vorgenommen wurden.

  • Seite 86: Wifi Verbindung Zum Pc

    WiFi Verbindung zum PC Als WiFi Access Point mit dem PC verbinden: Sie können das Oszilloskop als W-LAN Zugangspunkt einstellen, sodaß Sie kein vorhandenes W-LAN benötigen, um das Oszilloskop über W-LAN mit einem PC zu verbinden. Der PC Muss WiFi (W-LAN) unterstützen.

  • Seite 87: Mit Wifi Station Verbinden

    8. Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt “Communications” die Option “Ports-settings” (Porteinstellungen). Setzen Sie die Option “Connect using” (Verbinden über) auf LAN. Geben Sie die IP 192.168.1.1 ein und stellen Sie den gleichen Port ein, welchen Sie im Gerät eingestellt haben.
  • Seite 88 6. Wählen Sie Save Set im unteren Menü, um die getätigten Einstellungen zu speichern. 7. Stellen Sie nun die Netzwerkparameter Ihres Computers ein. Die ersten drei Bytes der IP adresse sollten die gleiche sein, welche im Oszilloskop angezeigt werden, während das letzte Byte sich unterscheiden sollte.

  • Seite 89: Wifi Verbindung Zum Android-Gerät

    Installation der Application Laden Sie die aktuelle Android-App aus dem Google Play-Store herunter oder von unserer Homepage unter: http://peaktech.de/produktdetails/kategorie/n-in-1-multifunktions-messgeraet/produkt/peaktech-1360.html Als WiFi Access Point mit Android verbinden: Sie können das Oszilloskop als W-LAN Zugangspunkt einstellen, sodaß Sie kein vorhandenes W-LAN benötigen, um das Oszilloskop über W-LAN mit einem Android-Gerät zu verbinden.
  • Seite 90 7. Öffnen Sie die WiFi Einstellungen Ihres Android Gerätes. Wählen Sie das vom Oszilloskop erstellte W-LAN über den Access-Point aus und geben das gewählte Passwort ein. 8. Starten Sie die installierte Android App mit folgendem Icon auf Ihrem Mobilgerät: 9. Klicken Sie auf Connect. -89-...

  • Seite 91: Mit Wifi Station Verbinden

    10. Stellen Sie die IP und Port auf die gleichen Einstellungen, welche im Oszilloskop festgelegt wurden. Klicken Sie dann auf Confirm, um die Verbindung zu starten oder auf History, um schon einmal getätigte Einstellungen wieder aufzurufen. Mit WiFi Station verbinden: Sie können das Oszilloskop auch über ein vorhandenes W-LAN mit einem PC verbinden, welcher mit dem gleichen W-LAN verbunden ist.
  • Seite 92 7. Öffnen Sie die WiFi Einstellungen Ihres Android Gerätes. Wählen Sie das vorhandene W-LAN über den aus und geben das bekannte Passwort ein, wenn ihr Mobilgerät noch nicht in dem W-LAN angemeldet war. 8. Starten Sie die installierte Android App mit folgendem Icon auf Ihrem Mobilgerät: 9.

  • Seite 93: Menüführung

    Klicken Sie dann auf Confirm, um die Verbindung zu starten oder auf History, um schon einmal getätigte Einstellungen wieder aufzurufen. Menüführung Menü öffnen (unten rechts) Share: Bild/Wellenform mit Messaging-Dienst teilen Save: Bild/Wellenform speichern (bmp, png, bin, csv) Feedback: Meinung zur App an info@peaktech.de abgeben Quit: App verlassen -92-...
  • Seite 94 Triggerquellen Menü Vom linken Rand wischen, um das Triggerquellenmenü anzuzeigen Kontrollmenü des Genrators Berühren, um das Funktionsgenerator-Menü zu öffnen Ausgewählten Kanal ein- Kanal auswählen Wellenform auswählen oder ausschalten Parameter der ausgewählten Wellenform einstellen Punkte mit Linien verbinden Helligkeit der Gitterlinie Auto-Messung einstellen einstellen -93-...

  • Seite 95: Gestenkontrolle

    Cursor Menü Zeit Cursor einstellen Spannungs-Cursor einstellen Messanzeige des Cursors Einstellungsmenü APP Informationen anzeigen Detaillierte Einstellungen öffnen Gestenkontrolle Zeigt die vertikale Position, wenn Änderungen per Touch- Funktion durchgeführt werden -94-...
  • Seite 96 Links/rechts wischen, um horizontale Position zu verändern Gleichzeitig nach oben und unten spreizen, um die Voltage/Division zu ändern oder nach links und rechts spreizen, um die horizontale Zeitbasis zu ändern -95-...

  • Seite 97: Anwendungsbeispiele

    7.Anwendungsbeispiele Beispiel 1: Messen eines einfachen Signals Sie können ein unbekanntes Signal beobachten und schnell die Frequenz sowie den Spitze-Spitze-Wert dieses Signals anzeigen und messen. Gehen Sie für eine schnelle Anzeige dieses Signals wie folgt vor: 1. Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X ein.
  • Seite 98 Beispiel 2: Verstärkung eines Verstärkers messen Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X ein. Verbinden Sie CH1 des Oszilloskops mit dem Signaleingang der Schaltung und CH2 mit dem Ausgang. Bedienung: 1.

  • Seite 99: Beispiel 3: Messung Eines Einzelsignals

    Beispiel 3: Messung eines Einzelsignals Mit dem digitalen Oszilloskop ist es ganz einfach, ein nicht-periodisches Signal wie beispielsweise einen Impuls oder eine Signalspitze usw. aufzuzeichnen. Allerdings stellt sich das allgemeine Problem, wie ein Trigger eingerichtet werden soll, wenn Sie das Signal nicht kennen? Ist z.B. der Impuls ein TTL- Logiksignal, sollten Sie den Triggerpegel auf 2 V einstellen und die Triggerflanke auf die steigende Flanke einstellen.

  • Seite 100: Beispiel 4: Detaillierte Signalanalyse

    Beispiel 4: Detaillierte Signalanalyse Die meisten elektronischen Signale weisen Rauschen auf. Dieses Oszilloskop bietet die sehr wichtige Funktion um zu ermitteln, was sich in dem Rauschen befindet, und den Rauschpegel zu reduzieren. Rauschanalyse Der Rauschpegel weist manchmal auf eine Störung in der elektronischen Schaltung hin. Mithilfe der Spitzenerkennungsfunktion Peak Detect können Sie mehr über dieses Rauschen erfahren.

  • Seite 101: Beispiel 5: Anwendung Der X-Y Funktion

    Beispiel 5: Anwendung der X-Y Funktion Untersuchen der Phasendifferenz zwischen den Signalen beider Kanäle Beispiel: Testen des Phasenwechsels eines Signals nach dem Durchgang durch eine Schaltung. Der X-Y-Modus ist sehr nützlich für das Prüfen der Phasenverschiebung zweier verbundener Signale. Dieses Beispiel zeigt Ihnen Schritt für Schritt, wie Sie den Phasenwechsel des Signals prüfen, nachdem es einen bestimmten Schaltkreis durchlaufen hat.

  • Seite 102: Fehlerbehebung

    8.Fehlerbehebung 1. Das Oszilloskop ist eingeschaltet, aber keine Anzeige erscheint.  Prüfen Sie, ob der Strom richtig angeschlossen ist.  Prüfen Sie, ob die Sicherung neben der Netzeingangsbuchse nicht durchgebrannt ist (die Abdeckung kann mit einem Schlitzschraubendreher aufgehebelt werden).  Starten Sie das Gerät nach Durchführung der oben genannten Prüfungen erneut.

  • Seite 103: 11.Technische Spezifikationen

    Führen Sie die “Selbstkalibrierung” durch, wenn sich die Betriebstemperatur um bis oder sogar über 5℃ ändert (siehe „Durchführen der Selbstkalibrierung“).  Alle technischen Daten, mit Ausnahme der mit „typisch“ bezeichneten, können erfüllt werden. Leistungsmerkmale Anmerkungen Bandbreite P 1360 100MHz Kanäle Vertikale Auflösung (A/D) 12 bit Modus Normal, Peak Detect, Mittelwert...
  • Seite 104 8 bits Auflösung (2 Kanäle gleichzeitig) A/D Wandler 12 bits Auflösung (1 Kanal) Empfindlichkeit 1mV/div~10V/div ±2V(1mV/div～50mV/div)； Verdrängung ±20V(100mV/div～1V/div)； ±200V(2V/div～10V/div) Analogbandbreite P 1360 100MHz Niedrigste Vertikal System ≥5Hz (at input, AC Kopplung, -3dB) Frequenz ≤3.5ns (am Eingang, typisch) P 1360 DC Genauigkeit 1mV ; ±3% DC Genauigkeit Average≥16: ±(3% rdg + 0.05 div) for △V...
  • Seite 105 Trigger: Leistungsmerkmale Bemerkungen Intern ±5 div von Bildschirmmitte Triggerpegel ±2 V Bereich EXT/5 ±10 V Intern ±0.3div Triggerpegel Genauigkeit ± (10mV + 6% des Set Value) (typisch) EXT/5 ± (50mV + 6% des Set Value) Trigger Entsprechend der Speicherlänge und Zeitbasis Verdrängung Trigger Holdoff 100ns~10s...

  • Seite 106: Allgemeine Spezifikationen

    Wellenformgenerator Leistungsmerkmale Bemerkungen Max. Ausgangsfrequenz 25 MHz Sampling 125 MS/s Kanäle Vertikale Auflösung 14 bits 10mVpp – 6Vpp Amplitudenbereich Wellenformlänge 8 kPts. Standard-Wellenformen Sinus, Rechteck, Rampe, Puls Arbiträr-Wellenformen 46 Built-in Digital-Multimeter Leistungsmerkmale Bemerkungen Anzeige 3 ¾ Digitalstellen (Max. 4000) 0V – 1.5V Diode 10 MΩ...

  • Seite 107: 12. Anhang

    Warnung: Stellen Sie sicher, dass das Gerät vollständig trocken ist, bevor Sie es wieder in Betrieb nehmen. Anderenfalls besteht die Gefahr von Kurzschlüssen oder Stromschlägen. HINWEIS: Bitte installieren Sie die mitgelieferte Software inklusive aller USB-Treiber, bevor Sie das PeakTech® Oszilloskop mit Ihrem PC verbinden. -106-...
  • Seite 108 Hinweise zur Batterie Batteriezustandsanzeige Laden des Oszilloskops Schließen Sie das Netzkabel an eine Stromquelle an. Schalten Sie das Gerät mit dem Netzschalter ― ○ auf der Geräterückseite ein (vergewissern Sie sich, dass die “―”-Seite heruntergedrückt wird). Leuchtet die Batteriezustandsanzeige auf dem Bedienfeld gelb, wird die Batterie aufgeladen. Nach vollständigem Aufladen leuchtet die Anzeige grün.
  • Seite 109 Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech 09/2016 EHR ® PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany   +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...

  • Seite 111: General Warranty

    PeakTech for warranty work may be new or reconditioned like new performance. All replaced parts, modules and products become the property of PeakTech. In order to obtain service under this warranty, customer must notify PeakTech of the defect before the expiration of the warranty period. Customer shall be responsible for packaging and shipping the defective product to the service center designated by PeakTech, and with a copy of customer proof of purchase.
  • Seite 112 Table of Contents 1. General Safety Requirements ..................1 2. Safety Terms and Symbols ....................2 3. Junior User Guidebook ....................4 Introduction to the Structure of the Oscilloscope ..............5 Front Panel ............................... 5 Front Panel Menu Buttons ........................6 Rear Panel ..............................
  • Seite 113 How to Operate the Function Menu ..................48 How to Implement Sampling Setup ....................... 48 How to Set the Display System ......................49 How to Save and Recall a Waveform ..................... 50 How to Record/Playback Waveforms ....................57 How to Implement the Auxiliary System Function Setting ..............60 How to Measure Automatically......................
  • Seite 114 Testing for Continuity ..........................87 Multimeter Features ........................87 Data Hold Mode ............................. 87 Information Display ..........................87 Auto or Manual Range ........................... 88 Making Relative Measurements ......................88 7. Communication with PC ....................89 Using USB Port .......................... 89 Using LAN Port .........................

  • Seite 115: General Safety Requirements

    1.General Safety Requirements 1. General Safety Requirements Before any operations, please read the following safety precautions to avoid any possible bodily injury and prevent this product or any other products connected from damage. In order to avoid any contingent danger, this product is only used within the range specified.

  • Seite 116: Safety Terms And Symbols

    2.Safety Terms and Symbols 2. Safety Terms and Symbols Safety Terms Terms in this manual. The following terms may appear in this manual: Warning: Warning indicates the conditions or practices that could result in injury or loss of life. Caution: Caution indicates the conditions or practices that could result in damage to this product or other property.
  • Seite 117 2.Safety Terms and Symbols Warning The channels should adopt common basis during measuring. To prevent short circuits, the 2 probe ground must not be connected to 2 different non-isolated DC level. The diagram of the oscilloscope ground wire connection: Probe Oscilloscope Electrical Outlet Signal Input...

  • Seite 118: Junior User Guidebook

    3.Junior User Guidebook 3. Junior User Guidebook This chapter deals with the following topics mainly:  Introduction to the structure of the oscilloscope  Introduction to the user interface  How to implement the general inspection  How to implement the function inspection ...

  • Seite 119: Introduction To The Structure Of The Oscilloscope

    3.Junior User Guidebook Introduction to the Structure of the Oscilloscope This chapter makes a simple description of the operation and function of the front panel of the oscilloscope, enabling you to be familiar with the use of the oscilloscope in the shortest time.

  • Seite 120: Front Panel Menu Buttons

    3.Junior User Guidebook 8. Power on/off Backlight of this button: Red light: The oscilloscope is turned off (connects with AC Power or battery); Green light: The oscilloscope is turned on (powered by AC Power or battery). Front Panel Menu Buttons Remove the left and right menu Select the right menu item Select the bottom menu item...

  • Seite 121: Control Area

    3.Junior User Guidebook 8. LAN port: the network port which can be used to connect with PC. 9. USB Device port: It is used to transfer data when external USB equipment connects to the oscilloscope regarded as "slave device". For example: to use this port when connect PC to the oscilloscope by USB.

  • Seite 122: User Interface Introduction

    3.Junior User Guidebook 5. Vertical control area with 3 buttons and 4 knobs. "CH1" and "CH2 " correspond to setting menu in CH1 and CH2, "Math" button refer to math menu, the math menu consists of six kinds of operations, including CH1-CH2, CH2-CH1, CH1+CH2, CH1*CH2, CH1/CH2 and FFT.
  • Seite 123 3.Junior User Guidebook Auto: Automatic mode and acquire waveform without triggering. Trig: Trigger detected and acquire waveform. Ready: Pre-triggered data captured and ready for a trigger. Scan: Capture and display the waveform continuously. Stop: Data acquisition stopped. Click to show/hide the touchable menu pane (only for touchscreen). (see "Operate the Menu through Touchscreen"...

  • Seite 124: How To Implement The General Inspection

    Manual. You can check whether there is any loss of accessories with reference to this description. If it is found that there is any accessory lost or damaged, please get in touch with the distributor of Peaktech responsible for this service or the PeakTech's local offices.

  • Seite 125: How To Implement The Function Inspection

    3.Junior User Guidebook If there is damage to the instrument caused by the transportation, please keep the package. With the transportation department or the PeakTech distributor responsible for this business informed about it, a repairing or replacement of the instrument will be arranged by the PeakTech.

  • Seite 126: How To Implement The Probe Compensation

    3.Junior User Guidebook Check CH2 by repeating Step 2 and Step 3. How to Implement the Probe Compensation When connect the probe with any input channel for the first time, make this adjustment to match the probe with the input channel. The probe which is not compensated or presents a compensation deviation will result in the measuring error or mistake.

  • Seite 127: How To Use The Probe Safely

    3.Junior User Guidebook (1) Push the function menu button of the used channels (CH1 or CH2 button). (2) Select Probe in the bottom menu; select Attenu in the right menu, turn the M knob to select the proper value corresponding to the probe. This setting will be valid all the time before it is changed again.

  • Seite 128: How To Implement Self-Calibration

    3.Junior User Guidebook Warning: To avoid electric shock, always keep your finger behind the safety guard ring of the probe during the operation. To protect you from suffering from the electric shock, do not touch any metal part of the probe tip when it is connected to the power supply. Before making any measurements, always connect the probe to the instrument and connect the ground terminal to the earth.

  • Seite 129: Introduction To The Horizontal System

    3.Junior User Guidebook Measuring Skill If the channel is under the DC coupling mode, you can rapidly measure the DC component of the signal through the observation of the difference between the wave form and the signal ground. If the channel is under the AC mode, the DC component would be filtered out. This mode helps you display the AC component of the signal with a higher sensitivity.

  • Seite 130: Introduction To The Trigger System

    3.Junior User Guidebook observe the consequent status information change. Turn the Horizontal Scale knob to change the horizontal time base, and it can be found that the Horizontal Time Base display in the status bar changes accordingly. Use the Horizontal Position knob to adjust the horizontal position of the signal in the waveform window.

  • Seite 131: Introduction To The Touchscreen Controls (Optional)

    3.Junior User Guidebook Introduction to the Touchscreen Controls (Optional) If the LCD is touchscreen, you can control the oscilloscope by different gestures. The touchable icon at the top right of the screen is used to enable ( ) or disable ( the touchscreen controls.
  • Seite 132 3.Junior User Guidebook corresponding channel to make it in selected state.  Set the vertical position of the selected channel (Vertical Position knob): Swipe up or down on the screen. Control the vertical position Touch to select the channel of the selected channel Selected Unselected ...
  • Seite 133 3.Junior User Guidebook Control the horizontal position Double Zoom and Single Zoom In touchable menu pane, if DoubleZoom is selected, in the display area, pinch and spread horizontally to change the time base; pinch and spread vertically to change the voltage division of current channel.
  • Seite 134 3.Junior User Guidebook Pinch and spread Pinch and spread vertically to change the voltage horizontally to change the time base division of current channel In touchable menu pane, if SingleZoom is selected, click anywhere on the Display area to show the touching control panel. Click to increase Click to increase the voltage...

  • Seite 135: Gestures In Wave Zoom Mode

    3.Junior User Guidebook the voltage division of CH1; click on the left lower area to decrease the voltage division of CH1. Click on the right upper area to increase the voltage division of CH2; click on the right lower area to decrease the voltage division of CH2. ...
  • Seite 136 3.Junior User Guidebook Control the horizontal position of Zoom Window Pinch and spread Pinch and spread vertically horizontally to change to change the voltage the time base division of current channel of Zoom Window (Double Zoom)

  • Seite 137: Other Operations Using Touchscreen

    3.Junior User Guidebook Click to increase Click to increase the voltage division of CH1 the voltage division of CH2 Click to increase Click to decrease the time base of the time base of Zoom Window Zoom Window Click to decrease Click to decrease the voltage division of CH1 the voltage division of CH2...
  • Seite 138 3.Junior User Guidebook Click to increase the value of cursor position Move the cursor Click to decrease the value of cursor position...

  • Seite 139: Advanced User Guidebook

    4.Advanced User Guidebook 4. Advanced User Guidebook Up till now, you have already been familiar with the basic operations of the function areas, buttons and knobs in the front panel of the oscilloscope. Based the introduction of the previous Chapter, the user should have an initial knowledge of the determination of the change of the oscilloscope setting through observing the status bar.

  • Seite 140: How To Set The Vertical System

    4.Advanced User Guidebook How to Set the Vertical System The VERTICAL CONTROLS includes three menu buttons such as CH1, CH2 and Math, and four knobs such as Vertical Position, Vertical Scale for each channel. Setting of CH1 and CH2 Each channel has an independent vertical menu and each item is set respectively based on the channel.
  • Seite 141 4.Advanced User Guidebook Taking the Channel 1 for example, the measured signal is a square wave signal containing the direct current bias. The operation steps are shown as below: (1) Push the CH1 button to show the CH1 SETUP menu. (2) Select Coupling in the bottom menu.

  • Seite 142: Use Mathematical Manipulation Function

    4.Advanced User Guidebook (1) Push the CH1 button to show CH1 SETUP menu. (2) Select Limit in the bottom menu. (3) Select Full band in the right menu. The high frequency of the signal will be allowed to pass. (4) Select 20M in the right menu. The bandwidth is limited to 20 MHz. The frequencies above 20MHz will be rejected.

  • Seite 143: Using Fft Function

    4.Advanced User Guidebook Switch to select the vertical position or Vertical voltage division of the FFT waveform, v or dB turn the M knob to adjust it Taking the additive operation between Channel 1 and Channels 2 for example, the operation steps are as follows: 1.
  • Seite 144 4.Advanced User Guidebook ■ There are 6 FFT windows. Each one has trade-offs between frequency resolution and magnitude accuracy. What you want to measure and your source signal characteristics help you to determine which window to use. Use the following guidelines to select the best window.

  • Seite 145: Use Vertical Position And Scale Knobs

    4.Advanced User Guidebook The frequency resolution when using the Kaiser window is fair; the spectral leakage and amplitude accuracy are both good. The Kaiser window is best used when frequencies Kaiser are very close to the same value but have widely differing amplitudes (the side lobe level and shape factor are closest to the traditional Gaussian RBW).

  • Seite 146: How To Set The Horizontal System

    4.Advanced User Guidebook Figure 4-1 Information about Vertical Position How to Set the Horizontal System The HORIZONTAL CONTROLS includes the Horizontal HOR button and such knobs as Horizontal Position and Horizontal Scale. 1. Horizontal Position knob: this knob is used to adjust the horizontal positions of all channels (include those obtained from the mathematical manipulation), the analytic resolution of which changes with the time base.

  • Seite 147: How To Set The Trigger System

    4.Advanced User Guidebook Selected portion Main Window Time base of Horizontal position of Zoom window Zoom window Zoom Window In normal mode, the Horizontal Position and Horizontal Scale knobs are used to adjust the horizontal position and time base of the Main window. In wave zoom mode, the Horizontal Position and Horizontal Scale knobs are used to adjust the horizontal position and time base of the Zoom window.

  • Seite 148: Single Trigger

    4.Advanced User Guidebook Two ways to enter trigger mode: Key operation: Press Trigger Menu panel button, then bottom menu Trigger Type, select Single, Logic or Bus Trigger on the popup right menus, rotate M knob to choose different trigger types. Touch operation (Optional): Click Main menu icon on the left top of the screen, select Trig Menu, click bottom button Trigger Type, choose Single, Logic or Bus Trigger on the popup right menus, click to...

  • Seite 149: Video Trigger

    4.Advanced User Guidebook An edge trigger occurs on trigger level value of the specified edge of input signal. Select Edge trigger mode to trigger on rising edge or falling edge. In Edge Trigger mode, the trigger setting information is displayed on bottom right of ，indicates that trigger type is edge, the screen, for example, trigger source is CH1, coupling is DC, and trigger level is 0.00mV.
  • Seite 150 4.Advanced User Guidebook source is CH1, and Sync type is Even. Video Trigger menu list: MENU SETTING INSTRUCTION Single Mode Video Set vertical channel trigger type as video trigger Select CH1 as the trigger source Select CH2 as the trigger source Source The external trigger input EXT/5...
  • Seite 151 4.Advanced User Guidebook Set slope condition; turn the M knob or click set slope time, press panel button or click to move cursor to choose which digit to be set. High level Adjust M knob to set the High level upper limit. Threshold Low level Adjust M knob to set Low level lower limit.
  • Seite 152 4.Advanced User Guidebook Select pulse width condition and adjust the M knob or click to set time, press panel button or click to move cursor to choose which digit to be set. Auto Acquire waveform even no trigger occurred Normal Acquire waveform when trigger occurred Single When trigger occurs, acquire one waveform then stop...
  • Seite 153 4.Advanced User Guidebook Select CH1 as the trigger source. Source Select CH2 as the trigger source. Adjust the M knob or click to set the up level Up Level threshold. Threshold Adjust the M knob or click to set the low level Low Level threshold.
  • Seite 154 4.Advanced User Guidebook windows, trigger source is CH1, polarity is positive, 0.00mV the differential between up level and low level threshold. Windows Trigger menu list: MENU SETTING INSTRUCTION Single Set vertical channel trigger type as Windows trigger. Windows Mode Select CH1 as the trigger source. Source Select CH2 as the trigger source.
  • Seite 155 4.Advanced User Guidebook 7.Timeout Trigger The oscilloscope triggers when the time interval from when the rising edge (or the falling edge) passes through the trigger level to when the neighbouring falling edge (or the rising edge) passes through the trigger level is greater than the timeout time set.
  • Seite 156 4.Advanced User Guidebook In Nth Edge Trigger mode, the trigger setting information is displayed on bottom right ，indicates that trigger type is Nth of the screen, for example, Edge, trigger source is CH1, -150V is up level or low level threshold. Nth Edge Trigger Nth Edge Trigger menu list: MENU...

  • Seite 157: Logic Trigger

    4.Advanced User Guidebook Auto Acquire waveform even no trigger occurred Normal Acquire waveform when trigger occurred Single When trigger occurs, acquire one waveform then stop Mode 100 ns - 10 s, adjust M knob or click to set time Holdoff Holdoff interval before another trigger occur, press panel button or click...

  • Seite 158: Bus Type

    4.Advanced User Guidebook Auto Acquire waveform even no trigger occurred Normal Acquire waveform when trigger occurred Single When trigger occurs, acquire one waveform then stop Mode 100 ns - 10 s, adjust M knob or click to set time Holdoff Holdoff interval before another trigger occur, press panel button or click...
  • Seite 159 4.Advanced User Guidebook M knob or click to set Data Bits. Set the number of the data bits, ranges from 0-31, Current Bit adjust M knob or click to set Current Bit. Data Set the value of the current data bit as H,L or X (H or All Bits Set all the data bits to be the specified value in Data.
  • Seite 160 4.Advanced User Guidebook When another start condition occurs before a stop Restart condition. Trigger when SDA data transitions from low to high Stop while SCL is high. Trigger when SDA data is high during any Ack Lost acknowledgement of SCL clock position. Trigger on the read or write bit when the preset Address address is met.
  • Seite 161 4.Advanced User Guidebook RS232 Trigger RS232 Trigger menu list: MENU SETTING INSTRUCTION Bus Type RS232 Set vertical channel bus type as RS232 trigger. Sour CH1 Select CH1 as the trigger source. Select CH2 as the trigger source. Pola Select polarity of data transmission as Normal. Select Input rity polarity of data transmission as Inverted.

  • Seite 162: How To Operate The Function Menu

    4.Advanced User Guidebook Data Bits：Set as 5、6、7、8 bits. Data Data： Set data according to data bits, ranges from 0-31, 0-63, 0-127 or 0-255. Mode Auto Acquire waveform even no trigger occurred Normal Acquire waveform when trigger occurred Holdoff Single When trigger occurs, acquire one waveform then stop How to Operate the Function Menu The function menu control zone includes 8 function menu buttons: Measure, Acquire, Utility, Cursor, Autoscale, Save, Display, Help and 3 immediate-execution buttons:...

  • Seite 163: How To Set The Display System

    4.Advanced User Guidebook This menu is only for P1360 series. When the sample rate <=250MS/s, ADC resolution is set to 12-bit by default; When the sample rate >250MS/s, and both channels are turned on, ADC resolution is set to 8-bit by default; When the sample rate <250MS/s, and only one channel is turned on, ADC resolution can be set to 8-bit or 12-bit in this menu.

  • Seite 164: How To Save And Recall A Waveform

    4.Advanced User Guidebook This format is only applicable to Channel 1 and Channel 2. After the XY display format is selected, Channel 1 is displayed in the horizontal axis and Channel 2 in the vertical axis; the oscilloscope is set in the un-triggered sample mode: the data are displayed as bright spots.
  • Seite 165 4.Advanced User Guidebook Wave Choose the saving type. Configure About the Record type, see "How to Type Image Record/Playback Waveforms" on P57. Record When the type is Wave, the menu shows as following: Source Choose the waveform to be saved. Math Choose the address which the waveform is Object...
  • Seite 166 4.Advanced User Guidebook Save the current display screen. The file can be only stored in a USB storage, so a Save USB storage must be connected first. The file name is editable. The file is stored in BMP format. Save and Recall the Waveform The oscilloscope can store 100 waveforms, which can be displayed with the current waveform at the same time.
  • Seite 167 4.Advanced User Guidebook 3. Select Type in the bottom menu, in the left menu, turn the M knob to select Image. 4. Select Save in the bottom menu, a input keyboard used to edit the file name will pop up. The default name is current system date. The length of file name limits16 characters.
  • Seite 168 4.Advanced User Guidebook Figure 4-3: Format the USB disk warning 5. Set File System as FAT32, Allocation unit size 4096. Check "Perform a quick format" to execute a quick format. Click OK, and then click Yes on the warning message. Figure 4-4: Formatting the USB disk setting 6.
  • Seite 169 4.Advanced User Guidebook Figure 4-5: Formatting the USB disk Check whether the USB disk is FAT32 with allocation unit size 4096 after formatting. Use Minitool Partition Wizard to format Download URL: http://www.partitionwizard.com/free-partition-manager.html Tip: There are many tools for the USB disk formatting on the market, just take Minitool Partition Wizard for example here.
  • Seite 170 4.Advanced User Guidebook 5. Set File System FAT32, Cluster size 4096. Click OK. Figure 4-8: Format setting 6. Click Apply at the top left of the menu. Then click Yes on the pop-up warning to begin formatting. Figure 4-9: Apply setting 7.

  • Seite 171: How To Record/Playback Waveforms

    4.Advanced User Guidebook Figure 4-11: Format successfully How to Record/Playback Waveforms Wave Record function can record the input current wave. You can set the interval between recorded frames in the range of 1 ms - 1000 s. The max frame number reaches 1000, and you can get better analysis effect with playback and storage function.
  • Seite 172 4.Advanced User Guidebook to playback (1 - 1000) Cur frame Turn the M knob to select the number of current frame to playback (1 - 1000) Interval Turn the M knob to select the interval between played back frames (1ms - 1000s) Loop Play back the wave continuously Play mode...
  • Seite 173 4.Advanced User Guidebook Record menu (External Storage) shows as follows: Menu Setting Instruction Close wave record function Mode Record Set record menu Turn the M knob to select the number of frames to End frame record (1 - 1000) Record mode Turn the M knob to select the interval between FrameSet Interval...

  • Seite 174: How To Implement The Auxiliary System Function Setting

    4.Advanced User Guidebook Figure 4-12: Play back waveform by software How to Implement the Auxiliary System Function Setting ●Config Push the Utility button, select Function in the bottom menu, select Configure in the left menu. The description of Configure Menu is shown as the follows: Function Menu Setting Description...
  • Seite 175 4.Advanced User Guidebook The description of is shown as the follows: Display Menu Function Menu Setting Description BackLight 0% - 100% Turn the M knob to adjust the backlight. Graticule Select the grid type Battery Turn on or off the battery display Menu Time OFF, 5s - 30s Set the disappear time of menu...
  • Seite 176 4.Advanced User Guidebook left menu. 3. Select ProbeCh. in the bottom menu, tips about probe checking shows on the screen. 4. Select ProbeCh. again to begin probe checking and the checking result will occur after 3s; push any other key to quit. ●...
  • Seite 177 4.Advanced User Guidebook means stop once the condition satisfies your setting. 5. Begin to test: Select Operate in the bottom menu, select Operate in the right menu as Start, the test will begin. 6. Save rule: Select SaveRule in the bottom menu. Select the save location in the left menu, and then select Save in the right menu to save the rules, which could be called up at once when need.

  • Seite 178: How To Measure Automatically

    4.Advanced User Guidebook ● LAN Set Using the LAN port or Wi-Fi, the oscilloscope can be connected with a computer. The oscilloscope also supports communications with Android based smart device via Wi-Fi. Refer to "Communication with PC" on P89 and "Communication with Android Device via Wi-Fi (Optional)"...
  • Seite 179 4.Advanced User Guidebook Measure the period, the frequency of the CH1, following the steps below: 1. Push the Measure button to show the automatic measurement function menu. 2. Select Add in the bottom menu. 3. In the right menu, select CH1 in the Source menu item. 4.
  • Seite 180 4.Advanced User Guidebook Figure 4-14 Mean: The arithmetic mean over the entire waveform. PK-PK: Peak-to-Peak Voltage. RMS: The true Root Mean Square voltage over the entire waveform. Max: The maximum amplitude. The most positive peak voltage measured over the entire waveform. Min: The minimum amplitude.
  • Seite 181 4.Advanced User Guidebook Figure 4-15 Rise Time: Time that the leading edge of the first pulse in the waveform takes to rise from 10% to 90% of its amplitude. Fall Time: Time that the falling edge of the first pulse in the waveform takes to fall from 90% to 10% of its amplitude.

  • Seite 182: How To Measure With Cursors

    4.Advanced User Guidebook reference value to the low reference value in the waveform. Area : The area of the whole waveform within the screen and the unit is voltage-second. The area measured above the zero reference (namely the vertical offset) is positive; the area measured below the zero reference is negative. The area measured is the algebraic sum of the area of the whole waveform within the screen.
  • Seite 183 4.Advanced User Guidebook In the bottom menu, select Source as CH1. 3. Select the first menu item in the bottom menu, the Type menu will display at the right of the screen. In the right menu, select Time&Voltage for Type, two blue dotted lines displayed along the horizontal direction of the screen, two blue dotted lines displayed along the vertical direction of the screen.
  • Seite 184 4.Advanced User Guidebook Auto Cursor Move the cursors by gestures About the gestures for moving cursors, see "Other Operations Using Touchscreen" on P23. The Cursor Measurement for FFT mode: In FFT mode, push the Cursor button to turn cursors on and display the cursor menu. The description of the cursor menu in FFT mode is shown as the following table: Function Setting...

  • Seite 185: How To Use Autoscale

    4.Advanced User Guidebook measurement of math FFT: Press the Math button to display the math menu in the bottom. Select FFT. Push Cursor to display the cursor menu. In the bottom menu, select Window as Extension. Select the first menu item in the bottom menu, the Type menu will display at the right of the screen.
  • Seite 186 4.Advanced User Guidebook 1. Push the Autoscale button, the function menu will appear. 2. In the bottom menu, select ON in the Autoscale menu item. 3. In the bottom menu, Select Mode. In the right menu, select 4. In the bottom menu, Select Wave. In the right menu, select Then the wave is displayed in the screen, shown as Figure 4-17.

  • Seite 187: How To Use Built-In Help

    4.Advanced User Guidebook How to Use Built-in Help 1. Push Help button, the catalog will display in the screen. 2. In the bottom menu, press Prev Page or Next Page to choose help topic, or just turn the M knob to choose. 3.

  • Seite 188: How To Print The Screen Image

    4.Advanced User Guidebook Square: ( Multi-period, Single-period, Rising Edge, Falling Edge, Cancel Autoset Video signal: DC level, Unknown signal: Description for some icons: Multi-period： To display multiple periods Single-period： To display single period FFT： Switch to FFT mode Rising Edge： Display the rising edge of square waveform Falling Edge：...
  • Seite 189 4.Advanced User Guidebook (2) Push the Utility button, select Function in the bottom menu, select Output in the left menu. (3) In the bottom menu, select Device as PICT. (When PC is selected, you can get an image by Oscilloscope software.) (4) In the bottom menu, select Print Setup.

  • Seite 190: Use The Arbitrary Function Generator (Optional)

    5.Use the Arbitrary Function Generator (Optional) 5. Use the Arbitrary Function Generator (Optional) The oscilloscope contains an integrated arbitrary function generator (25 MHz or 50 MHz, dual-channel optional). The function generator provides 4 basic or single-channel is waveforms (sine, square, ramp, and pulse) and 46 built-in arbitrary waveforms (Noise, Exponential rise, Exponential fall, Sin(x)/x, Staircase, etc.).

  • Seite 191: To Set Signals

    5.Use the Arbitrary Function Generator (Optional)  To Turn On/Off Output of Channels Push to turn on/off output of the corresponding channel. The indicator will be lighted when the corresponding channel is tuned on. To Set Signals (1) Push (single-channel) or (dual-channel) button to show the bottom menu of generator.

  • Seite 192: To Set The Period

    5.Use the Arbitrary Function Generator (Optional)  Use the touchscreen (Touchscreen is optional): Click to increase the value of cursor position Move the cursor Click to decrease the value of cursor position To Set the Period Select Period in the right menu (if Period is not displayed, select Frequency and select it again to switch to Period).

  • Seite 193: To Set The Symmetry Of Ramp

    5.Use the Arbitrary Function Generator (Optional) Output Sine Signals on page 77. To Set the Symmetry of Ramp Select Symmetry in the right menu of Ramp. Set the parameter in the right menu. To Output Pulse Signals The parameters of Pulse waveform are: Frequency/Period, Amplitude/High Level, Offset/Low Level, Pulse Width/Duty.
  • Seite 194 5.Use the Arbitrary Function Generator (Optional) (4) Turn the M knob to select the desired waveform (or touch if the LCD is touchscreen). E.g. select Noise. Select Select to output the noise waveform. Note: For single-channel, you can push on the front panel to output DC. Built-in Waveform Table Name Explanation...

  • Seite 195: The User-Definable Waveform

    5.Use the Arbitrary Function Generator (Optional) Natural logarithm function Cubic Cubic function Cauchy Cauchy distribution Besselj BesselI function Bessely BesselII function Error function Airy Airy function Windows Rectangle Rectangle window Gauss Gauss distribution Hamming Hamming window Hann Hanning window Bartlett Bartlett window Blackman Blackman window...
  • Seite 196 5.Use the Arbitrary Function Generator (Optional) input the value and choose the unit. X1, X1000, Xle6, Xle9 in the keyboard respectively represent 1, 1000, 1000000, 1000000000. The waveform points range is 2 - 8192. (3) Set the interpolation: Select Intrpl in the right menu, choose between On/Off. If you choose On, the points will be connected with beelines;...
  • Seite 197 5.Use the Arbitrary Function Generator (Optional) up, input the file name, choose in the keyboard to confirm . The waveform is saved as BIN file in the folder. Note: The input length can have up to 35 characters. Clear Switch the case Switch to symbol keyboard...

  • Seite 198: Use The Multimeter (Optional)

    6.Use the Multimeter (Optional) 6. Use the Multimeter (Optional) Input Terminals The input terminals are on the back of the oscilloscope, which marked as 10A, mA, COM, V/Ω/C. Figure 6-1 Multimeter Input Terminals DMM Menu Push DMM button on the front panel to enter/exit the multimeter function. The button backlight will be lighted when the multimeter function is enabled.

  • Seite 199: Dmm Information Window

    6.Use the Multimeter (Optional) On-off On/Off measurement Hold Freeze the display during measurement. ON OFF Show Info Show/Hide the information window ON OFF Mode Select auto or manual mode Auto Manu Configure When making relative measurements, reading is Relative the difference between a stored reference value and the input signal.

  • Seite 200: Making Multimeter Measurements

    6.Use the Multimeter (Optional) 4. Reading of measurement 5. The reference value of the relative measurement. 6. Range of measuring current: mA or 10A. 7. AC or DC when measuring current or voltage. Making Multimeter Measurements Measuring AC or DC Current To measure a AC or DC current which is less than 400 mA, do the following: (1) Push DMM button on the front panel.

  • Seite 201: Measuring Resistance

    6.Use the Multimeter (Optional) (3) Probe the test points and read the display. Measuring Resistance (1) Push DMM button on the front panel. Select R in the bottom menu, select it until switching to R. (2) Connect the black test lead to the COM terminal on the back of the oscilloscope and the red test lead to the V/Ω/C terminal.

  • Seite 202: Auto Or Manual Range

    6.Use the Multimeter (Optional) (1) Select Configure in the bottom menu, select Show Info in the right menu as ON. The information window will be shown on the display. (2) Select OFF to hide. Auto or Manual Range Auto range is set as default. To switch auto or manual range, do the following steps: (1) Select Configure in the bottom menu, select Mode in the right menu as Manu.

  • Seite 203: Communication With Pc

    7.Communication with PC 7. Communication with PC The oscilloscope supports communications with a PC through USB, LAN port or Wi-Fi. You can use the Oscilloscope communication software to store, analyze, display the data and remote control. To learn about how to operate the software, you can push F1 in the software to open the help document.

  • Seite 204: Using Lan Port

    7.Communication with PC Using LAN Port Connect directly (1) Connection. Plug in the LAN cable to the LAN port in the back of the oscilloscope; plug the other end into the LAN interface of the computer. (2) Set the network parameters of the computer. Since the oscilloscope can not support obtaining an IP address automatically, you should assign a static IP address.

  • Seite 205: Connect Through A Router

    7.Communication with PC Figure 7-3 Set the network parameters of the Oscilloscope Software (4) Set the network parameters of the oscilloscope. In the oscilloscope, push the Utility button. Select Function in the bottom menu. Select LAN Set in the left menu. In the bottom menu, set the Type item as LAN, and select Set.
  • Seite 206 7.Communication with PC set the IP address to 192.168.1.71, Subnet mask is 255.255.255.0, Default gateway is 192.168.1.1. Figure 7-5 Set the network parameters of the computer (3) Set the network parameters of the Oscilloscope Software. Run the software on the computer; choose the "Ports-settings" of the "Communications" menu item.

  • Seite 207: Using Wi-Fi To Connect With Pc (Optional)

    7.Communication with PC (4) Set the network parameters of the oscilloscope. In the oscilloscope, push the Utility button. Select Function in the bottom menu. Select LAN Set in the left menu. In the bottom menu, set the Type item as LAN, and select Set. In the right menu, set IP and Port to the same value as the "Ports-settings"...

  • Seite 208: Connect With Pc As Wi-Fi Station

    7.Communication with PC (6) Select Save set in the bottom menu to save current settings. (7) Set Wi-Fi connection on PC. Enter the WIFI settings on PC, select the oscilloscope access point to connect, enter the set password. (8) Set the network parameters of the Oscilloscope Software. Run the software on the computer;...
  • Seite 209 7.Communication with PC Select LAN Set in the left menu. In the bottom menu, set the Type item as WIFI-STA, and select Set in the bottom menu. (2) In the right menu, select SSID, a keyboard will pop up. Input the name of the Wi-Fi hotspot.
  • Seite 210 7.Communication with PC Figure 7-9 Set the network parameters of the computer (8) Set the network parameters of the Oscilloscope Software. Run the software on the computer; choose the "Ports-settings" of the "Communications" menu item. Set "Connect using" to LAN. Set IP and Port to the same value in the oscilloscope.

  • Seite 211: Communication With Android Device Via Wi-Fi (Optional)

    (BMP, PNG) or file (CSV, BIN), or shared via installed sharing apps. System Requirements of Mobile Devices  Android Versions: 4.0 and above Install the application software Install the free PeakTech application software, it can be downloaded from here: to download APK file and install into the device. Visit www.peaktech.de Note: The help content below may be not completely consistent with the application software, only for reference.
  • Seite 212 8.Communication with Android Device via Wi-Fi (Optional) password. WEP or WPA type need to set the password. You can select WPA. In the right menu, select Password, use the keyboard to set the WIFI password (8 to 32 characters). (4) In the right menu, select IP:PORT, IP is fixed by the oscilloscope, and can not be edited.

  • Seite 213: Connect With App As Wi-Fi Station

    8.Communication with Android Device via Wi-Fi (Optional) (10) Set IP and Port to the same value as the setting in the oscilloscope. Click Confirm to connect. Click History to recall the history settings. Connect with APP as Wi-Fi Station (1) In the oscilloscope, push the Utility button. Select Function in the bottom menu. Select LAN Set in the left menu.
  • Seite 214 8.Communication with Android Device via Wi-Fi (Optional) (6) Select Save set in the bottom menu to save current settings. (7) In Android device, enter the WIFI settings, select the oscilloscope access point to connect, enter the set password. (8) In Android device, launch the application. (9) Click connect on the left.

  • Seite 215: User Interface

    8.Communication with Android Device via Wi-Fi (Optional) User Interface Horizontal Position Pointer Touch to enter Trigger Level （Selected） Voltage division of Touch to Show/hide Time Base & Voltage division of CH2 stop/continue to menu Horizontal (Touch to select CH2, (Colored indicates CH1 synchronize with touch again to turn CH2 (see below)

  • Seite 216: Control Menu

    8.Communication with Android Device via Wi-Fi (Optional) Control Menu Touch to enter the control interface of the generator Control Interface of the Generator Turn on/off output Select Select of selected channel channel waveform Set the parameters of current waveform Display Menu Adjust the Set the auto The points will be...

  • Seite 217: Setting Menu

    8.Communication with Android Device via Wi-Fi (Optional) Cursor Menu Check to Check to measure time measure voltage The cursor line can be dragged. Cursor Measurement Setting Menu APP Information Enter detail setting Gestures Control Show the vertical position when gesturing Control the Control the trigger vertical position...
  • Seite 218 8.Communication with Android Device via Wi-Fi (Optional) Control the horizontal position Pinch and spread vertically to change the voltage division of current channel Pinch and spread horizontally to change the time base...

  • Seite 219: Demonstration

    9.Demonstration 9. Demonstration Example 1: Measurement a Simple Signal The purpose of this example is to display an unknown signal in the circuit, and measure the frequency and peak-to-peak voltage of the signal. Carry out the following operation steps for the rapid display of this signal: (1) Set the probe menu attenuation coefficient as 10X and that of the switch in the probe switch as 10X (see "How to Set the Probe Attenuation Coefficient"...

  • Seite 220: Example 2: Gain Of A Amplifier In A Metering Circuit

    9.Demonstration Figure 9-1 Measure period and frequency value for a given signal Example 2: Gain of a Amplifier in a Metering Circuit The purpose of this example is to work out the Gain of an Amplifier in a Metering Circuit. First we use Oscilloscope to measure the amplitude of input signal and output signal from the circuit, then to work out the Gain by using given formulas.

  • Seite 221: Example 3: Capturing A Single Signal

    9.Demonstration Gain = Output Signal / Input signal Gain (db) = 20×log (gain) Figure 9-2 Waveform of Gain Measurement Example 3: Capturing a Single Signal It's quite easy to use Digital Oscilloscope to capture non-periodic signal, such as a pulse and burr etc. But the common problem is how to set up a trigger if you have no knowledge of the signal? For example, if the pulse is the logic signal of a TTL level, the trigger level should be set to 2 volts and the trigger edge be set as the rising edge trigger.

  • Seite 222: Example 4: Analyze The Details Of A Signal

    9.Demonstration (9) Select Coupling in the bottom menu. Select DC in the right menu. (10) In the bottom menu, select Slope as (rising). (11) Turn the Trigger Level knob and adjust the trigger level to the roughly 50% of the signal to be measured. (12) Check the Trigger State Indicator on the top of the screen, if it is not Ready, push down the Run/Stop button and start acquiring, wait for trigger to happen.
  • Seite 223 9.Demonstration (1) Push the Acquire button to display the Acquire menu. (2) Select Acqu Mode in the bottom menu. (3) Select Peak Detect in the right menu. The signal displayed on the screen containing some noise, by turning on Peak Detect function and changing time base to slow down the incoming signal, any peaks or burr would be detected by the function (see Figure 9-4).

  • Seite 224: Example 5: Application Of X-Y Function

    9.Demonstration Figure 9-5 Reduce Noise level by using Average function Example 5: Application of X-Y Function Examine the Phase Difference between Signals of two Channels Example: Test the phase change of the signal after it passes through a circuit network. X-Y mode is a very useful when examining the Phase shift of two related signals.

  • Seite 225: Example 6: Video Signal Trigger

    9.Demonstration (8) With the elliptical oscillogram method adopted, observe and calculate the phase difference (see Figure 9-6). The signal must be centered and kept in the horizontal direction. Figure 9-6 Lissajous Graph Based on the expression sin (q) =A/B or C/D, thereinto, q is the phase difference angle, and the definitions of A, B, C, and D are shown as the graph above.
  • Seite 226 9.Demonstration (3) In the left menu, select Video as the mode. (4) Select Source in the bottom menu. Select CH1 in the right menu. (5) Select Modu in the bottom menu. Select NTSC in the right menu. (6) Select Sync in the bottom menu. Select Field in the right menu. (7) Turn the Vertical Scale, Vertical Position and Horizontal Scale knobs to obtain a proper waveform display (see Figure 9-7).

  • Seite 227: 10. Troubleshooting

     Restart the instrument after completing the checks above.  If the problem persists, please contact PeakTech and we will be under your service. 2. After acquiring the signal, the waveform of the signal is not displayed in the screen.

  • Seite 228: 11. Technical Specifications

     If change of the operating temperature is up to or exceeds 5℃, do a "Self-calibration" procedure (see "How to Implement Self-calibration" on P14). All specification standards can be fulfilled, except one(s) marked with the word "Typical". Performance Characteristics Instruction P 1360 100 MHz Bandwidth Upcoming 200 MHz Upcoming...
  • Seite 229 Channel –channel 10MHz: 40 : 1 isolation Time delay between 150ps channel(typical) 0.05 S/s～500 Dual CH MS/s 8 bits 0.05 S/s～ P 1360 mode 1 GS/s Single CH 12 bits 0.05 S/s～ mode 500 MS/s 0.05 S/s～500 Dual CH MS/s...
  • Seite 230 11.Technical Specifications Performance Characteristics Instruction Low Frequency ≥5 Hz (at input, AC coupling, -3 dB) P 1360 ≤ 3.5 ns Upcoming ≤ 3.5 ns Rise time (at input, Upcoming ≤ 1.7 ns Typical) Upcoming ≤ 1.7 ns Upcoming ≤ 1.17 ns...
  • Seite 231 11.Technical Specifications Trigger: Performance Characteristics Instruction Internal ±5 div from the screen center Trigger level range ±2 V EXT/5 ±10 V Internal ±0.3 div Trigger level ± (10 mV + 6% of Set Value) Accuracy (typical) EXT/5 ± (50 mV +6% of Set Value) Trigger According to Record length and time base displacement...
  • Seite 232 11.Technical Specifications Performance Characteristics Instruction Goes True, Goes False, Is True >, Output Mode Is True <, Is True = Trigger Condition Timeout Timeout Value 30 ns to 10 s SPI Trigger Data Bits 4 bit to 32 bit Data Line Setting H, L, X Start, Restart, Stop, ACK Lost, Address, Trigger Condition...

  • Seite 233: General Technical Specifications

    11.Technical Specifications General Technical Specifications Display Display Type 8" Colored LCD (Liquid Crystal Display) Display Resolution 800 (Horizontal) × 600 (Vertical) Pixels Display Colors 65536 colors, TFT screen Output of the Probe Compensator Output Voltage About 5 V, with the Peak-to-Peak voltage ≥1 MΩ. (Typical ) Frequency (Typical ) Square wave of 1 KHz...

  • Seite 234: 12. Appendix

    12.Appendix 12. Appendix Appendix A: Enclosure Standard Accessories: Power Cord CD Rom Quick Guide USB Cable Probe Probe Adjust Options: Multimeter Lead Multi-functional Battery Soft Bag Test Socket Appendix B: General Care and Cleaning General Care Do not store or leave the instrument where the liquid crystal display will be exposed to direct sunlight for long periods of time.

  • Seite 235: Appendix C: Battery Using Guide

    12.Appendix Disconnect power before cleaning your Oscilloscope. Clean the instrument with a wet soft cloth not dripping water. It is recommended to scrub with soft detergent or fresh water. To avoid damage to the instrument or probe, do not use any corrosive chemical cleaning agent.
