Inhaltszusammenfassung für PeakTech 1335

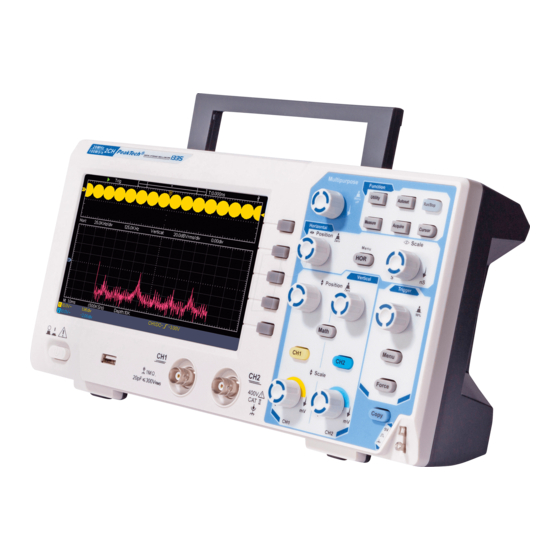

- Seite 1 PeakTech 1335 / 1336 / 1337 ® Digital Speicher Oszilloskope...
-
Seite 2: Inhaltsverzeichnis
1. Allgemeine Sicherheitsanforderungen ..............2 2. Sicherheitsbegriffe und Symbole ..............3 3. Schnellstart ......................4 Einführung in die Struktur des Oszilloskops ……............4 Frontplatte ........................4 Rückwand …........................5 Bedienfeld……........................6 …..................7 Benutzer-Interface Einführung Erklärung: Durchführung der Eingangsprüfung ..............9 Erklärung: Durchführung der Funktionskontrolle ............ -
Seite 3: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. -
Seite 4: Sicherheitssymbole Und -Begriffe
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel. * Dieses Gerät ist ausschließlich für Innenanwendungen geeignet. * Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen. * Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service- Technikern durchgeführt werden. -
Seite 5: Schnellstart
3. Schnellstart Einführung in die Struktur des Oszilloskops Dieses Kapitel bietet eine einfache Beschreibung des Vorgangs und Funktion der Frontplatte des Oszilloskops, damit Sie mit der Verwendung des Oszilloskops in kürzester Zeit vertraut sind. Frontplatte Die Frontplatte hat Drehknöpfe und Funktionstasten. Die 5 Tasten in der Spalte Auf der rechten Seite des Bildschirms sind Menü-Auswahl-Buttons, durch welche die verschiedenen Optionen für das aktuelle Menü... -
Seite 6: Rückwand
Rückwand Abbildung 3 - 2 Rückwand 1. Tragegriff 2. Lüftungsöffnungen 3. Netzeingangsbuchse 4. Standfuß : Passen Sie den Neigungswinkel des Oszilloskops an. 5. USB-Geräteanschluss: Datenübertragung an einen PC als "Slave-Gerät" per USB- Verbindung. Zum Beispiel: Verwenden Sie diesen Anschluss, wenn Sie das Oszilloskop per USB an den PC anschließen möchten. -
Seite 7: Bedienfeld
Bedienfeld Abbildung 3 - 3 Regelzone Übersicht 1. Schaltfläche "Funktionsbereich : Insgesamt 6 Tasten. 2. Horizontale Einstellungen mit einer Taste und 2 Drehreglern. "HOR" Taste beziehen sich auf horizontale Einstellung im Systemmenü, die "horizontale Position" dient zur Einstellung der Triggerposition. Die "Horizontale Skalierung" regelt die Zeitbasis. 3. -
Seite 8: Benutzer-Interface Einführung
Benutzer-Interface Einführung Abbildung 3 - 4 Illustrative Zeichnung der Anzeige 1. Wellenformanzeigebereich. 2. Run / Stop 3. Der Status des Triggers, einschließlich: Auto: Automatischer Modus und Erfassung der Wellenform ohne Triggerung. Trig: Trigger erkannt und Wellenform erfassen. Ready: Vorausgelöste Daten werden erfasst und sind bereit für einen Trigger. Scan: Capture und Anzeige der Wellenform kontinuierlich. - Seite 9 13. Aktueller Triggertyp: Triggering an steigender Flanke Triggering an fallender Flanke Video-Line Synchron Triggerung Video-Field Synchron Triggerung. Der Messwert zeigt den Trigger-Level-Wert des entsprechenden Kanals an. 14. Zeigt den gemessenen Typ und Wert des entsprechenden Kanals an. "T" bedeutet die Periode, "F"...
-
Seite 10: Erklärung: Durchführung Der Eingangsprüfung
Zubehörteile unter Bezugnahme auf diese Beschreibung verloren gehen. Wenn festgestellt wird, dass Zubehörteile verloren gegangen oder beschädigt sind, wenden Sie sich bitte an den für diesen Service zuständigen Distributor von PeakTech oder direkt an die PeakTech Prüf- und Messtechnik GmbH. -
Seite 11: Erklärung: Durchführung Der Tastkopfkompensation
3. Drücken Sie die Autoset-Taste an der Frontblende. Die Rechteckwelle von 1 kHz Frequenz und 5 V Spitze-Spitze-Wert wird in einigen Sekunden angezeigt (siehe Abbildung 3 5) Abbildung 3 - 5 Automatik Überprüfen Sie CH 2, indem Sie Schritt2 und Schritt 3 wiederholen. Durchführung der Tastkopfkompensation Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden, nehmen Sie diese Einstellung vor, um den Tastkopf dem Eingangskanal anzupassen. -
Seite 12: Erklärung: Tastkopf-Dämpfung Einstellen
2. Überprüfen Sie die angezeigten Wellenformen und regulieren Sie die Sonde, bis eine korrekte Kompensation erreicht ist (siehe Abbildung 3-6 und Abbildung 3-7). Überkompensiert / Richtig kompensiert / Unter kompensiert Abbildung 3 – 6 Verscheidene Wellenformen der Tastkopfkompensation 3. Wiederholen Sie die erwähnten Schritte, wenn erforderlich. Abbildung 3 - 7 Sonde einstellen Tastkopfdämpfung einstellen Die Sonde hat mehrere Dämpfungskoeffizienten, die den vertikalen Skalierungsfaktor des... -
Seite 13: Erklärung: Tastkopf Sicher Anwenden
Die eingestellten Werte des Umschalters sind 1 X und 10 X (siehe Abbildung 3-8). Abbildung 3 - 8 Schalter Tastkopfdämpfung Achtung: Wenn der Dämpfungsschalter auf 1X eingestellt ist, begrenzt der Tastkopf die Bandbreite des Oszilloskops auf 5 MHz. Um die volle Bandbreite des Oszilloskops zu nutzen, muss der Schalter auf 10X eingestellt sein. -
Seite 14: Durchführung Der Selbstkalibrierung
Durchführung der Selbstkalibrierung Die Selbstkalibrierungsanwendung kann das Oszilloskop schnell zum optimalen Zustand bringen, um den genauesten Messwert zu erhalten. Sie können dieses Anwendungsprogramm jederzeit durchführen. Dieses Programm muss ausgeführt werden, wenn die Umgebungstemperatur 5 ° C oder mehr übersteigt. Bevor Sie eine Selbstkalibrierung durchführen, trennen Sie alle Sonden oder Drähte vom Eingangsanschluss. -
Seite 15: Einführung In Das Horizontale System
Vertikaler Offset zurück auf „0“ setzen Drehen Sie den Vertikalpositionsknopf, um die vertikale Anzeigeposition des Kanals zu ändern, und drücken Sie den Positionsknopf, um die vertikale Anzeigeposition als Shortcut-Taste auf 0 zurückzusetzen. Dies ist besonders hilfreich, wenn die Trace-Position weit außerhalb des Bildschirms liegt und Sie sofort zur Bildmitte zurückkehren möchten. -
Seite 16: Einführung In Trigger-System
2. Verwenden Sie den Drehknopf für die horizontale Position, um die horizontale Position des Signals im Wellenformfenster einzustellen. Der Drehknopf für die horizontale Position dient zur Steuerung der Auslösungsverschiebung des Signals oder für andere spezielle Anwendungen. Wenn es zum Auslösen der Verschiebung verwendet wird, kann beobachtet werden, dass sich die Wellenform mit dem Knopf horizontal bewegt, wenn Sie den Knopf für die horizontale Position drehen. -
Seite 17: Fortgeschrittenes Benutzerhandbuch
4. Fortgeschrittenes Benutzerhandbuch In diesem Kapitel werden hauptsächlich folgende Themen behandelt: Wie man das vertikale System einstellt So stellen Sie das horizontale System ein So stellen Sie das Triggersystem ein So stellen Sie das Sampling / Display ein ... -
Seite 18: Einstellen Des Vertikalen Systems
Einstellen des vertikalen Systems Die Vertikale Steuerung umfasst drei Menü-Tasten wie CH1, CH2, Mathe und vier Knöpfe wie für die horizontale oder vertikale Skala für jeden Kanal. Einstellung von CH1 und CH2 Jeder Kanal verfügt über ein unabhängiges vertikales Menü und jedes Element wird entsprechend dem Kanal eingestellt. -
Seite 19: Kanalkopplung Einstellen
1. Kanalkopplung einstellen Bei dem Kanal 1 zum Beispiel ist das gemessene Signal ein Rechteckwellensignal, das die Gleichstromvorspannung enthält. Die Arbeitsschritte werden wie folgt durchgeführt: (1) Drücken Sie die Taste CH1, um das Menü CH1 SETUP anzuzeigen. (2) Wählen Sie im rechten Menü Kopplung als DC. Sowohl DC- als auch AC-Komponenten des Signals werden weitergeleitet. -
Seite 20: Verwenden Sie Mathematische Funktionen
Verwenden Sie mathematische Funktionen Die mathematische Manipulationsfunktion wird verwendet, um die Ergebnisse der Additions-, Multiplikations-, Divisions- und Subtraktionsoperationen zwischen zwei Kanälen oder die FFT- Operation für einen Kanal anzuzeigen. Drücken Sie die Math-Taste, um das Menü auf der rechten Seite anzuzeigen. Die Wellenformberechnung Drücken Sie die Taste "Math", um das Menü... -
Seite 21: Fft-Funktion
FFT-Funktion Die FFT-mathematische Funktion (Fast Fourier Transform) wandelt mathematisch eine Zeitbereichs- Wellenform in ihre Frequenzkomponenten um. Es ist sehr nützlich für die Analyse des Eingangssignals am Oszilloskop. Sie können diese Frequenzen mit bekannten Systemfrequenzen wie Systemuhren, Oszillatoren oder Netzteilen abgleichen. Die FFT-Funktion in diesem Oszilloskop transformiert 2048 Datenpunkte des Zeitbereichssignals mathematisch in ihre Frequenzkomponenten (die Aufzeichnungslänge sollte 10 K oder mehr betragen). -
Seite 22: Um Das Fft-Fenster Auszuwählen
Um das FFT-Fenster auszuwählen ■ Es gibt 6 FFT-Fenster. Jeder hat Kompromisse zwischen Frequenzauflösung und Genauigkeit. Was Sie messen möchten und die Eigenschaften Ihres Quellsignals helfen Ihnen dabei, das zu verwendende Fenster zu bestimmen. Verwenden Sie die folgenden Richtlinien, um das beste Fenster auszuwählen. -
Seite 23: Verwenden Sie Die Vertikale Position Und Die Skalierungsregler
Hinweise für die Verwendung von FFT Hinweise zur Verwendung von FFT Verwenden Sie die Standard-dB-Skala für Details von mehreren Frequenzen, auch wenn sie sehr unterschiedliche Amplituden haben. Verwenden Sie die Vrms-Skala, um Frequenzen zu vergleichen. DC-Komponente oder Offset kann falsche Größenwerte der FFT-Wellenform verursachen. Um die DC-Komponente zu minimieren, wählen Sie AC Coupling am Quellsignal. -
Seite 24: Horizontales System Einstellen
Horizontales System einstellen Die HORIZONTALEN STEUERUNGEN enthalten die Schaltfläche Horizontal HOR und solche Knöpfe wie Horizontale Position und Horizontale Skalierung. 1. Horizontaler Positionsknopf: Mit diesem Knopf werden die horizontalen Positionen aller Kanäle (einschließlich derjenigen, die aus der mathematischen Manipulation erhalten werden) eingestellt, deren analytische Auflösung sich mit der Zeitbasis ändert. -
Seite 25: Trigger-System Einstellen
Trigger-System einstellen Der Trigger bestimmt, wann DSO beginnt, Daten zu erfassen und die Wellenform anzuzeigen. Sobald der Trigger korrekt eingestellt ist, kann er die instabile Anzeige in eine sinnvolle Wellenform umwandeln. Wenn DSO beginnt, Daten zu erfassen, werden genügend Daten gesammelt, um die Wellenform links vom Triggerpunkt zu zeichnen. - Seite 26 Edge-Menü Liste: Menü Einstellungen Anleitung Stellen Sie den vertikalen Kanal-Triggertyp als einzelnen Einzelne Trigger ein. Stellen Sie den Single-Trigger-Typ des vertikalen Kanals Einzel Kante als Flankentrigger ein. Kanal 1 als Auslöser Signal. Quelle Kanal 2 als Auslöser Signal. Auto Erfassen, auch wenn kein Trigger auftritt Modus Normal Erfassen, wenn ein Trigger auftritt...
-
Seite 27: Alternierender Trigger (Trigger-Modus: Edge)
Video-Trigger-Menü Liste: MENÜ EINSTELLUNG ANLEITUNG Stellen Sie den vertikalen Kanal-Triggertyp als einzelnen Einzel Trigger ein. Legen Sie den Single-Trigger-Typ für den vertikalen Kanal Einzel Video als Videoauslöser fest. Wählen Sie CH1 als Triggerquelle Quelle Wählen Sie CH2 als Triggerquelle NTSC Modus Wählen Sie die Video Modulation SECAM... -
Seite 28: Funktionsmenü
Funktionsmenü Die Funktionsmenü-Steuerzone enthält 4 Funktionsmenü-Schaltflächen: Utility, Measure, Acquire, Cursor und 2 Sofort-Ausführungstasten: Autoset, Run / Stop. So stellen Sie das Sampling / Display ein Drücken Sie die Acquire-Taste, das Sampling- und Display-Menü wird wie folgt angezeigt: Funktionsmenü Einstellung Beschreibung Sample Normaler Abtastmodus. - Seite 29 XY-Modus Dieses Format gilt nur für Kanal 1 und Kanal 2. Nachdem das XY-Anzeigeformat ausgewählt wurde, wird Kanal 1 auf der horizontalen Achse und Kanal 2 auf der vertikalen Achse angezeigt. Das Oszilloskop befindet sich im nicht ausgelösten Sample-Modus: Die Daten werden als helle Punkte angezeigt.
-
Seite 30: Speichern Und Abrufen Einer Wellenform
Speichern und abrufen einer Wellenform Drücken Sie die Utility-Taste, wählen Sie Function im rechten Menü, und wählen Sie Save im linken Menü. Wenn Sie im rechten Menü die Option Typ auswählen, können Sie die Wellenformen speichern, konfigurieren oder Bilder scannen. Wenn der Typ als Welle ausgewählt ist, wird das Menü... -
Seite 31: Speichern Und Abrufen Der Wellenform
Wenn der Typ als Konfiguration ausgewählt ist, wird das Menü wie in der folgenden Tabelle angezeigt: Funktionsmenü Einstellung Beschreibung Funktion Speichern Zeigt das Speicherfunktionsmenü Konfigurieren Wählen Sie den Speichertyp Setting1... Konfigurieren Adresse für Benutzereinstellungen Setting8 Speichern Speichert die ausgewählte Konfiguration Laden der aktuellen Konfiguration nach Laden Adresse... - Seite 32 Um die Wellenform von CH1 und CH2 als BIN-Datei im USB-Speicher zu speichern, sollten folgende Schritte ausgeführt werden: 1. Schalten Sie die Kanäle CH1 und CH2 ein und schalten Sie den Math-Kanal aus. 2. Drücken Sie die Utility-Taste, wählen Sie Function im rechten Menü und wählen Sie Save im linken Menü.
-
Seite 33: Anforderungen Für Usb-Speichermedium
Anforderungen für USB-Speichermedium Unterstütztes USB-Format: USB 2.0 oder niedriger, FAT16 oder FAT32, Zuordnungseinheitengröße nicht über 4k, maximale Kapazität 64 Gbyte. Wenn der USB-Datenträger nicht ordnungsgemäß funktioniert, formatieren Sie Ihren USB-Datenträger und versuchen Sie es erneut. Es gibt zwei Methoden, um die USB-Festplatte zu formatieren, indem zuerst das Computersystem zum Formatieren verwendet wird oder eine spezielle Formatierungssoftware. - Seite 34 5. Stellen Sie das Dateisystem auf FAT32, Größe 4096 Zuordnungseinheit ein. Nutzen Sie "Schnellformatierung durchführen", um eine schnelle Formatierung durchführen. Klicken Sie auf OK, und klicken Sie dann auf Ja auf die Warnmeldung. Abbildung 4–4: Einstellungen des USB Speichermediums 6. Formatierungsprozess. Abbildung 4–5: Formatieren des USB-Laufwerks Prüfen, ob die USB-Festplatte nach dem Formatieren FAT32 mit Größe 4096 Zuordnungseinheit ist.
-
Seite 35: Ausführen Der Hilfsfunktionen
Ausführen der Hilfsfunktionen ● Konfig Drücken Sie die Utility-Taste, wählen Sie Funktion im rechten Menü und wählen Sie Konfigurieren im linken Menü. Die Beschreibung des Menüs Konfigurieren wird wie folgt angezeigt: Funktionsmenü Einstellung Beschreibung Funktion Konfigurieren Zeigen Sie das Konfigurationsmenü an Sperren Sie alle Schlüssel. -
Seite 36: Selbstkalibrierung (Self-Cal)
Selbstkalibrierung (Self-Cal) Das Selbstkalibrierungsverfahren kann die Genauigkeit des Oszilloskops unter der Umgebungstemperatur im höchsten Maße verbessern. Wenn die Änderung der Umgebungstemperatur 5 ° C übersteigt oder überschreitet, sollte die Selbstkalibrierung durchgeführt werden, um die höchste Genauigkeit zu erreichen. Bevor Sie das Selbstkalibrierungsverfahren ausführen, trennen Sie alle Sonden oder Drähte vom Eingangsanschluss. -
Seite 37: Automatisch Messen
Menü, wählen Sie im rechten Menü Über. Zeigen Sie das Modell und die aktuell installierte Firmware-Version an. 2. Fragen Sie ein aktuelles Firmwareupdate über Ihren Händler oder bei PeakTech an, bzw. laden es ggf. auf der Homepage herunter. - Seite 38 Anstiegszeit, Abfallzeit, + Impulsbreite, -Pulsweite, + Impuls Zyklus, Tastverhältnis, Verzögerung A → B, Verzögerung A → B, Zyklus RMS, Cursor RMS, Tastverhältnis, Phase, + Impulszahl, - Pulszahl, Anstiegsedimanz, FallEdigeCnt, Fläche und Zyklusfläche. Das Menü "Automatische Messungen" wird in der folgenden Tabelle beschrieben: Funktionsmenü...
- Seite 39 Automatische Messung der Spannungaparameter Die Oszilloskope liefern automatische Spannungsmessungen einschließlich Mittelwert, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Cycle RMS und Cursor RMS. Abbildung 4 13 unten zeigt einen Puls mit einigen der Spannungsmesspunkte. Abbildung 4-13 Mittelwert (Mean): Das arithmetische Mittel über die gesamte Wellenform. PK-PK: Spitze-Spitze-Spannung.
- Seite 40 Anstiegszeit: Zeit, um die die Anstiegsflanke des ersten Impulses in der Wellenform von 10% auf 90% ihrer Amplitude ansteigt. Abfallzeit: Zeit, die die fallende Flanke des ersten Impulses in der Wellenform von 90% auf 10% seiner Amplitude absinkt. + D width: Die Breite des ersten positiven Impulses in 50% -Amplitudenpunkten. -D Breite: Die Breite des ersten negativen Impulses in den 50% -Amplitudenpunkten.
-
Seite 41: Mit Cursor Messen
Mit Cursor messen Drücken Sie die Cursor-Taste, um die Cursor zu aktivieren und das Cursor-Menü anzuzeigen. Drücken Sie die Taste erneut, um die Cursor auszuschalten. Die Cursor-Messung für den normalen Modus: Die Beschreibung des Cursor-Menüs wird in der folgenden Tabelle angezeigt: Funktionsmenü... - Seite 42 Abbildung 4–15 Zeit & Cursor Spannungsmessung Auto-Cursor Beim AutoCursr-Typ werden die horizontalen Cursor als Schnittpunkte der vertikalen Cursor und der Wellenform festgelegt. - 41 -...
-
Seite 43: Cursor-Messung Für Fft-Modus
Cursor-Messung für FFT-Modus Drücken Sie im FFT-Modus die Cursortaste, um die Cursor zu aktivieren und das Cursor-Menü anzuzeigen. Die Beschreibung des Cursor-Menüs im FFT-Modus wird in der folgenden Tabelle gezeigt: Funktionsmenü Einstellung Beschreibung Vamp Zeiget Cursor und Menü für die Vamp-Messung Zeiget Freq-Messcursor und Menü... -
Seite 44: Ausführende Tasten
Ausführende Tasten verwenden Zu diesen Aktionstasten gehören Autoset, Run/Stop, Copy. Autoset-Taste Es ist ein sehr nützlicher und schneller Weg, um eine Reihe von voreingestellten Funktionen auf das ankommende Signal anzuwenden und die bestmögliche Betrachtungswellenform des Signals anzuzeigen, sowie auch einige Messungen für den Benutzer auszuarbeiten. Die Details der Funktionen, die bei Autoset auf das Signal angewendet werden, sind in der folgenden Tabelle aufgeführt: Funktion-Elemente... -
Seite 45: Schaltfläche [Ausführen / Stopp]
● Schaltfläche [Ausführen / Stopp] Aktivieren oder Deaktivieren der Abtastung von Eingangssignalen. Hinweis: Wenn im STOP-Modus keine Abtastung erfolgt, können die vertikale Teilung und die horizontale Zeitbasis der Wellenform noch in einem bestimmten Bereich eingestellt werden, dh das Signal kann in horizontaler oder vertikaler Richtung erweitert werden. Wenn die horizontale Zeitbasis ≤... -
Seite 46: Kommunikation Mit Pc
5. Kommunikation mit dem PC Das Oszilloskop unterstützt die Kommunikation mit einem PC über USB. Sie können die Kommunikationssoftware Oszilloskop zum Speichern, Analysieren, Anzeigen der Daten und zur Fernsteuerung verwenden. Um mehr über die Bedienung der Software zu erfahren, können Sie F1 in der Software drücken, um das Hilfedokument zu öffnen. -
Seite 47: Messbeispiele
6. Messbeispiele Beispiel 1: Messung eines einfachen Signals Der Zweck dieses Beispiels besteht darin, ein unbekanntes Signal in der Schaltung anzuzeigen und die Frequenz und die Spitze-Spitze-Spannung des Signals zu messen. 1. Führen Sie die folgenden Bedienschritte zur schnellen Anzeige dieses Signals durch: (1) Stellen Sie den Dämpfungskoeffizienten des Tastkopfmenüs auf 10X und den des Schalters im Tastkopfschalter auf 10X ein (siehe "Einstellen des Tastkopfdämpfungskoeffizienten"... -
Seite 48: Beispiel 2: Verstärkung Eines Verstärkers In Einer Messschaltung
Beispiel 2: Verstärkung eines Verstärkers in einer Messschaltung Der Zweck dieses Beispiels besteht darin, die Verstärkung eines Verstärkers in einer Messschaltung auszuarbeiten. Zuerst verwenden wir ein Oszilloskop, um die Amplitude des Eingangssignals und des Ausgangssignals von der Schaltung zu messen und dann die Verstärkung unter Verwendung vorgegebener Formeln zu berechnen. -
Seite 49: Beispiel 3: Erfassung Von Einem Einzelnem Signal
Beispiel 3: Ein einzelnes Signal erfassen Es ist ziemlich einfach, ein digitales Oszilloskop zu verwenden, um ein nicht-periodisches Signal zu erfassen, wie einen Impuls und einen Grat usw. Aber das allgemeine Problem ist, wie man einen Trigger einrichtet, wenn Sie das Signal nicht kennen? Wenn zum Beispiel der Impuls das logische Signal eines TTL-Pegels ist, sollte der Triggerpegel auf 2 Volt eingestellt werden und die Triggerflanke als Trigger für ansteigende Flanke eingestellt werden. -
Seite 50: Beispiel 4: Analysieren Sie Die Details Eines Signals
Abbildung 6–3 ein einzelnes Signal erfassen Beispiel 4: Analysieren Sie die Details eines Signals Rauschen ist in den meisten elektronischen Signalen sehr geläufig. Um herauszufinden, was sich innerhalb des Noise-Signals befindet und um den Rauschpegel zu reduzieren, ist diese Oszilloskopfunktion sehr wichtig. Rauschanalyse: Der Rauschpegel weist manchmal auf einen Ausfall einer elektronischen Schaltung hin. - Seite 51 Abbildung 6–4 Signal mit Rauschen Rauschen vom Signal trennen: Bei der Fokussierung auf das Signal selbst ist es wichtig, den Rauschpegel so niedrig wie möglich zu halten, damit der Anwender mehr Details über das Signal erhalten kann. Die Average- Funktion unseres Oszilloskops kann Ihnen dabei helfen. Folgen Sie diesen Schritten zum Aktivieren der Average-Funktion.
-
Seite 52: Beispiel 5: Anwendung Des Xy-Funktion
Abbildung 6–5 Reduzierter Rauschpegel mithilfe der Funktion Averages (Mittelwert) Beispiel 5: Anwendung der XY-Funktion Untersuchen Sie die Phasendifferenz zwischen Signalen von zwei Kanälen Beispiel: Testen Sie die Phasenänderung des Signals nach dem Durchlaufen eines Leitungsnetzes. Der X-Y-Modus ist sehr nützlich, wenn die Phasenverschiebung von zwei verwandten Signalen untersucht wird. - Seite 53 (7) Drehen Sie die Knöpfe für die vertikale Skalierung und die vertikale Position, um die Wellenform zu optimieren. (8) Mit der angewendeten elliptischen Oszillogrammmethode die Phasendifferenz beobachten und berechnen (siehe Abbildung 6 6). Das Signal muss zentriert und in horizontaler Richtung gehalten werden Abbildung 6–6 Lissajous Kurve Basierend auf dem Ausdruck sin (q) =A/B or C/D ist darin q der Phasendifferenzwinkel und die...
-
Seite 54: Beispiel 6: Videosignal-Auslöser
Beispiel 6: Videosignal-Auslöser Beobachten Sie das Signal eines Fernsehers, indem den Videotrigger anwenden und erhalten Sie die so eine stabile Videoausgangssignalanzeige. Video Field Trigger Führen Sie für den Trigger im Videofeld die folgenden Schritte aus: (1) Drücken Sie die Trigger-Menü-Taste, um das rechte Menü anzuzeigen. (2) Wählen Sie im rechten Menü... -
Seite 55: Fehlersuche
7. Fehlerbehebung 1. Oszilloskop ist eingeschaltet aber keine Anzeige sichtbar ● Prüfen Sie, ob die genutzte Steckdose versorgt wird (Sicherung) oder eingeschaltet ist. ● Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist. ● Prüfen Sie, ob die Verwendung eines anderen Netzkabels Abhilfe bringt. ●... -
Seite 56: Technische Spezifikationen
"Selbstkalibrierung" durch (siehe "So führen Sie die Selbstkalibrierung durch" auf Seite 12). Alle Spezifikationsstandards werden erfüllt, bis auf die mit dem Wort "Typisch" gekennzeichnet sind - hier handelt es sich um Richtwerte. Leistungsmerkmale Spezifikation P 1335 20 MHz Bandbreite P 1336 50 MHz P 1337... - Seite 57 Leistungsmerkmale Spezifikation P 1335 20 MHz Analoge Bandbreite P 1336 50 MHz P 1337 100 MHz Einzelne Bandbreite Volle Bandbreite ≥10 Hz (bei Eingabe, AC Kopplung,-3 dB) Niederfrequenz ≤ 17,5 ns P 1335 Anstiegszeit (am Eingang, ≤ 7,0 ns P 1336 typisch) ≤...
-
Seite 58: Allgemeine Technische Daten
