Das Bus-Einstellungsmenü:
Funktion
Einstellung
BUS SEL
BUS0~BUS3
CH0F~CH00
CH SEL
1X111111
11111111
CH0F~CH
Einschließen
00
Ausschließen
Code
HEX
Typ
DEC
Beispiel: BUS0 so einstellen, dass er CH00, CH01, CH02 & CH03 einbezieht und einen Hexadezimalcode
besitzt. Gehen Sie wie folgt vor
1.
Drücken Sie die Taste "0 (Bus)", um das Menü aufzurufen.
2.
Drücken Sie die Taste "F1" bis als Bus-Nummer (Bus SEL) "BUS0" angezeigt wird.
3.
Drücken Sie die Taste "F2" oder drehen Sie den "CH1 Volts/Div"-Drehknopf bis die Kanalauswahl (CH
SEL) "CH00" anzeigt.
4.
Drücken Sie die Taste "F3" und stellen Sie CH00 auf "Einschließen". Dann wird Kanal CH00 mit einer "1"
angezeigt.
5.
Wiederholen Sie die Schritte 2 & 3 und stellen Sie CH01, CH02 & CH03 auf " Einschließen " und alle
anderen Kanäle auf "Ausschließen". Dann wird "CH SEL" als "XXXXXXXXXXXX1111" angezeigt. Die
BUS-Einstellung ist abgeschlossen.
6.
Drücken Sie die Taste "F4" und setzen Sie den Codetyp auf "HEX" (hexadezimal).

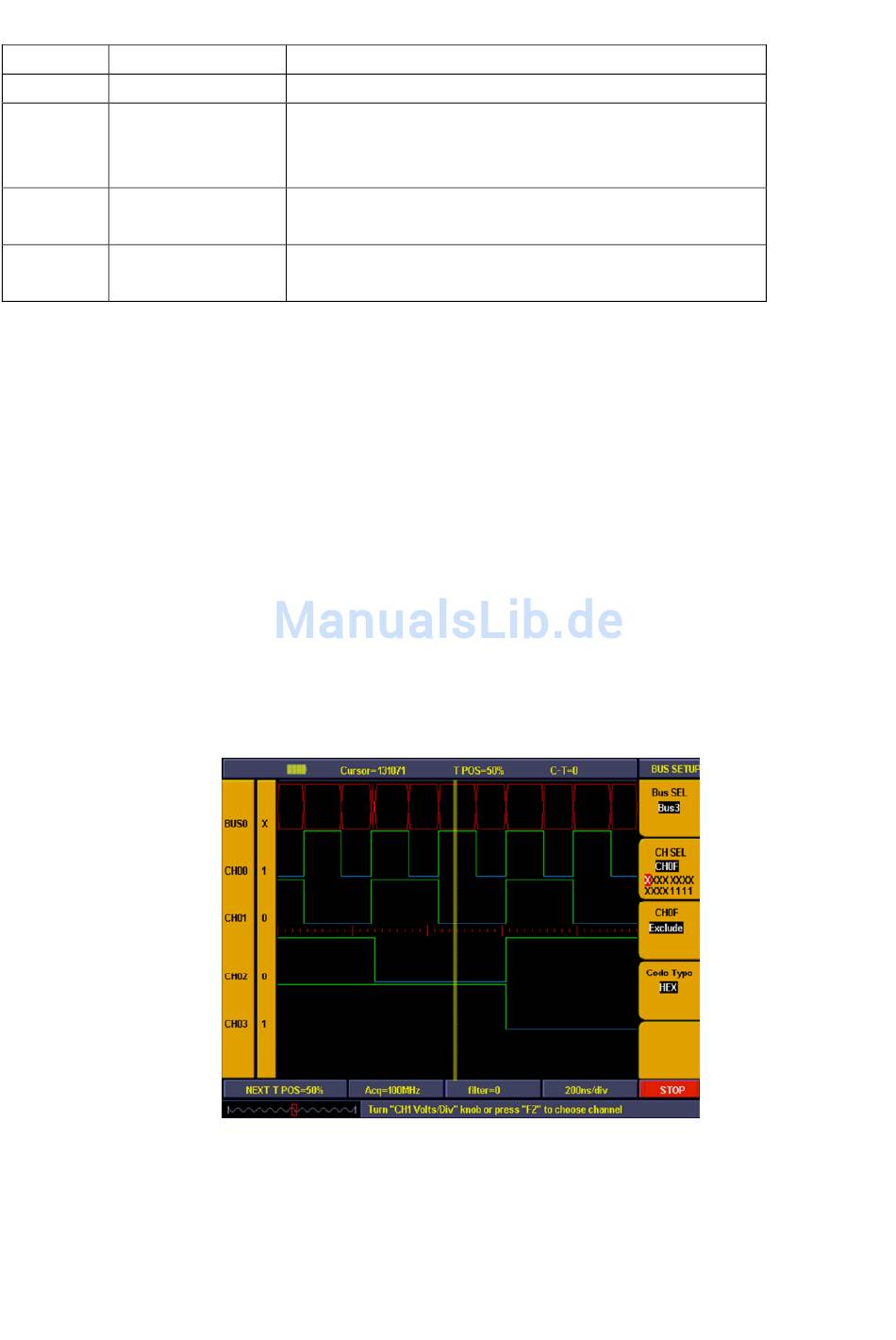

Abb. 92 gibt die fertige BUS-Einstellung wieder.
Beschreibung
Auswahl eines BUS für den Betrieb.
Auswahl eines Kanals unter CH00~CH0F.
Komplexanzeige für BUS-Kanal: 1 für einbeziehen; X für
ausschließen
Der ausgewählte Bus bezieht diesen Kanal ein.
Der ausgewählte Bus schließt diesen Kanal aus.
Alle Codetypen und Messwerte sind hexadezimal (HEX).
Alle Codetypen und Messwerte sind dezimal (DEC).
Abb. 92 BUS-Einstellung
-87-
