44.4. Einstellen des Anzeigesystems
Mithilfe des Anzeigesystem wird ein Kanal oder BUS ein- bzw. ausgeschaltet und der Kontrast des
Anzeigefeldes angepasst. Drücken Sie die Taste "A(DISPLAY)", um das Anzeigefeld wie in Abb. 89
anzuzeigen.
Das Display-Menü:
Funktion
Einstellung
BUS
Quelle
Channel
BUS SEL.
BUS0~BUS3
CH SEL
CH00~CH0F
CH
ON
Anzeige
OFF
Beispiel: Anzeigen von Kanal als CH00~CH03 und BUS als BUS0, alle anderen Kanäle und Busse sind
ausgeschaltet. Gehen Sie wie folgt vor:
1. Drücken Sie die Taste "A(DISPLAY)", um das Anzeigemenü aufzurufen.
2. Drücken Sie die Taste "F1" bis als Signalquelle (Quelle) "BUS" angezeigt wird.
3. Drücken Sie die Taste "F2" bis als Bus-Nummer (Bus SEL) "BUS0" angezeigt wird.
4. Drücken Sie die Taste "F3", um die Signalanzeige einzuschalten („ON").
5. Drücken Sie die Taste "F2" bis als Bus-Nummer (Bus SEL) "BUS1" angezeigt wird.
6. Drücken Sie die Taste "F3", um die Signalanzeige auszuschalten („OFF"). Wiederholen Sie die Schritte 5
und 6 und stellen Sie BUS2 & BUS3 auf "OFF" (Aus).
7. Drücken Sie die Taste "F1" bis als Signalquelle (Quelle) "Channel" angezeigt wird.
8. Drücken Sie die Taste "F2" oder drehen Sie den "CH1 Volts/Div"-Drehknopf bis die Kanalauswahl
(CH SEL) "CH00" anzeigt.
9. Drücken Sie die Taste "F3", um die Signalquelle einzuschalten („ON").

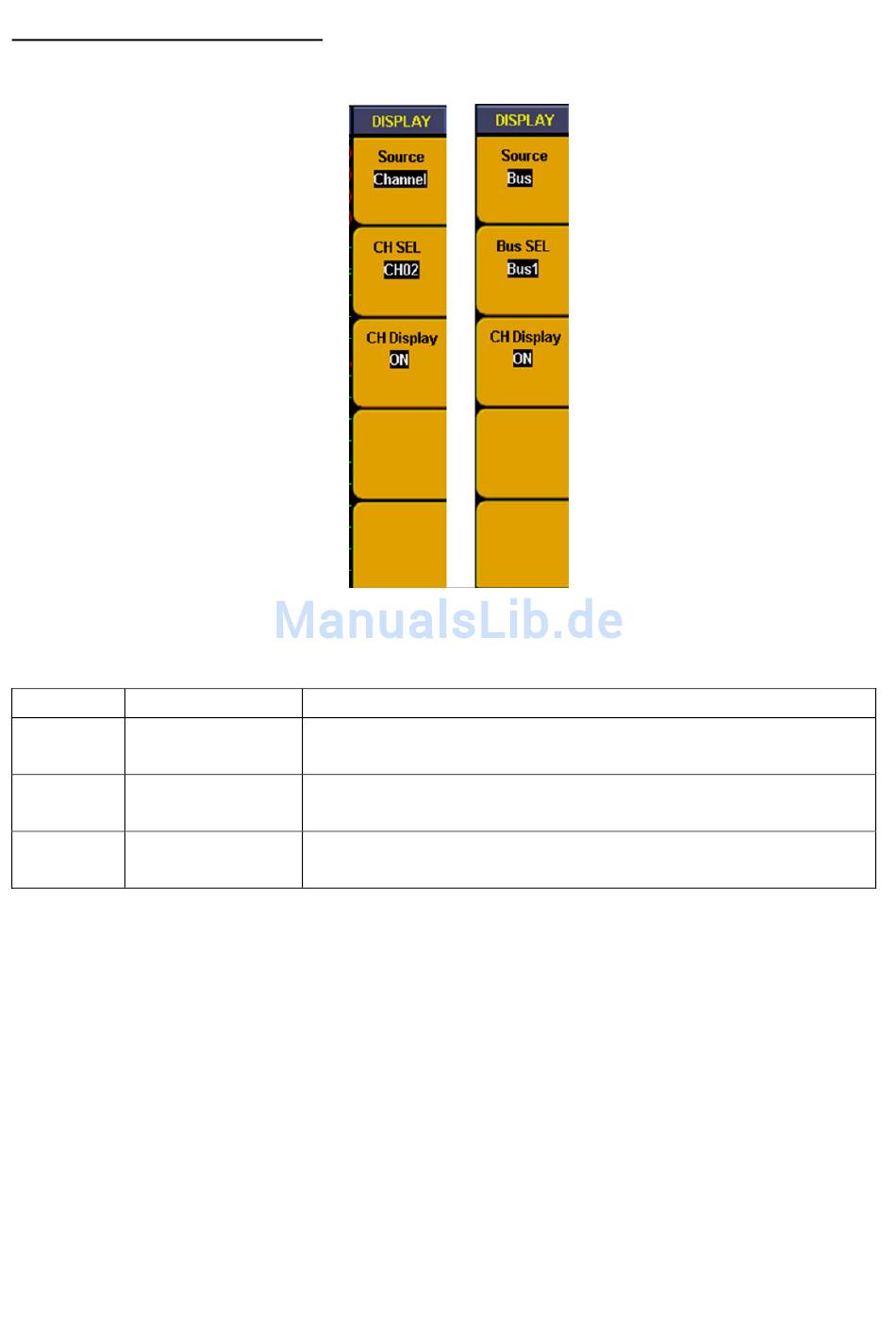

Abb. 89 Display-Menü
Beschreibung
Auswahl von BUS als Quelle.
Auswahl von Kanal als Quelle.
Auswahl zwischen BUS0~BUS3.
Auswahl zwischen CH00~CH0F.
Einschalten von BUS oder Kanal.
Ausschalten von Bus oder Kanal.
-85-
