3. Pattern:
Stellen Sie einen Kanal als Signalquelle und eine hohe/niedrige Spannung für den Kanal als
Triggerbedingungskombination ein, um einen Trigger zu erstellen (s. Abb. 81).
Das Pattern-Trigger-Menü:
Funktion
CH00~CH0F
Ch SEL
x0100000
00000000
Nicht beachten
CH00～CH0F
Low
Hoch (High)
Um die 16-Kanal-Daten zu analysieren muss man wissen, wie sich die Daten vorher und nachher geändert
haben, wenn "BIT0-BIT3" STATUS "0111" ist.
Drücken Sie die Taste "Trig Menu", um das Triggermenü aufzurufen.
1.
2.
Drücken Sie die Taste "F1" bis als Triggermodus "Pattern" angezeigt wird.
3.
Drücken Sie die Taste "F2" oder drehen Sie den "CH1 Volts/Div"-Drehknopf bis die Kanalauswahl
„CH SEL" als "CH00" angezeigt wird.
4.
Drücken Sie die Taste "F3" bis das F3-Fenster als "CH00/High" und "CH00" im F2-Fenster als "1"
angezeigt wird.

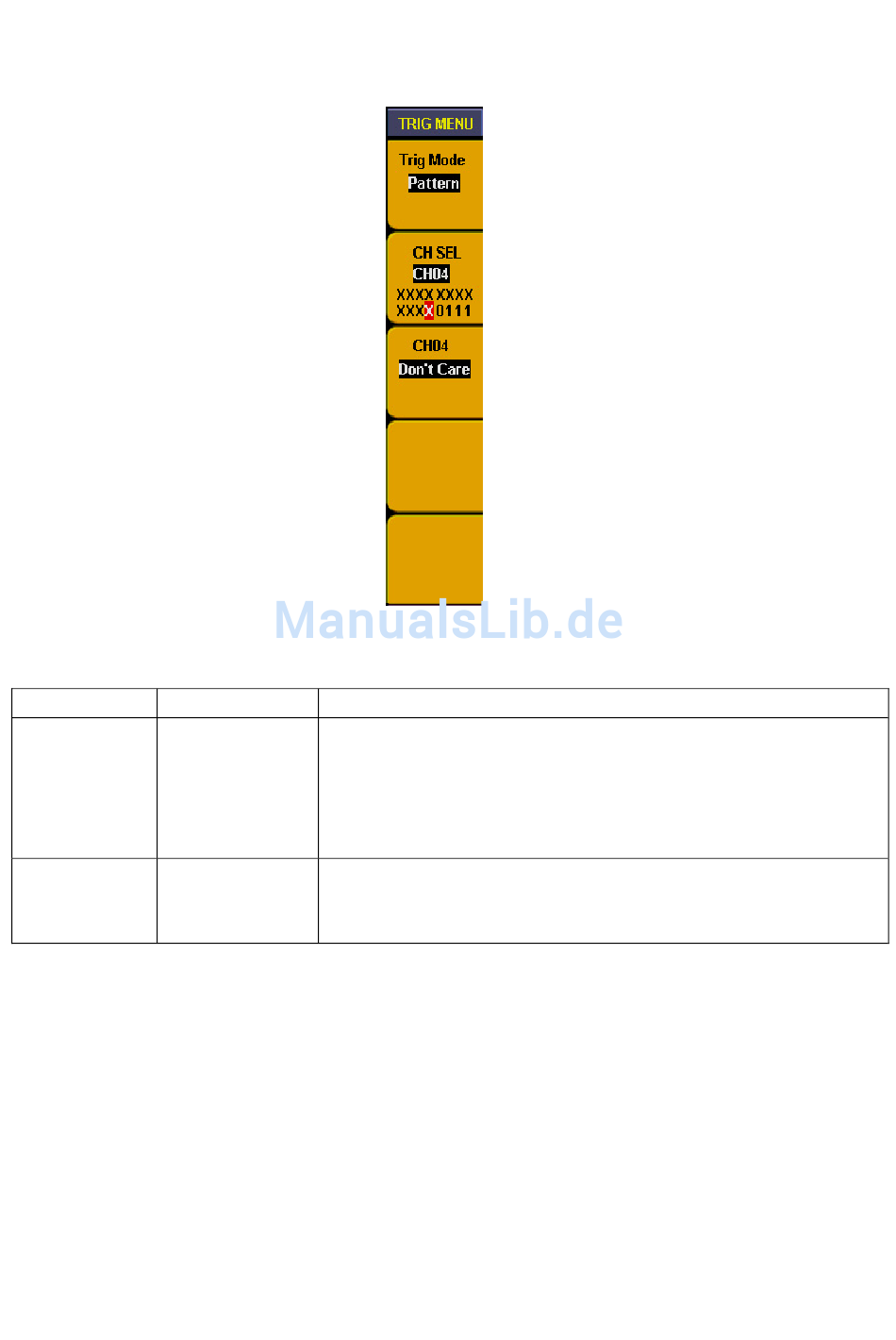

Abb. 81 Menü Pattern-Trigger
Einstellung
Auswahl des Kanals zur Einstellung des Signalmusters.
16-Kanal-Statusanzeige.
X: „don't care"
0: niedrig
1: hoch
Kein Trigger tritt auf.
Trigger tritt nur auf, wenn Signal auf Low-Pegel.
Trigger tritt nur auf, wenn Signal auf High-Pegel.
Beschreibung
-78-
