Das Bus-Trigger-Menü:
Funktion
Einstellung
Quelle
BUS0～BUS3
0x0000~0xffff
(HEX)
Code
0~65535
(DEC)
=
>=
Qualifier
<=
Beispiel: Um ein 8-Bit Datensignal zu messen müssen wir beobachten, wie sich die Daten bei einem
Datenwert 0X18 vorher und nachher ändern. Wir stellen BUS0 so ein, dass er CH00~CH07 umfasst, und
verwenden CH00~CH07, um das Signal zu messen. Gehen Sie bei der Triggereinstellung folgendermaßen
vor:
1.
Drücken Sie die Taste "Trig Menu", um das Triggermenü aufzurufen.
2.
Drücken Sie die Taste "F1" bis der Triggermodus "BUS" anzeigt.
3.
Drücken Sie die Taste "F2" bis die Signalquelle (Source) "BUS0" anzeigt.
4.
Drücken Sie die Taste "F3" und geben Sie den Codetyp ein, während ein roter Hintergrund mit grünem
Digitalanzeiger angezeigt wird. Geben Sie dann als Datenwert "18" ein und setzen Sie den Code auf
"0X18". Drücken Sie erneut die Taste "F3" und der rote Hintergrund verschwindet. Wiederholen Sie
Schritt D bei Einstellfehlern oder wenn die Einstellung geändert werden muss.
Drücken Sie die Taste "F4" bis als Qualifier "=" angezeigt wird.
5.
6.
Drehen Sie den "Trig LEVEL"-Drehknopf oder drücken Sie die Taste "SET 50%" bis die Triggerposition
"NEXT T POS = 50%" anzeigt.
Die BUS-Triggereinstellung ist nun abgeschlossen (s. Abb. 80) und das Gerät zur Datenerfassung bereit.
Beschreibung
BUS0 bis BUS3 kann als Triggerquelle eingestellt werden.
Kann je nach Bus- und Code-Einstellung beliebig zwischen 0x0000
und 0xffff (hexadezimal) bzw. zwischen 0 und 65535 (dezimal)
eingestellt werden.
Trigger tritt auf, wenn der Buswert gleich dem eingestellten Code ist.
Trigger tritt auf, wenn der Buswert größer oder gleich dem
eingestellten Code ist.
Trigger tritt auf, wenn der Buswert kleiner oder gleich dem
eingestellten Code ist.

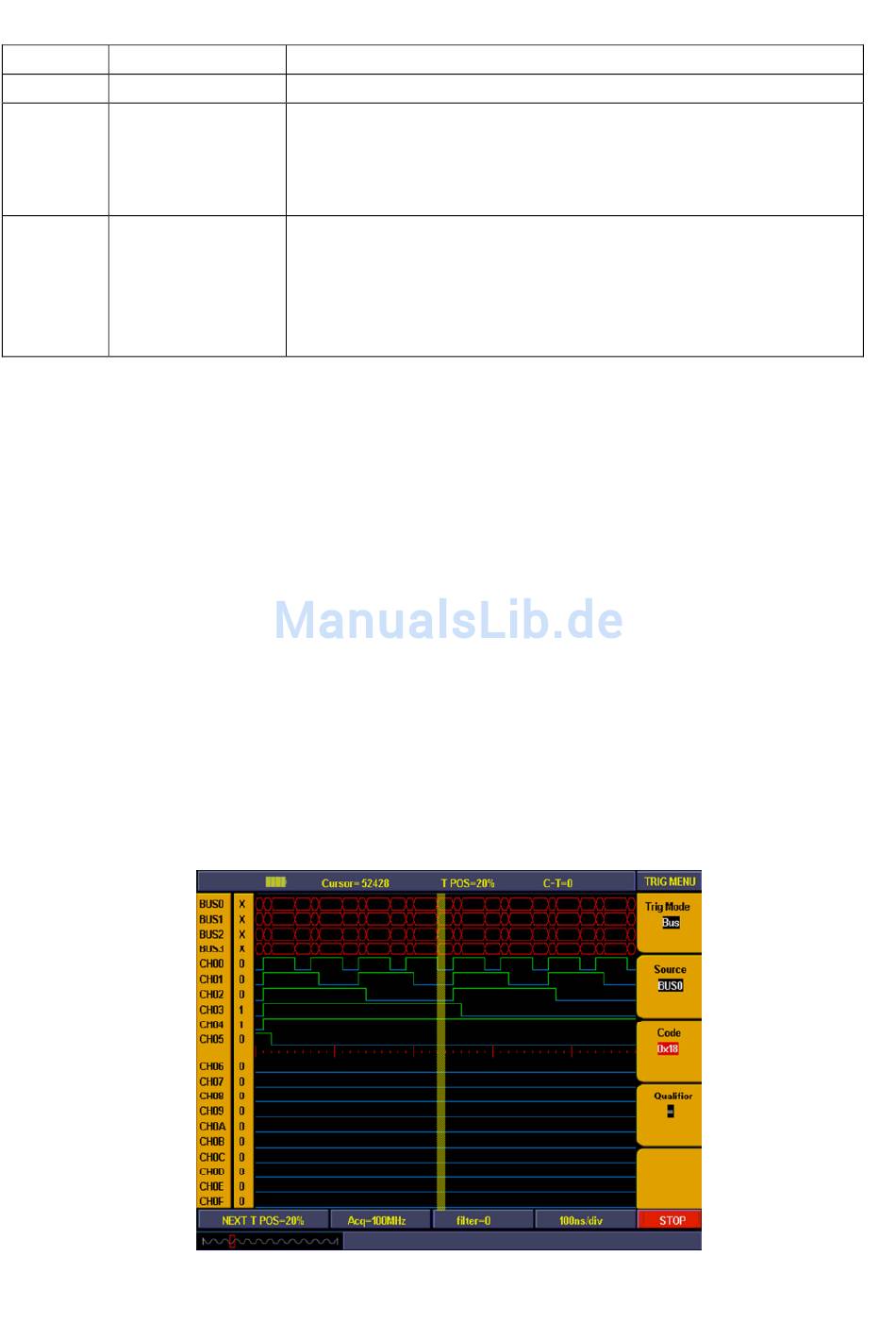

Abb. 80 Bus-Trigger
-77-
