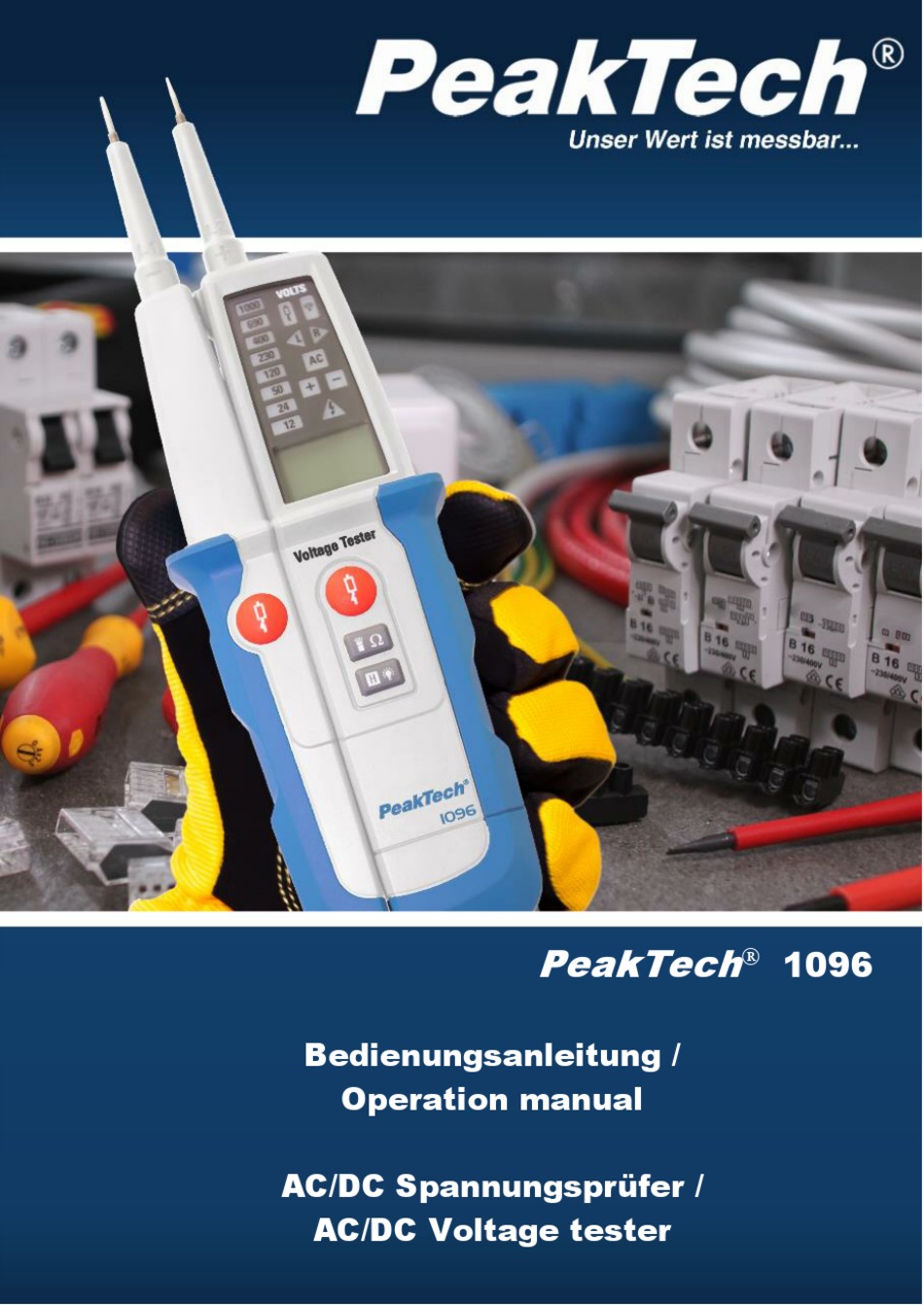

- Seite 1 PeakTech 1096 Bedienungsanleitung / Operation manual AC/DC Spannungsprüfer / AC/DC Voltage tester...
-
Seite 2: Sicherheitshinweise
Note: English manual from page 18 1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EG (CE-Zeichen). Überspannungskategorie CAT III 1000V / CAT IV 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente... - Seite 3 Dieses Gerät darf nicht in hochenergetischen Schaltungen ver-wendet werden. Maximal zulässige Eingangsspannung von 1000V DC oder 1000V AC nicht überschreiten. Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes). Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten...
- Seite 4 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Messungen von Spannungen über 120V DC oder 50V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche Stromschläge auftreten.
- Seite 5 1.2. Am Gerät befindliche Warnhinweise und Symbole ACHTUNG! Entsprechende Abschnitte in der Bedienungsanleitung beachten! Doppelt isoliert CAT III 1000V Angabe der Überspannungskategorie CAT IV 600V Angabe der Überspannungskategorie CE-Kennzeichnung nach 2004/22/EG Rechtes Drehfeld linkes Drehfeld...
- Seite 6 Durchgangsprüfung Einpoliger Phasenprüfer (100 – 690 V AC 50/60 Hz) Messungen an Spannungsführenden Systemen Gleichspannung, negative Polarität Gleichspannung, positive Polarität Wechselspannung Gleich- und Wechselspannung Vom TÜV Rheinland zertifizierte “Geprüfte Sicherheit” IP64 IP Schutzklasse Schalter für Niederohmigkeitsprüfung...
- Seite 7 Aufnahme der Messwerte zu vereinfachen. Mit den beiden Druckknöpfen für die Niederohmigkeitsprüfung ist es möglich diverse Leitungen und Geräte zu überprüfen. Das Profil des Peaktech 1096 wird mit seinen Features wie der Hintergrundbeleuchtung Bildschirmes Taschenlampen Funktion, aber auch mit seinem modernen und ergonomischen Design, abgerundet.
- Seite 8 3. Bedienelemente Prüfspitzen LED und LCD Anzeige Sicherheits - hinweise Tasten für Niedrigimpedanz - test Batteriefach mit unterseitiger Schraube...
- Seite 9 4. Messbetrieb Der zweipolige Spannungsprüfer wird zu Identifizierung von spannungsführenden Leitungen und Geräten benutzt. Durch seine eindeutige Anzeige der aufleuchtenden LED’s und der LCD Anzeige, ist es ein leichtes diverse Messungen, wie eine Spannungs – oder Widerstandsmessung, durchzuführen. Hinweis: Beachten Sie, dass sich steht’s bei jeder Messung Ihre Hände und Finger hinter der Integrierten Schutzlippe befinden, um Verletzungen oder Stromüberschläge zu vermeiden.
- Seite 10 4.2 Einpolige Phasenprüfung Hinweis: Die einpolige Phasenprüfung ist nicht geeignet, um eine Spannungsfreiheit festzustellen Mit der Einpoligen Phasenprüfung wird getestet, ob eine Phase Spannungsführend ist. Der Spannungsprüfer signalisiert erst ab einer Spannung von 100V AC, ob eine Spannung vorhanden ist. Dies wird mit der Symbolleuchte signalisiert.
- Seite 11 4.4 Durchgangsprüfung Hinweis: Durchgangsprüfung nur an spannungsfreien Leitern vornehmen. Mit der Durchgangsprüfung ist es möglich, den Durchgang einer Leitung oder eines Gerätes / Bauteils zu überprüfen. Wenn der Durchgang festgestellt wird, leuchtet für Durchgangsprüfung und der Pieper ertönt. 4.5 Drehfeldrichtungsmessung Der Spannungsprüfer ist mit einer zweipoligen Drehfeldanzeige ausgestattet.
- Seite 12 4.6 Niedrigimpedanzmessung Diese Funktion ist besonders nützlich für das Testen von elektrischen Anlagen. Aufgrund der geringeren internen Impedanz, wird die kapazitive Spannungsanzeige unterdrückt. Die Anzeige zeigt die aktuell angelegte Spannung an. Bei Messungen der Phase "L1" über die Erde "PE" können Fehlerstrom- Schutzschalter (FI oder RCD) auslösen.
-
Seite 13: Auswechseln Der Batterien
5. Auswechseln der Batterien Um sicherzustellen, dass die Batterien noch genügend Spannung für die Messungen bereitstellt, schließen Sie die Prüfspitzen kurz. Wenn kein Signal ertönt oder ein Batterie Symbol im Display erscheint, müssen die Batterien gewechselt werden. Stellen Sie sicher, dass der Spannungsprüfer mit keinem Objekt verbunden ist. -
Seite 14: Spezifikation
6. Spezifikation LED Anzeige 12V – 1000V AC/DC Spannungsbereich Auflösung ± 12,24,50,120,230, 400,690,1000V AC/DC Genauigkeit Übereinstimmend mit EN 61243-3:2014 Frequenzbereich 0/40Hz bis 400Hz ≤ 1 sek. Ansprechzeit ≥ 12V AC/DC Automatische Einschaltung LCD Display Display 3 ½-stellig (max 1999) mit Hintergrundbeleuchtung 6V –... - Seite 15 Widerstandsmessung 0Ω - 1999Ω Auflösung 1Ω Genauigkeit ± (5% + 10 dgt.) bei 20°C Temperaturkoeffizient ± 5 dgt./ 10K ≤ 30µA Test Strom 100V – 1000V AC 1-polige Phasenprüfung 50Hz – 400Hz Frequenzbereich Drehfeldanzeige 100 … 1000V Spannungsbereich Frequenzbereich 50/60Hz 2 –...
- Seite 16 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen...
- Seite 17 Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 11/2019/Lie. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
-
Seite 18: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community Directives: 2014/30/EC (Electromagnetic Compatibility) and 2014/35/EC (Low Voltage) as amended by 2014/32/EC (CE-Marking). Overvoltage category III 1000 V / IV 600 V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient overvoltage CAT II: For local level, appliances, main wall outlets, portable equipment... - Seite 19 To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. Damage caused by non- observance of these instructions are excluded from claims of any kind. Don’t use this device in high-energy circuits.
- Seite 20 Before starting the measuring operation, the device should be stabilized to the ambient temperature (important when transporting from cold to warm rooms and vice versa) Measure voltages above 120V DC or 50V AC only in accordance with relevant safety regulations. At higher voltages, particularly dangerous electric shocks may occur.
- Seite 21 1.2. Explanations of Symbols CAUTION! Refer to the user’s manual Double insolated housing Overvoltage category CAT III 1000V Overvoltage category CAT IV 600V CE-Certification 2004/22/EC Right rotation field Left rotation field Continuity Tester -21-...
- Seite 22 Single pole phase tester(100 – 400 VAC 50/60 Hz) Measurements in voltage carrying circuits DC- negative polarity DC- positive polarity Alternating current (AC) Direct and alternating current voltage (DC/AC) TÜV Rheinland certificated „safety tested“ IP64 Protection degree Low impedance switch -22-...
- Seite 23 The profile of the Peaktech 1096 is completed with his features such as the backlight of the LCD screen and the flashlight function, but also with its modern and ergonomic design.
- Seite 24 3. Controls Test probe LED and LCD display Safety informations Low impedance switches Battery compartment -24-...
-
Seite 25: Operation
4. Operation The two-pole voltage tester is used to identify live wires and equipment. By its clear indication of the flashing LED's and the LCD display, it is easy to perform various measurements, such as a voltage or resistance measurement. Note: Keep in mind that with each measurement, your hands and fingers are behind the Integrated Protective Lip to prevent injury or flashovers. - Seite 26 4.2 Single – pole phase test Note: The single-pole phase test is not suitable for determining the absence of voltage The single-phase test tests whether a phase is live. The voltage tester only signals if a voltage is present above a voltage of 100V This is signaled with the symbol lamp To obtain a meaningful measurement, it is recommended to perform a two-pole voltage test.
- Seite 27 4.5 Rotary field indication The voltage tester is equipped with a two-pole rotary field indicator. The phase sequence detection is always active. The symbols R or L are always displayed. However, the direction of rotation can only be determined within a three-phase system. Connect the probe "L2"...
-
Seite 28: Replacing The Batteries
5. Replacing the batteries To ensure that the batteries still provide enough voltage for the measurements, short the probes. If no signal sounds or a battery symbol appears in the display, the batteries must be replaced. Make sure that the voltage tester is not connected to any object. Remove the battery compartment by unscrewing the screw on the bottom of the device (see sample image). -
Seite 29: Specification
6. Specification LED‘s 12V – 1000V AC/DC Voltage range Resolution ± 12,24,50,120,230, 400,690,1000V AC/DC Accuracy Complies with EN 61243-3:2014 Frequency range 0/40Hz up to 400Hz ≤ 1 sec. Response time ≥ 12V AC/DC Auto power off LCD Display Display 1999 Counts (3 ½ digits) LCD display with backlight 6V –... - Seite 30 Resistance measurement 0Ω - 1999Ω Resolution 1Ω Accuracy ± (5% + 10 dgt.) at 20°C Temperature coefficient ± 5 dgt./ 10K ≤ 30µA Test current Single – pole phase test 100V – 1000V AC 50Hz – 400Hz Frequency range Rotary field indication 100 …...
- Seite 31 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
- Seite 32 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 11/2019/Lie. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
