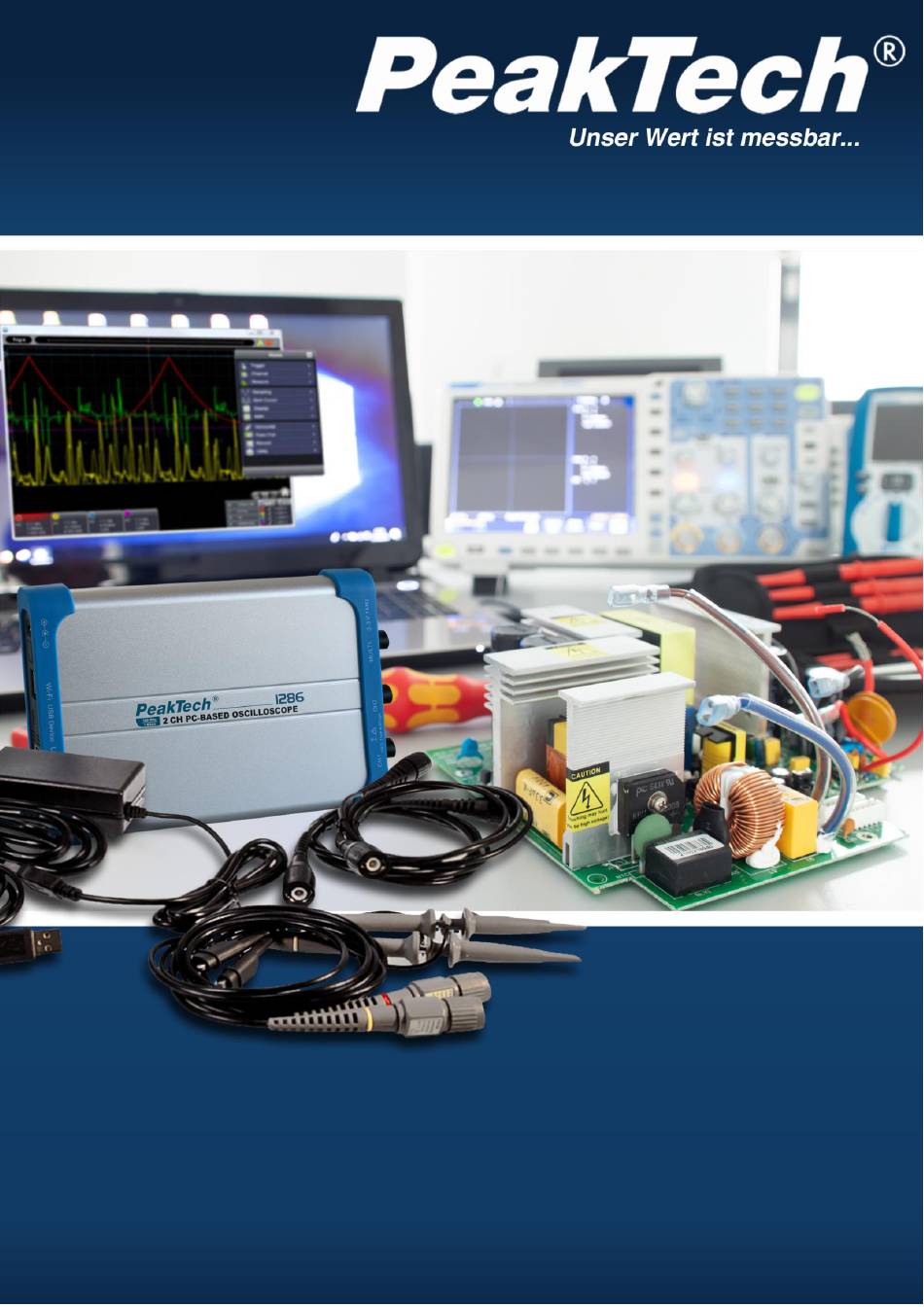

- Seite 1 ® 1286, 1326, 1331 PeakTech Bedienungsanleitung PC-Oszilloskope...
- Seite 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE- Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS) Änderung Kommission Richtlinie (EU) 2015/863. Überspannungskategorie II; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw.
- Seite 3 Vermeiden Sie Arbeiten in Umgebungen mit hohen Störfrequenzen, hochenergetischen Schaltungen oder starker Magnetfelder, da diese das Gerät negativ beeinflussen können. Vermeiden Sie Lagerung und Benutzung in extrem kalten, feuchten oder heißen Umgebungen, sowie langzeitiges Aussetzen direkter Sonneneinstrahlung. Verwenden Sie Geräte in feuchten oder staubigen Umgebungen nur entsprechend ihrer IP Schutzart.
- Seite 4 2. Sicherheitssymbole und -begriffe 2.1. Sicherheitssymbole Sie können die folgenden Symbole in dieser Betriebsanleitung oder auf dem Messgerät finden. WARNUNG! „Warnung” weist auf Zustände und Bedienschritte hin, die für den Bediener eine Gefahr darstellen. VORSICHT! „Vorsicht” weist auf Zustände und Bedienschritte hin, die Schäden am Produkt oder anderen Gegenständen verursachen können.
- Seite 5 Oscilloscope Probe Electrical Outlet (PC USB power) Signal Input USB Cable Ground Clip Es ist nicht erlaubt am Stromnetz zu messen, während das Oszilloskop über den AC-Adapter versorgt wird bzw. wenn das Oszilloskop vom USB-Port des PC‘s versorgt wird: Warnung!: Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V (30V ) oder Schaltungen mit...
- Seite 6 3. Geräteübersicht 3.1. P 1286 1. AC Netzadapter Anschluss 2. USB Host Port: Für WiFi Dongle (Optional) 3. USB Port: Zur direkten Verbindung zum PC 4. LAN Port: Netzwerk-Port zur Einbindung des Oszilloskops in ein Netzwerk 5. Tastkopfkompensation: Testsignal-Ausgang (3.3/1KHz) 6.
- Seite 7 3.2 P 1326 / P 1331 1. AC Netzadapter Anschluss 2. USB Host Port: Für WiFi Dongle (Optional) 3. USB Port: Zur direkten Verbindung zum PC 4. LAN Port: Netzwerk-Port zur Einbindung des Oszilloskops in ein Netzwerk 5. Tastkopfkompensation: Testsignal-Ausgang (3.3/1KHz) 6.
- Seite 8 CD oder auf unserer Homepage, PeakTech.de auf der Produktseite. Die Installation des Treibers wird in dem Unterpunkt 6. PeakTech® Oszilloskop Software-Hilfe erklärt. Öffnen Sie zur Installation der Software die Installationsdatei und führen Sie diese aus. Die Installation der Software wird danach automatisch ausgeführt.
- Seite 9 Stellen Sie den Schalter des Oszilloskop-Tastkopfes auf 10X und verbinden Sie den Tastkopf mit CH1 Kanal. Verbinden Sie die Tastkopfspitze und die Erdungsklemme mit dem Anschluss der Tastkopfkompensation am Oszilloskop. Klicken Sie auf oben rechts in der Softwareoberfläche, um den AUTO-Set-Modus zu starten.
- Seite 10 4.4. Einstellen des Tastkopfdämpfungsfaktors Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen. Wenn der eingestellte Tastkopfdämpfungsfaktor geändert oder überprüft werden soll, drücken Sie die Taste für das Funktionsmenü des jeweiligen Kanals und dann die dem Tastkopf entsprechende Auswahltaste, bis der richtige Wert angezeigt wird.
- Seite 11 Bevor Sie das Gerät wieder in Betrieb nehmen, ist es erforderlich, dass Sie sich vergewissern, dass das Gerät vollständig getrocknet ist. Nur so ist es möglich jeglichen elektrischen Kurzschluss bzw. Körperverletzung von der Feuchtigkeit, zu vermeiden. ® 6. PeakTech Oszilloskop Software-Hilfe Minimum System-Anforderungen Prozessor: Pentium(R) 4/ 2.4 GHz...
- Seite 12 NI – VISA Treiberinstallation Um das PC Oszilloskop mit dem PC betreiben zu können, wird die Treiberinstallation des NI-VISA Version 19.5 (oder höher) benötigt. Falls bereits ein funktionierendes NI-VISA auf dem PC installiert ist, können die folgenden Schritte vernachlässigt werden. Laden Sie die NI-VISA 19.5 online repack Datei von der mitgelieferten CD auf Ihren PC und starten Sie die Treiberinstallation.
- Seite 13 In diesem Fenster erneut auf Next klicken, um die Installation durchzuführen. Warten Sie nun bis die Installation abgeschlossen ist. Als nächstes öffnet sich der NI Package Manager, in dem Sie die benötigten Funktionen auswählen müssen. -13-...
- Seite 14 Wählen Sie in diesem Schritt nur die beiden Punkte NI Zertifikat Installer (NI Certificate Installer) und den NI-VISA Konfigurationssupport (NI-VISA Configuration Support) aus. -14-...
- Seite 15 Bestätigen Sie erneut die Geschäftsbedingungen (dieses Fenster kann bis zu 2 mal auftauchen, da der Zertifikat Installer und der Konfigurationssupport ausgewählt wurde). In diesem Fenster werden die zu installierenden Anwendungen angezeigt. Mit Next bestätigen. -15-...
- Seite 16 Nun werden die zuletzt ausgewählten Funktionen installiert. Wenn diese Installation fertig ist, noch einmal mit Next bestätigen. Nachdem die Installation abgeschlossen ist, erscheint dieses Fenster, welches National Instruments ermöglicht allgemeine Informationen über die Betriebsweise und um Fehlerprognosen im Fehlerfall zu erhalten.
- Seite 17 7. Einführung in die Benutzeroberfläche 1. Wellenform Anzeigebereich 2. Anzeigestatus, klicken Sie, um "Verbindung trennen", "Installiere USB Treiber" or "Verbinde LAN". 3. Die rote Markierung zeigt die horizontale Position des Triggers. 4. Die Markierung zeigt die Tirggerposition des internen Speichers. 5.
- Seite 18 20. Anzeige des gemessenen Typs und den Wert des entsprechenden Kanals, siehe 10. So führen Sie eine automatische Messung durch 21. Cursor Messfenster, siehe 12. Messungen mit dem Cursor 22./23. Die gelbe Linie zeigt den Bezugspunkt zur Masse (Nullpunkt Position) der CH2 Wellenform. Wenn die Linie nicht angezeigt wird, bedeutet dies, dass dieser Kanal ausgeschaltet ist.
- Seite 19 8. Betrieb 8.1. Einstellen des Tastkopfdämpfungsfaktors Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen. Im Menü des Oszilloskops können Sie den Tastkopf-Dämpfungskoeffizienten ändern bzw.überprüfen: , um das Hauptmenü aufzurufen und wählen Sie “Kanal”. Klicken Sie auf Set ProbeRate" auf den richtigen Wert entsprechend des Tastkopfes.
- Seite 20 Sie können die Nullpunktposition durch die Steuerleiste auf der vertikalen Anzeigeposition des Signals regulieren. Sie können auch den Nullpunkt Positionszeiger ziehen (22, 23 in 6. Einführung in die Benutzeroberfläche). Ziehen Sie den Schieberegler bis zu erhöhen, nach unten zu sinken, die weiter vom Zentrum, desto höher ist die Änderung der Geschwindigkeit.
- Seite 21 8.4. Einstellen des Triggersystems Der Trigger bestimmt, wann die Software anfängt die Messdaten zu erfassen und die Wellenform anzuzeigen. Sobald der Trigger richtig eingestellt ist, kann eine instabile Anzeige in eine aussagekräftige Wellenformen konvertiert werden. Wenn die Software anfängt Messdaten zu erfassen und genügend Daten gesammelt hat, wird links vom Triggerpunkt eine Wellenform dargestellt.
- Seite 22 8.5.Trigger-Steuerung Das Oszilloskop bietet zwei Trigger-Typen: Single-Trigger und Alternate-Trigger (Wechseltrigger). Single-Trigger: Verwenden Sie einen Trigger-Pegel, um stabile Wellenformen mit zwei Kanälen gleichzeitig zu erfassen. Alternate-Trigger: Trigger auf nicht synchronisierte Signale. Die Single-Trigger und Alternate-Trigger Menüs sind im Folgenden beschrieben: Single-Trigger 1.
- Seite 23 Einstellungsmethode: "+", "+ +", "+ + +" ist die Position der Ziffer, die geändert werden. "+" Steht für die letzte Stelle "+ +" die mittleren Stelle "+ + +" steht für die erste Stelle. Wenn "+" gewählt wird, klicken Sie ▲, somit wird die letzte Stelle um 1 erhöht. Klicken Sie „Reset“, um die „Holdoff Time“...
- Seite 24 Alternierender Trigger (ALT) Im alternierenden Triggermodus kommt das Triggersignal von zwei vertikalen Kanälen. Dieser Modus wird zur Beobachtung zweier unabhängiger Signale verwendet. Sie können unterschiedliche Triggermodi für unterschiedliche Kanäle wählen. Folgende Optionen stehen Ihnen zur Verfügung: Edge, Video, Pulse oder Slope. Einstellungen im Menü...
- Seite 25 9. Einstellungen der Eingangskanäle , um das Hauptmenü zu öffnen und wählen Sie „Kanal“. Sie können aber auch Klicken Sie auf oder im Fenster in der linken unteren Ecken klicken oder im 4-Kanal Betrieb (nur P1325 /1330) Ein – und Ausschalten eines Kanals Klicken Sie „CH1“...
- Seite 26 Klicken Sie auf "Alle entfernen", um alle Messungen zu entfernen. 10.3. Die automatische Messung von Spannung Parameter: ® Das PeakTech Oszilloskop stellt automatische Spannungs-Messungen einschließlich Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot und Preshoot bereit. Die Abbildung unten zeigt einen Impuls mit einigen der Spannungs-Messpunkten.
- Seite 27 10.4. Automatische Messung der Zeitparameter Das Oszilloskop bietet automatische Messungen der Zeitparameter einschließlich Frequency, Period, Rise Time, Fall Time, +Width, -Width, Delay 1→2 , Delay 1→2 , +Duty und -Duty. Die Abbildung gibt einen Impuls mit einigen Zeitmesspunkten wieder. Rise Time: (Anstiegszeit) Die Zeit, die die Vorderflanke des ersten Impulses in der Kurve benötigt, um von 10% auf 90% ihrer Amplitude zu steigen.
- Seite 28 11. Einrichten der Abtastfunktion um das Hauptmenü anzuzeigen und wählen Sie „Sampling“. Klicken Sie Samping Modus Beschreibung Sampling Normaler Sampling-Modus Spitzenwert Zum Erfasse von maximalen und minimalen Abtastungen. Es werden die höchsten und niedrigsten Punkte von angrenzenden Intervallen gefunden. Diese Funktion wird für die Erfassung des Störungsgrades und der Möglichkeit einer Reduzierung der Störungen verwendet.
- Seite 29 12. Messungen mit dem Coursor um das Hauptmenü anzuzeigen und wählen Sie „Cursor“. Klicken Sie 12.1. Normal-Modus 1. Quelle auswählen: Wählen Sie den Kanal der vom Cursor gemessen werden soll. CH1 oder CH2 2. Art der Messung auswählen: Wählen Sie entweder die Zeitmessung, die Spannungmessung oder beides aus. 12.2.
- Seite 30 (Siehe Bild unten) 13. Verwenden des Funktionsgenerator (nur P 1286) Das P 1286 besitzt einen integrierten 5 MHz Funktionsgenerator. Mit diesem ist es möglich, 4 verschiedene Wellenformen zu erzeugen. Diese sind Sinus, Rechteck, Rampe und Puls und werden durch den Multi Channel ausgegeben.
- Seite 31 14. Einstellen des Anzeigesystems um das Hauptmenü anzuzeigen und wählen Sie „Anzeige“. Klicken Sie Anzeigeart Klicken Sie auf die Schaltfläche der gewünschten Anzeigeart (die gewählte Schaltfläche erhält eine Markierung Vector: Der Raum zwischen den benachbarten Abtastpunkten in der Anzeige wird mit der Vektor-Form gefüllt. Abb.
- Seite 32 14.1. XY-Modus Wird "XY-Modus" ausgewählt, so wird die Benutzeroberfläche in den dreifach Skalenmodus umgeschaltet. Wählen Sie den ersten Kanal und den zweiten Kanal. Im XY-Fenster wird der erste Kanal in der horizontalen Achse angezeigt und die zweite in der vertikalen Achse. Hinweis: XY-Modus unterstützt nur 1K Speicher.
- Seite 33 16. Verwenden der FFT-Funktion Eine FFT-Analyse konvertiert ein Signal in dessen Frequenzanteile, die das Oszilloskop verwendet, um neben dem standardmäßigen Zeitbereich auch den Frequenzbereich eines Signals grafisch darzustellen. Sie können diese Frequenzen mit bekannten Systemfrequenzen wie beispielsweise Systemuhren, Oszillatoren oder Netzgeräten vergleichen. Die FFT-Funktion dieses Oszilloskops kann 2048 Punkte des Zeitbereichsignals in dessen Frequenzanteile umwandeln.
- Seite 34 16.1. Auswählen eines FFT-Fensters Es gibt vier FFT-Fenster. Jedes Fenster macht Kompromisse zwischen Frequenzauflösung und Amplitudengenauigkeit. Wählen Sie das Fenster danach aus, was Sie messen möchten und welche Merkmale Ihr Quellensignal aufweist. Die folgende Tabelle hilft Ihnen bei der Wahl des besten Fensters: Type Characteristics...
- Seite 35 Rechteck - Fenster Blackman Fenster Hanning Fenster Schnelltipps Falls gewünscht, verwenden Sie die Zoom-Funktion zur Vergrößerung der FFT-Kurve. Verwenden Sie die dBV RMS-Skala für eine detaillierte Ansicht mehrerer Frequenzen, selbst wenn diese unterschiedliche Amplituden haben. Verwenden Sie die lineare RMS-Skala, um in einer Gesamtansicht alle Frequenzen miteinander zu vergleichen.
- Seite 36 17. Wie man eine Wellenform vergrößert (Zoomen) um das Hauptmenü anzuzeigen und wählen Sie „Horizon“. Klicken Sie 17.1 Hauptzeitbasis (Main) Die Einstellung der horizontalen Hauptzeitbasis wird vorgenommen, um die Wellenform anzuzeigen. 17.2 Fensterbereich definieren (Assist Set) Ein Fensterbereich wird durch zwei Cursor definiert, welches auf die volle Bildschirmgröße erweitert wird.
- Seite 37 17.3 Fenster-Vergrößerung Klicken Sie auf "Zoom", der Fenster Bereich, welcher von zwei Cursor definiert wurde, wird auf die volle Bildschirmgröße expandiert. Sie können die Zeitbasis W und die horizontale Trigger Position T im Menü Zoom einstellen. Sie können auch den roten Zeiger auf der horizontalen Trigger -Position anpassen (6.
- Seite 38 18. Pass / Fail Die aktuelle Firmware verfügt über keine Pass/Fail Funktion 19. Record Die aktuelle Firmware verfügt über keine Record Funktion 20. Einrichten der Software-Einstellungen Sie um das Hauptmenü anzuzeigen und wählen Sie “Einstellungen”. Klicken Sprache Auswählen der Landessprache. Design Wählen Sie ein schwarzes oder blaues Software-Fenster-Design.
- Seite 39 Wählen Sie "a (sine)" aus der Liste, klicken Sie "Anzeigen", die Referenzwellenform wird auf dem Display angezeigt. Der Objektname und die relevanten Informationen werden zusätzlich in der linken ober Ecke des Bildschirms dargestellt. Sie können fortfahren und weitere Referenzwellenformen auf dem Bildschirm abbilden. Klicken Sie „Alle entfernen“, um alle Referenzwellenformen vom Bildschirm zu löschen.
- Seite 40 Wenn Sie nicht möchten, dass das Hilfe-Fenster bei jedem Start der Software automatisch angezeigt wird, setzen Sie ein Häkchen neben „Nicht wieder anzeigen“. Info Geräte-Version, Serien-Nummer und PeakTech-Homepage werden angezeigt. Multi I/O Steuern Sie die Funktion des Ports 5 Anschlusses im des Oszilloskops.
- Seite 41 23. Verwenden des LAN-Anschlusses Mit dem LAN-Anschluss, kann das Oszilloskop an einen PC direkt oder über einen Router mit einem Netzwerk verbunden werden. Nachfolgend werden diese beiden Verbindungsarten beschrieben. 23.1 Direkte Verbindung mit einem LAN-Verbindungskabel Sehen Sie sich die Netzwerk-Parameter des Computers an Sehen Sie sich dann die IP-Adresse des Computers an, mit der Sie das Gerät verbinden möchten.
- Seite 42 23.2 Einstellen der Netzwerk-Parameter in der Software Stromversorgung des Oszilloskops: Trennen Sie das USB-Kabel vom Computer. Verbinden Sie das Oszilloskop mit dem AC- Adapter. Verbinden Sie das LAN-Kabel mit der LAN Schnittstelle des Oszilloskops; stecken Sie das andere Ende in die LAN-Schnittstelle des Computers. Stellen Sie die Parameter im Netzwerk-Menü...
- Seite 43 23.3 Verbindung mit einem Netzwerk-Router Sehen Sie sich die Netzwerk-Parameter des Computers an Sehen Sie sich dann die IP-Adresse des Computers an, mit der Sie das Gerät verbinden möchten. Der Standard-Gateway und die Subnet-Maske sollten genauso eingestellt sein, wie der Router.
- Seite 44 23.5 Einstellen der IP-Adresse und des Ports des Oszilloskops: Im Netzwerk-Menü, klicken Sie auf "OK", um Geräte-Netzwerk Einstellungen einzugeben. Wählen Sie das Oszilloskop, welches verbunden werden soll, aus der Liste aus. Wenn es nicht in der Liste aufgelistet ist, klicken Sie auf "Refresh", um die Liste zu aktualisieren. Geben Sie die IP,-Adresse des Oszilloskops ein.
- Seite 45 23.6 Einstellen der Netzwerk-Parameter in der Software Stromversorgung des Oszilloskops: Trennen Sie das USB-Kabel vom Computer. Verbinden Sie das Oszilloskop mit dem AC- Adapter. Verbinden mit dem Router: Verwenden Sie ein LAN-Kabel (Patch-Kabel), um das Oszilloskop mit dem Router zu verbinden. Der Computer sollte auch mit dem Router verbunden sein. Stellen Sie die Parameter im Netzwerk-Menüein: Klicken Sie auf ,um das Hauptmenü...
- Seite 46 Es öffnet sich der NI MAX Manager. Wählen Sie dort die Option Add Network Device wie im folgenden Bild: Drücken Sie auf die Schaltfläche VISA TCP/IP Resource und es öffnet sich die Oberfläche zum Erstellen des Netzwerk Gerätes. Wählen Sie die automatische Suchlauffunktion um das Oszilloskop im Netzwerk zu finden. Nach diesem Schritt öffnet sich ein weiteres Fenster, in dem Sie das Oszilloskop auswählen können.
- Seite 47 Nachdem Sie das Gerät Manuell hinzugefügt haben, öffnen Sie die Software erneut und das Gerät wird nun unter dem Menüpunkt USBFound angezeigt. 23.8 Verbindung des Gerätes über die WiFi Funktion (Hotspot, Optional) Um die WiFi (WLAN) Funktion des Oszilloskops zu verwenden, ist es zwingend notwendig, dass der zu verwendende PC die Kommunikation über WiFi unterstützt.
- Seite 48 Sofern eine automatische Umschaltung zwischen WiFi- und LAN-Verbindung auf dem Ziel-PC nicht möglich ist, deaktivieren Sie LAN. Setzen Sie ein Häkchen bei "IP-Adresse automatisch beziehen" für die IP-Adresse des Ziel-PCs, oder verwenden Sie die gleichen ersten 3 Abschnitte der IP-Adresse wie in Punkt b. unter i), z. B. 192.168.100.
- Seite 49 Bedingungen erfüllt: mindestens Das Gerät sollte bei 30 Minuten lang ununterbrochen laufen. Führen Sie die “Selbst-Kalibrierung” durch, wenn sich die Betriebstemperatur um bis oder sogar über 5°C ändert. Leistungsmerkmale Bemerkungen P 1286 100 MHz P 1326 70 MHz Bandbreite P 1331...
- Seite 50 2 mV/div ~ 5 V/div Empfindlichkeit 2 mV/div ~ 5 V/div P 1286 / P 1331 ± 2 V (2 mV/div - 50 P 1286 / P 1326 / mV/div) Verdrängung P 1331 ± 20 V (100 mV/div - 500...
- Seite 51 ＋,－,*,/,FFT Mathematische Wellenform Bandbreite Volle Bandbreite Lissajous Phasen - Figur ± 3° Differenz Kommunikations - Schnittstellen P 1286 / 1326 / 1331 USB, LAN, USB Host (WiFi Modul optional) Trigger: Leistungsmerkmale Bemerkungen Triggerpegel Bereich Intern ± 5 div vom Bildschirmzentrum...
- Seite 52 1 Hz – 10 kHz (mit einer Anstiegs - Abfallzeit ≥ 5μs) Rampe 1 Hz – 10 kHz (mit einer Impulsbreite von ≥ 5μs) Puls Amplitude (Standardlast bei 50 Ω, nur P 1286) 10mVpp - 5Vpp (≤5MHz) @ High Z Ausgangsamplitude Amplituden Genauigkeit ±...
- Seite 53 Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 08/2023 Po./Ehr./Lie./Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
