PeakTech 1190 Bedienungsanleitung Seite 26

2. Einstellen der "Bandbegrenzung"
Gehen Sie wie folgt vor, um dies z.B. für Kanal 1 zu tun:
Drücken Sie die Taste CH1 MENU, um das Menü CH1 SETUP aufzurufen.
1.
2. Drücken Sie die Menüauswahltaste F2 und wählen Sie als Bandbegrenzung „OFF 200 MHz", um die
Bandbegrenzung von Kanal 1 auszuschalten (P 1190: 100 MHz / P 1230: 200 MHz).
Drücken Sie die Menüauswahltaste F2 erneut und wählen Sie als Bandbegrenzung „ON 20 MHz",
3.
um die Bandbegrenzung von Kanal 1 einzuschalten.
3. Einschalten/Ausschalten eines Kanals
Gehen Sie wie folgt vor, um dies z.B. für Kanal 1 zu tun:
1. Drücken Sie die Taste CH1 MENU, um das Menü CH1 SETUP aufzurufen.
2. Drücken Sie die Menüauswahltaste F2 und wählen Sie OFF, um Kanal 1 auszuschalten.
Drücken Sie die Menüauswahltaste F2 erneut und wählen Sie ON, um Kanal 1 einzuschalten.
3.
Hinweis:
FFT-Messungen sind nur mit einem Kanal möglich. Kanal 1 oder Kanal 2 – nicht beide gleichzeitig
eingeschaltet sind (F3 = ON).

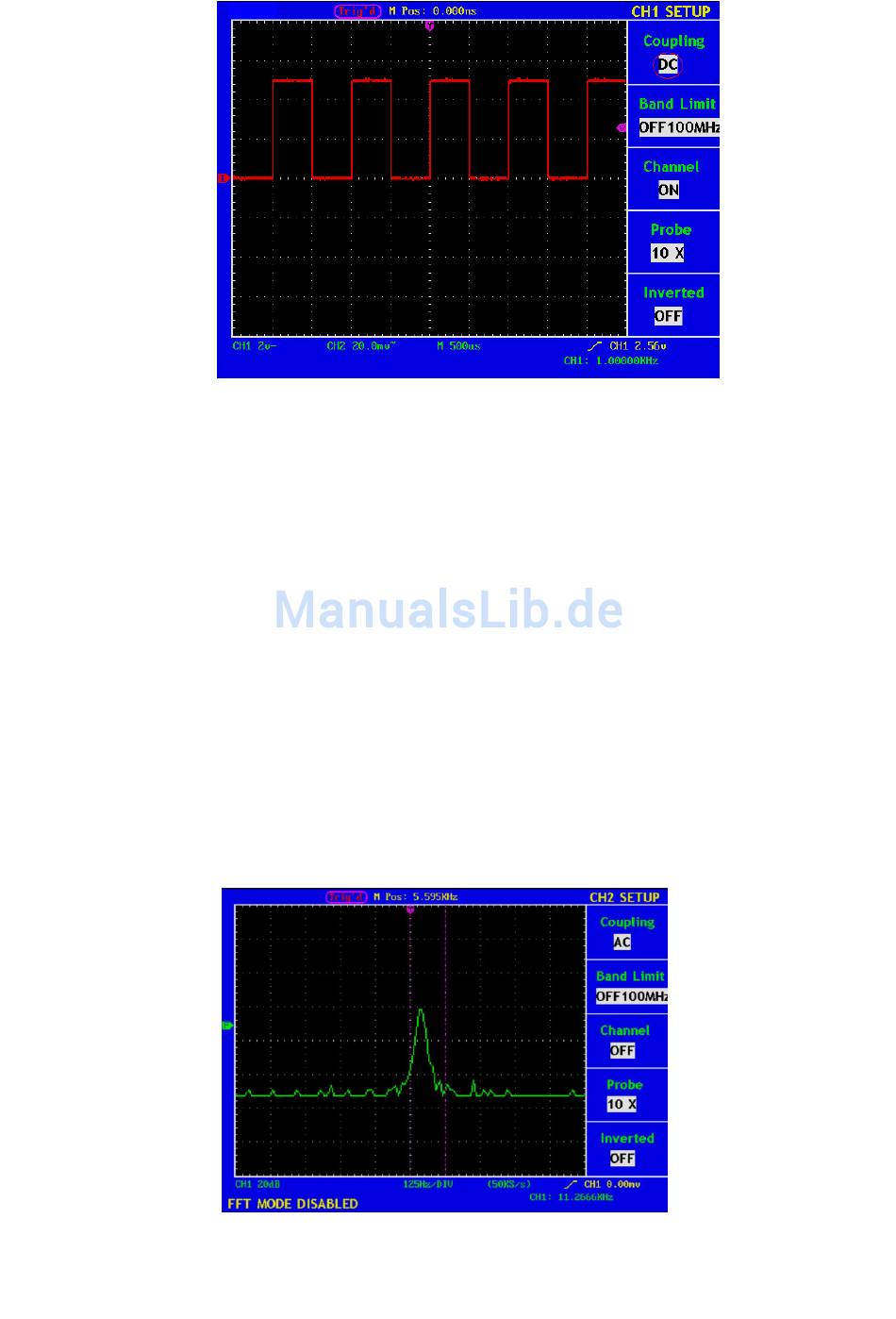

Abb. 21 DC-Kopplung Oszillogram
Abb. 22 Kanal 1 ist im FFT-Modus deaktiviert
