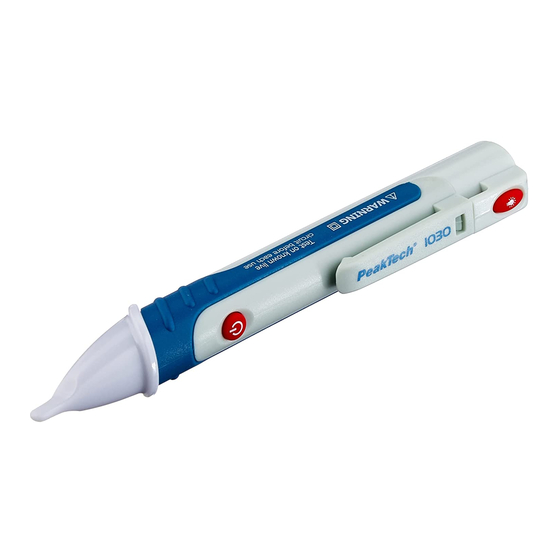

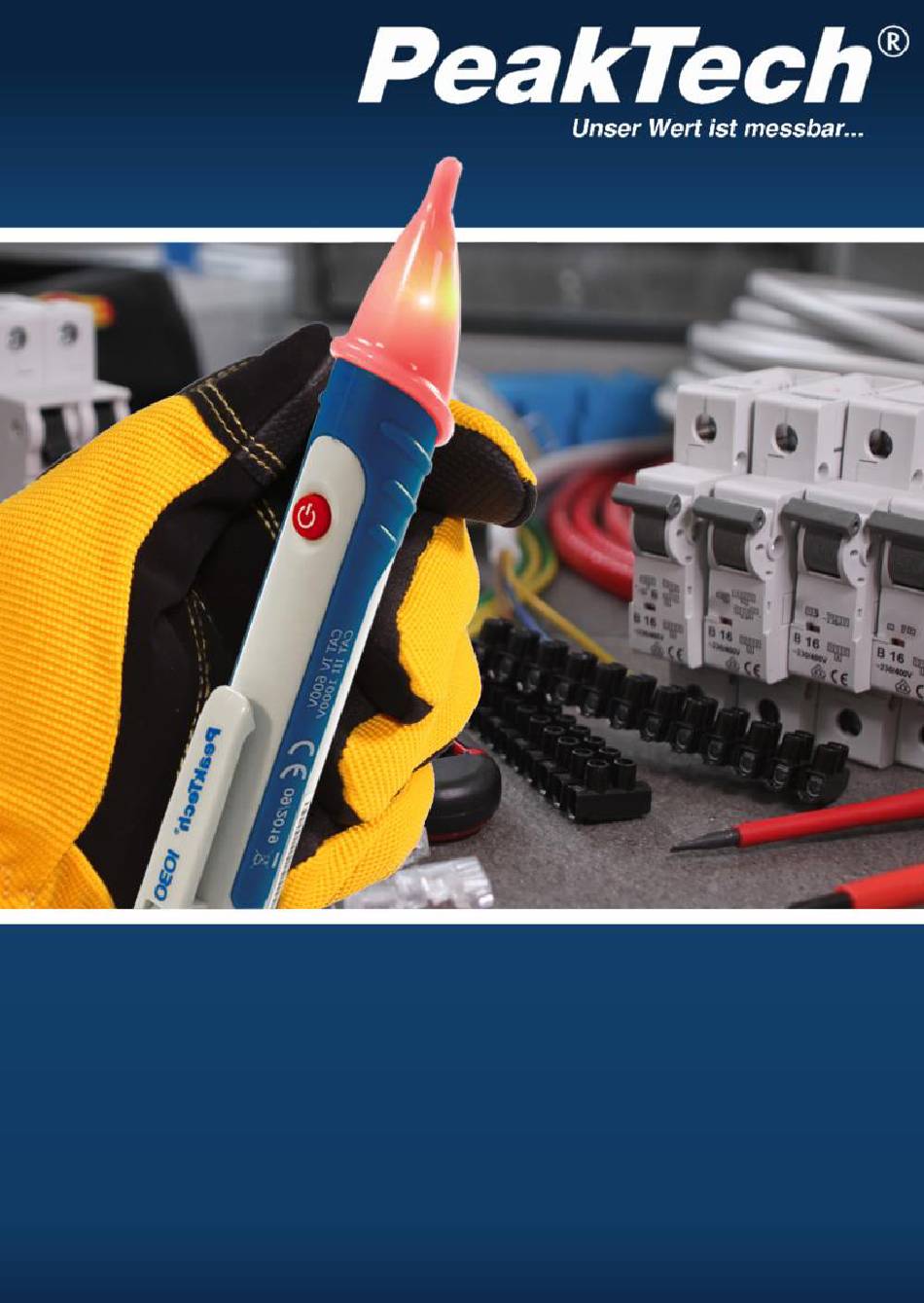

- Seite 1 PeakTech 1030 ® Bedienungsanleitung / Operation manual AC Spannungsprüfer mit Taschenlampe / AC Voltage Detector with Flashlight...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). bestätigen hiermit, dass dieses Produkt wesentlichen Schutzstandards erfüllt, Anweisungen des Rates zur Anpassung der Verwaltungs- vorschriften für Vereinigte Königreich Electromagentic Compatibility Regulations 2016 und der Electrical Equipment (Safety) Regulations 2016 angegeben... - Seite 3 nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. * Dieses Gerät darf nicht hochenergetischen Schaltungen verwendet werden * Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
- Seite 4 * Vor jeder Benutzung die Funktion des Spannungsprüfers durch den Test einer bekannten Schaltung überprüfen (bis 1000V AC) * Bei Messungen an geschirmten Leitungen, nicht allein auf den Spannungsprüfer verlassen und führen Sie eine weitere Spannungsmessung einem Spannungsmessgerät aus. * Allgemein geltende Sicherheitsbestimmungen beachten und einhalten.
-
Seite 5: Technische Daten
Gebrauch dieses Instrumentes alle Sicherheitshinweise dieser Bedienungs- anleitung beachten Merkmale: * Kontaktloses Erfassen von Wechselspannung zwischen 50 ~ 1000 V AC, 50/60 Hz. * Robustes Doppelgehäuse. * LED-Anzeige leuchtet rot auf und ein Summton ertönt bei Vorhandensein von Spannung hell auf. * Integrierte helle Taschenlampe. -
Seite 6: Beschreibung Des Prüfers
3. Beschreibung des Prüfers 1. Taschenlampe 2. Schutzkappe 3. EIN/AUS-Taste für Taschenlampe 4. Clip 5. Prüfergriff 6. Ein/Aus-Taste für Spannungsprüfer 7. Prüfspitze... -
Seite 7: Betrieb
4. Betrieb Spannungsprüfer kann Identifizierung spannungsführenden neutralen Leitungen, Aufspüren eines Drahtbruchs und zum Nachweis von vorhandener Wechselspannung bei: * Steckdosen * Schaltern * Trennschaltern * Sicherungen * Leitungen und Kabeln. verwendet werden Einschalten des Gerätes: * Drücken Sie kurz den Ein/Auschalter. * Es folgt ein kurzer Piepton und die grüne LED in der Spitze des Testers beginnt zu leuchten. - Seite 8 Prüfers grün und kein Akustisches Signal wird ausgegeben. Sobald eine Wechselspannung detektiert wird leuchtet die Spitze rot und ein akustischer Ton fängt langsam an zu ertönen. Umso näher sich das PeakTech 1030 an der Spannungsquelle befindet, desto schneller wird akustische Ton und das rote leuchten der Spitze ändert sich...
- Seite 9 Batteriezustandsanzeige: * Einschalten des Testers: Die grüne LED wechselt von einem dauerhaften Leuchten auf ein grünes Blinken und eine Reihe von Signaltönen wird erzeugt. Danach schaltet sich der Spannungsprüfer Gerät ist nun ausgeschaltet und nicht betriebsbereit. Die Batterien müssen ersetzt werden. Um die Batterien des Spannungsprüfers zu wechseln, lesen Sie bitte den Abschnitt „Austausch der Batterien“...
- Seite 10 Hinweis: Der Spannungsprüfer kann auch verwendet werden, um einen Leitungsbruch aufzuspüren: * Zum Aufspüren eines Drahtbruchs einer spannungsführenden Leitung Leitung solange verfolgen bis das Signal stoppt. * Zum Aufspüren eines Drahtbruchs in einer neutralen Leitung eine Last zwischen der spannungsführenden und der neutralen Leitung anschließen.
-
Seite 11: Austausch Der Batterien
5. Austausch der Batterien 1. Drücken Sie leicht auf den unterhalb der Taschenlampen- Taste und entfernen Sie durch ziehen die Kappe inkl. der Taschenlampenabdeckung. 2. Ersetzen Sie die beiden 1,5V AAA Batterien (Polarität beachten!). 3. Setzen Sie Abdeckung wieder auf und schieben Sie diese bis sie einrastet. - Seite 12 Hinweis: Wenn Ihr Messgerät nicht ordnungsgemäß funktionieren sollte, überprüfen Sie zuerst die Batterien auf ausreichende Batteriespannung und auf korrekte Polarität. 5.1 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein.
- Seite 13 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Druckfehler und Irrtümer vorbehalten. Hiermit bestätigen wir, dass alle Gerät, die im unseren Unterlagen genannten Spezifikationen des Herstellers erfüllen. PeakTech ® -12-...
-
Seite 14: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). We herewith confirm that this product meets the essential protection standards, which are given in directions of council for adaptation of the administration regulations for UK of Electromagentic Compatibility Regulations 2016 and the Electrical Equipment (safety) regulations 2016. - Seite 15 * To avoid electric shock, do not operate this product in wet or damp conditions. Conduct measuring works only in dry clothing and rubber shoes, i.e. on isolating mats. * Comply with the warning labels and other info on the equipment.
- Seite 16 2. Feature * Non-Contact Detection of AC Voltage 50 ~ 1000 VAC, 50/60 Hz. * Rugged, double molded case. * May be used to find a break in a wire or detect the presence of voltage at outlets, lighting fixtures, circuit breakers, wires and cables.
- Seite 17 3. Description 1. Flashlight 2. Detector cap 3. Flashlight Power ON/OFF 4. Detector clip 5. Detector body 6. Power ON/OFF voltage detector 7. Probe tip -16-...
-
Seite 18: Operation
4. Operation The Voltage Detector is useful for the identifying active and neutral conductors, finding a break in a wire, and detecting the presence of AC voltage at: * Outlets * Switches * Circuit breakers * Fuses * Wires and cables Turn unit on: * Press the power button. - Seite 19 As soon as an AC voltage is detected, the tip lights up red and an acoustic tone slowly starts to sound. The closer the PeakTech 1030 is to the voltage source, the faster the audible tone becomes and the red glow of the tip changes from a pulsating flicker up to a solid red glow.
- Seite 20 Low battery indication: * Scenario 1 – Powering on the tester: The “power on” LED in the tip of the tester changes from a steady green to a blinking green and a series of beeping sounds is generated. The tester then turns off. The unit is now deactivated and is not operational;...
- Seite 21 Note: The voltage detector can be used to find a break in a wire: * To find a break in a hot conductor, trace the wire until the signal stops. * To find a break in a neutral conductor, connect a load between the hot and neutral.
-
Seite 22: Battery Replacement
5. Battery Replacement 1. Remove the end cap by gently lifting the pocket clip to release the catch. 2. Insert two AAA batteries (observe polarity). 3. Replace the end cap. -21-... - Seite 23 Note: If your meter does not work properly, check the battery to make sure that it still good and that it is properly inserted. 5.1 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself.
- Seite 24 We herewith confirm that the units are according to the specifications as per the technical specifications. PeakTech ® 01/2022/Th/Ba/Pt/Mi/Lie PeakTech Prüf- und Messtechnk GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49 (0) 4102 97398 80 +49 (0) 4102 97398 99 ...
