Drücken Sie die Menüauswahltaste F3 und wählen Sie Sp-Sp.
8.
9.
Lesen Sie die Spitze-Spitze-Werte von Kanal 1 und Kanal 2 in dem angezeigten Menü ab
(siehe Abb. 103).
10.
Berechnen Sie die Verstärker-Verstärkung mit den folgenden Formeln.
Verstärkung = Ausgangssignal / Eingangssignal
Verstärkung (db) = 20Xlog (Verstärkung)
Beispiel 3: Einzelsignal aufzeichnen
Die Aufzeichnung nicht-periodischer Signale wie Impulse, Signalspitzen usw. ist mit einem digitalen
Speicheroszilloskop am einfachsten. Wenn Sie ein Einzelsignal aufzeichnen wollen, können Sie keinen
Triggerpegel und keine Triggerflanke angeben, wenn Sie nicht vorab wissen, um welche Art von Signal es sich
handelt. Ist z.B. der Impuls ein TTL-Logiksignal, sollten Sie den Triggerpegel auf 2 V einstellen und die
Triggerflanke auf die steigende Flanke einstellen.
Wenn Sie das Signal nicht kennen, können Sie es vorab im Automatik- oder Standardmodus beobachten, um
den Triggerpegel und die Triggerflanke zu bestimmen.
Gehen Sie wie folgt vor:
1. Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf
10X ein.
2. Betätigen Sie die Einstellknöpfe VOLTS/DIV und SEC/DIV, um die entsprechenden Vertikal- und
Horizontaleinstellungen für das zu beobachtende Signal zu machen.
3. Drücken Sie die Taste ACQUIRE, um das Menü Mess Mode aufzurufen.
4. Drücken Sie die Menüauswahltaste F2 und wählen Sie max. Erkennung.
5. Drücken Sie die Taste TRIG MENU, um das Menü Trigger Mode zu öffnen.
6. Drücken Sie die Menüwahltaste F1 und wählen Sie Einzel als Triggermodus.
7. Drücken Sie die Menüwahltaste F3 und wählen Sie Flanke bei Type.
8. Drücken Sie die Menüwahltaste F4 und wählen Sie "Steigend" bei Slope.
9. Drehen Sie den Einstellknopf LEVEL und stellen Sie den Triggerpegel auf den Mittelwert des zu
messenden Signals.

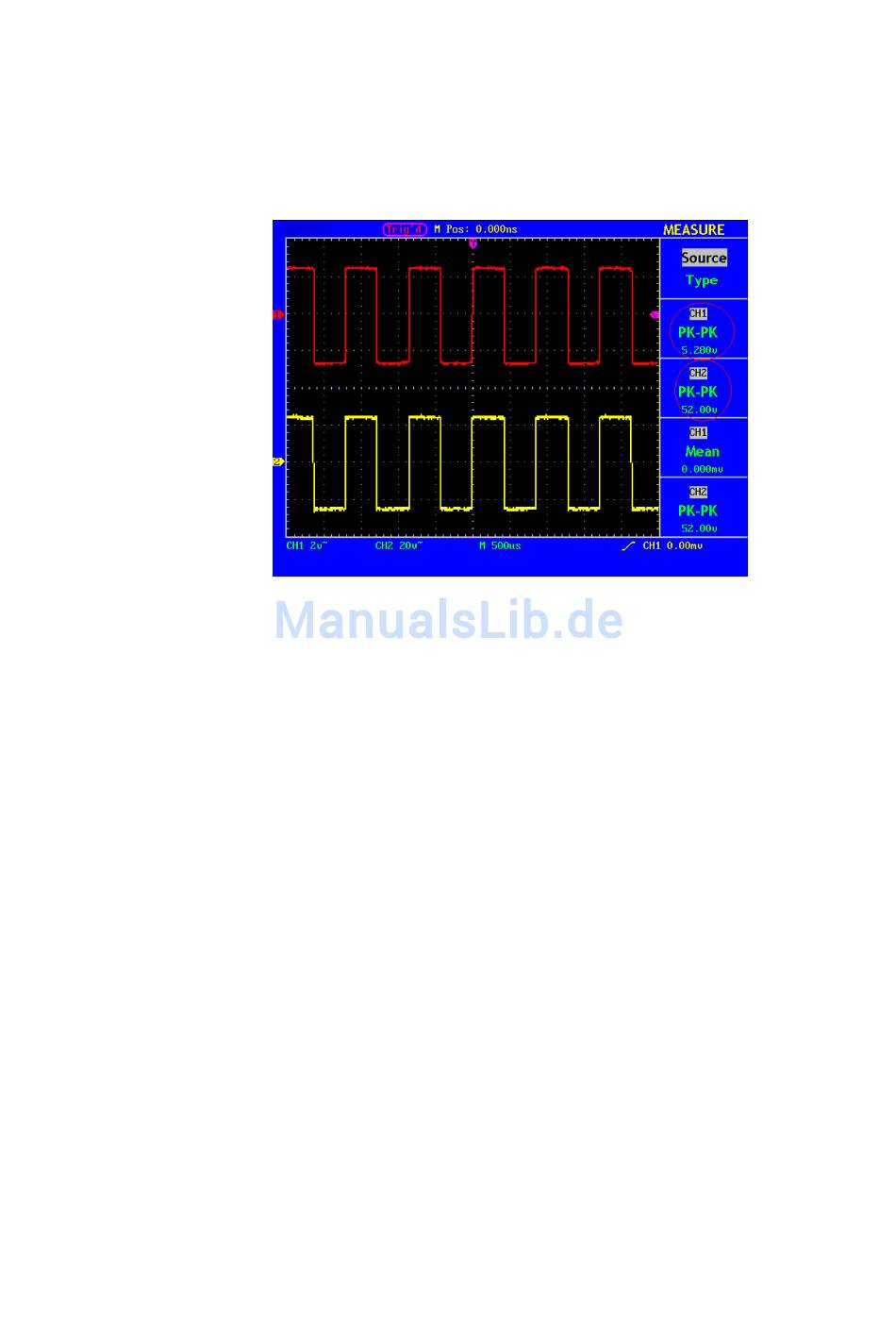

Abb. 103 Wellenform bei der Messung der Verstärkung
-97-
