HINWEIS:
Im FFT-Modus sind die folgenden Einstellungen unzulässig:
1. Fenstereinstellung;
2. Änderung des Quellkanals (im CH1 Setup- bzw. CH2 Setup-Menü);
3. XY-Format bei DISPLAY-Einstellung;
4. "SET 50%" (der Trigger-Level am vertikalen Punkt der Signalamplitude) bei Trigger-Einstellung;
5. Autoscale.
23. Bedienung der Einstellknöpfe VERTICAL POSITION und VOLTS/DIV
1.
Mit dem Einstellknopf VERTICAL POSITION verändern Sie die vertikale Position der Wellenformen aller
Kanäle (einschließlich der durch mathematische Berechnung entstandenen).
Die Auflösung dieses Einstellknopfes verändert sich mit der vertikalen Teilung.
Mit dem Einstellknopf VOLTS/DIV stellen Sie die vertikale Auflösung der Wellenformen aller Kanäle ein
2.
(einschließlich der durch mathematische Berechnung entstandenen), womit die Empfindlichkeit der
vertikalen Teilung in der Reihenfolge 1-2-5 bestimmt wird. Die vertikale Empfindlichkeit erhöht sich,
wenn Sie den Einstellknopf im Uhrzeigersinn drehen und verringert sich, wenn Sie ihn gegen den
Uhrzeigersinn drehen.
3.
Wenn die vertikale Position der Wellenform des Kanals eingestellt wird, zeigt der Bildschirm die
Informationen zur vertikalen Position in der linken unteren Ecke an (siehe Abb. 31).

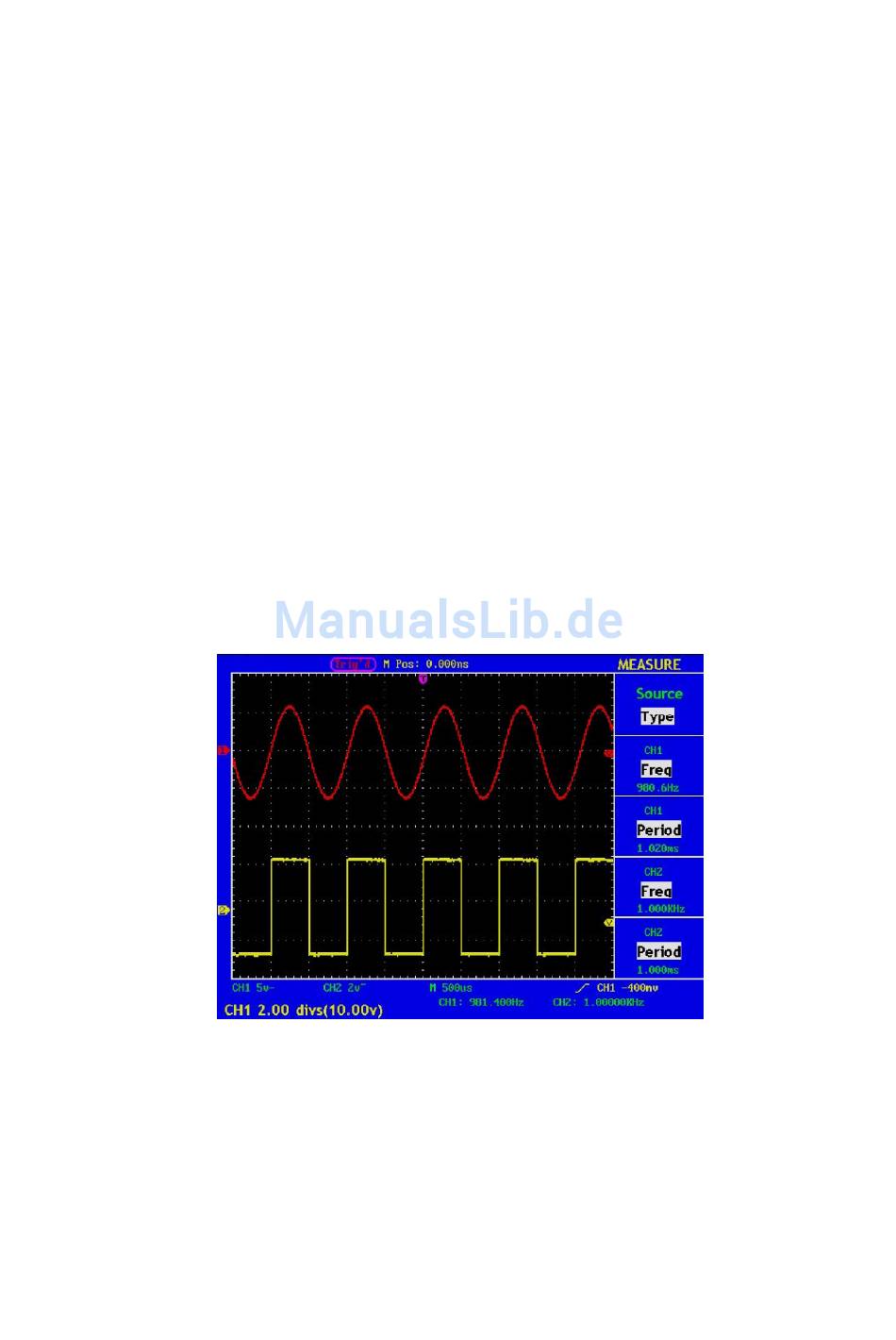

Abb. 31 Informationen zur vertikalen Position
-33-
