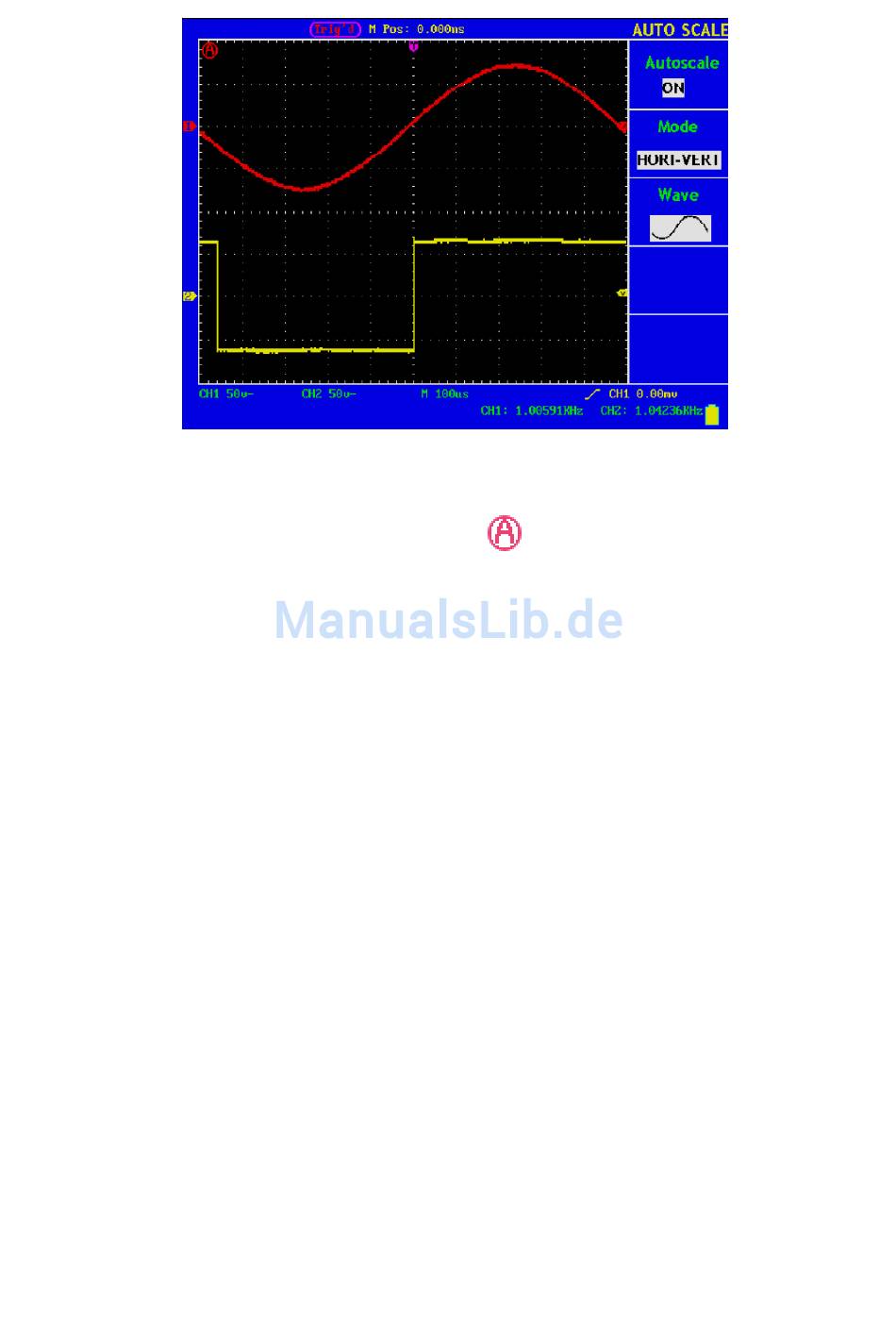

Abb. 74 Autoscale-Funktion: Einzelperiodenkurve Horizontal-Vertikal
Hinweis:
1. Wenn Sie die Autoscale-Funktion aufrufen, flackert ein
Sekunden)
2. Im Autoscale-Modus kann das Oszilloskop den Triggertyp „Type" (Edge, Video und Alternate) sowie den
Triggermodus „Mode" (Edge, Video) selbst einschätzen. Wenn Sie nun "Triggermodus" oder "Typ"
drücken, wird die unzulässige Information auf dem Bildschirm angezeigt.
3. Drücken Sie im XY-Modus und STOP-Status AUTO SET, um zum Autoscale-Modus zu wechseln. Das
DSO schaltet zum YT-Modus und AUTO-Status um.
4. Im Autoscale-Modus befindet sich das DSO immer im Zustand der DC-Kopplung und AUTO-Triggerung.
In diesem Fall wird die unzulässige Information angezeigt, wenn Trigger- bzw. Kopplungseinstellungen
vorgenommen werden.
5. Wenn Sie im Autoscale-Modus die vertikale Position, Spannungsteilung, den Trigger-Level oder die
Zeitskala von Kanal 1 oder Kanal 2 einstellen, schaltet das Oszilloskop die Autoscale-Funktion aus. Wenn
Sie erneut AUTOSET drücken, wechselt das Oszilloskop wieder in den Autoscale-Modus.
6. Wenn Sie das Untermenü im Autoscale-Menü ausschalten, ist der Autoscale aus; wenn Sie das
Untermenü einschalten, schalten Sie die Funktion ein.
7. Bei der Video-Triggerung beträgt die horizontale Zeitskala 50us. Wenn ein Kanal das Edge-Signal zeigt,
zeigt der andere Kanal das Video-Signal; die Zeitskala bezieht sich auf 50us, da das Video-Signal der
Standard ist.
8. Während die Autoscale-Funktion arbeitet, werden folgende Einstellungen zwangsläufig vorgenommen:
*
Das Gerät wechselt vom Status der Nicht-Hauptzeitbasis zum Status der Hauptzeitbasis.
*
Im Average-Sampling-Modus wechselt das Gerät zum Spitzenerfassungsmenü.
in der oberen linken Ecke. (Flackern alle 0,5
