3. Suchziel ist ein Muster (Pattern):
Die Option Pattern bezieht sich auf einen Komplex aus mehreren Kanälen, der der Bedingung hohe/niedrige
Spannung bzw. einer unabhängigen Bedingung entspricht.
Das Pattern-Suchmenü:
Funktion
Einstellung
CH0F~CH00
CH SEL
x0100000
00000000
Nicht beachten
CH00 ~
Low
CH0F
High
Vorherig
Nächste
Beispiel: Suchen nach dem Signalkomplex "00000000000010X1". Gehen Sie wie folgt vor:
1.
Drücken Sie die Taste "2(SEARCH)", um das Menü aufzurufen.
2.
Drücken Sie die Taste "F1" bis das Ziel (Target) "Pattern" anzeigt.
3.
Drücken Sie die Taste "F2" oder drehen Sie den "CH1 Volts/Div"-Drehknopf bis die Kanalauswahl
(CH SEL) "CH00" anzeigt.
4.
Drücken Sie die Taste "F3" und stellen Sie CH00 auf "high" (hoch) ein. Dann verweist CH00 in "CH Sel"
auf "1".
5.
Wiederholen Sie die Schritte C & D und stellen Sie den Status der anderen Kanäle gemäß
"00000000000010X1" ein.
6.
Drücken Sie die Taste "F4" und wählen Sie "Vorherig", um nach dem zu vergleichenden Wert vor dem
aktuellen Cursor zu suchen. Der Cursor stoppt bei diesem Wert, wenn er ihn gefunden hat. Das
Infofenster zeigt bei erfolgreicher Suche die Meldung "Got the target" (Suchziel gefunden) und bei
erfolgloser Suche die Meldung "Search failed" (Suche fehlgeschlagen) an.
7.
Drücken Sie die Taste "F5" und wählen Sie "Nächste", um nach dem zu vergleichenden Signalkomplex
nach dem aktuellen Cursor zu suchen.

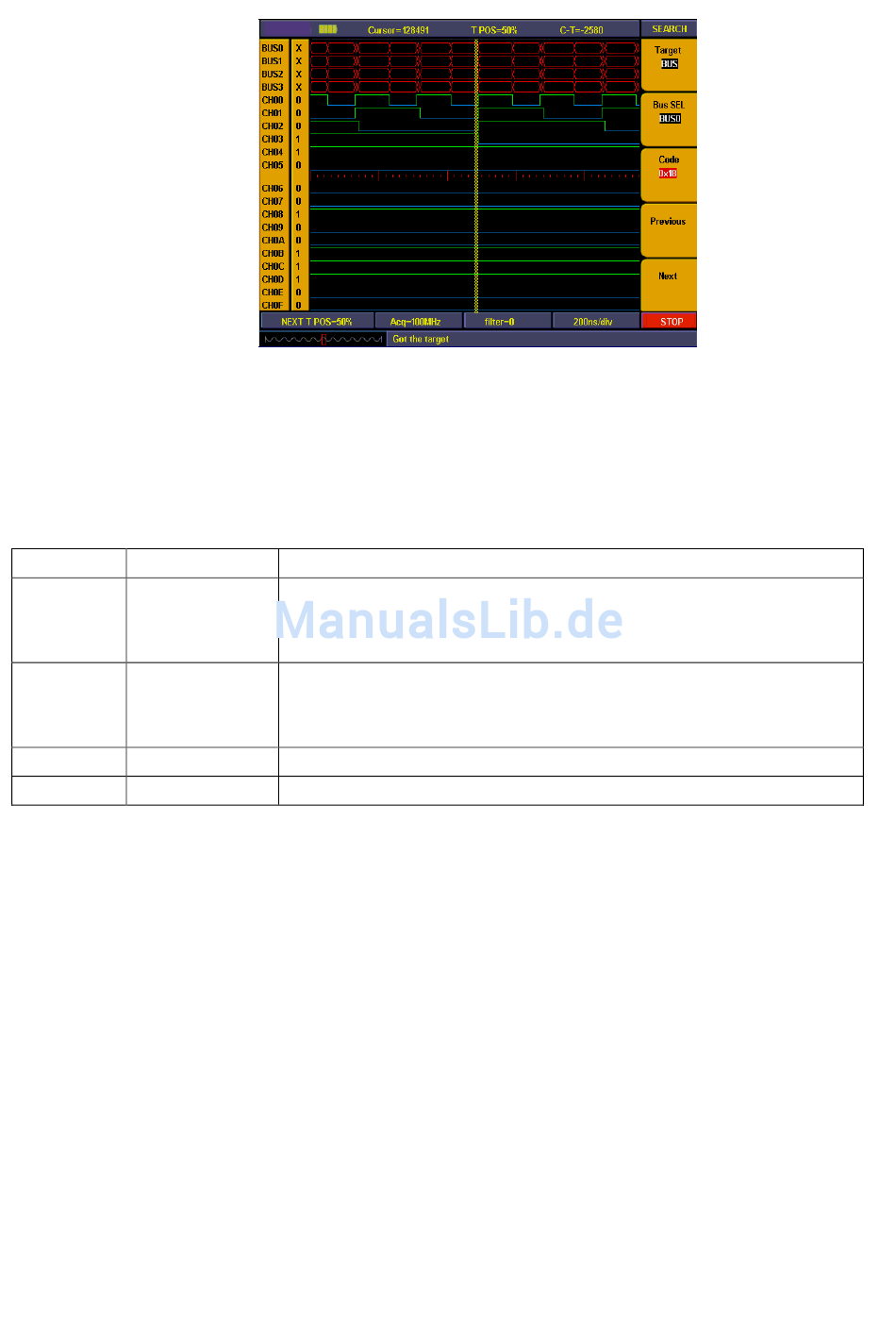

Abb. 97 BUS-Suche
Beschreibung
Auswahl des Kanals zur Einstellung des Signalmusters.
16-Kanal-Statusanzeige.
X: "Don't care" 0: Niedrig (Low), 1: Hoch (High)
Signalmuster in diesem Kanal nicht beachten.
Das Signalmuster in diesem Kanal ist niedrig.
Das Signalmuster in diesem Kanal ist hoch.
Nach dem zu vergleichenden Wert vor dem aktuellen Cursor suchen.
Nach dem zu vergleichenden Wert nach dem aktuellen Cursor suchen.
-92-
