Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch

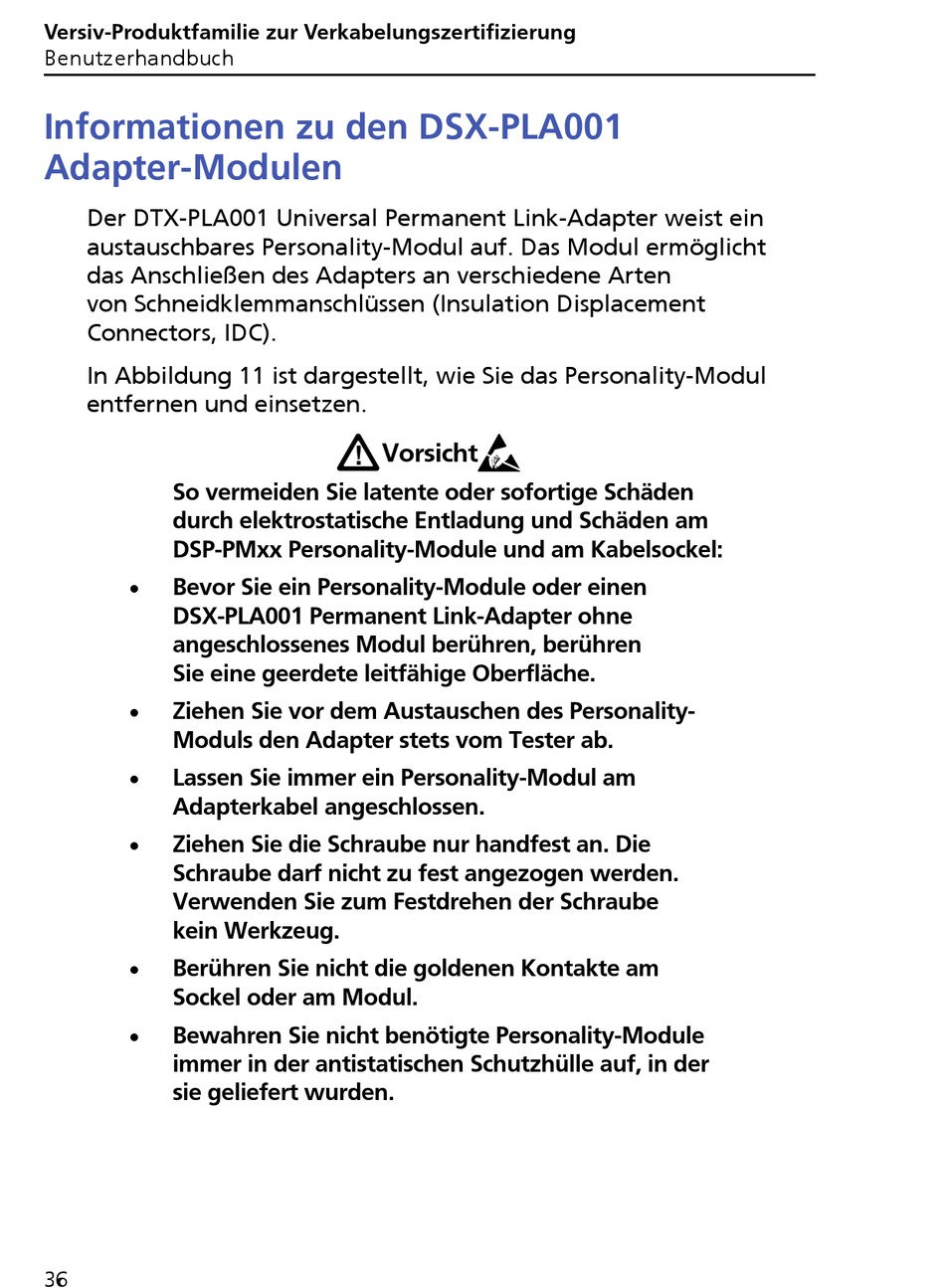

Informationen zu den DSX-PLA001
Adapter-Modulen
Der DTX-PLA001 Universal Permanent Link-Adapter weist ein
austauschbares Personality-Modul auf. Das Modul ermöglicht
das Anschließen des Adapters an verschiedene Arten
von Schneidklemmanschlüssen (Insulation Displacement
Connectors, IDC).
In Abbildung 11 ist dargestellt, wie Sie das Personality-Modul
entfernen und einsetzen.
So vermeiden Sie latente oder sofortige Schäden
durch elektrostatische Entladung und Schäden am
DSP-PMxx Personality-Module und am Kabelsockel:
Bevor Sie ein Personality-Module oder einen
DSX-PLA001 Permanent Link-Adapter ohne
angeschlossenes Modul berühren, berühren
Sie eine geerdete leitfähige Oberfläche.
Ziehen Sie vor dem Austauschen des Personality-
Moduls den Adapter stets vom Tester ab.
Lassen Sie immer ein Personality-Modul am
Adapterkabel angeschlossen.
Ziehen Sie die Schraube nur handfest an. Die
Schraube darf nicht zu fest angezogen werden.
Verwenden Sie zum Festdrehen der Schraube
kein Werkzeug.
Berühren Sie nicht die goldenen Kontakte am
Sockel oder am Modul.
Bewahren Sie nicht benötigte Personality-Module
immer in der antistatischen Schutzhülle auf, in der
sie geliefert wurden.
36
