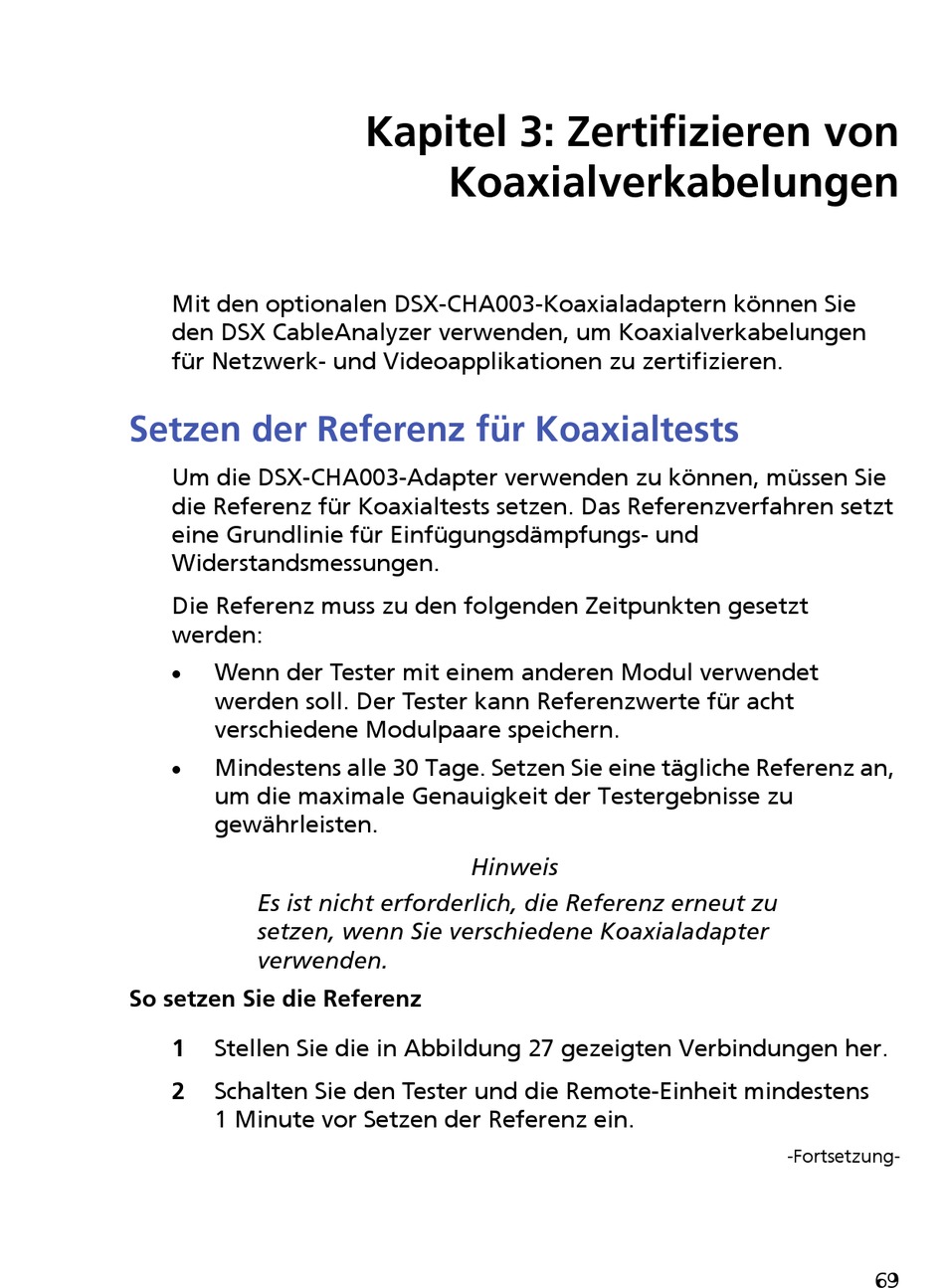

Mit den optionalen DSX-CHA003-Koaxialadaptern können Sie
den DSX CableAnalyzer verwenden, um Koaxialverkabelungen
für Netzwerk- und Videoapplikationen zu zertifizieren.
Setzen der Referenz für Koaxialtests
Um die DSX-CHA003-Adapter verwenden zu können, müssen Sie
die Referenz für Koaxialtests setzen. Das Referenzverfahren setzt
eine Grundlinie für Einfügungsdämpfungs- und
Widerstandsmessungen.
Die Referenz muss zu den folgenden Zeitpunkten gesetzt
werden:
Wenn der Tester mit einem anderen Modul verwendet
werden soll. Der Tester kann Referenzwerte für acht
verschiedene Modulpaare speichern.
Mindestens alle 30 Tage. Setzen Sie eine tägliche Referenz an,
um die maximale Genauigkeit der Testergebnisse zu
gewährleisten.
Es ist nicht erforderlich, die Referenz erneut zu
setzen, wenn Sie verschiedene Koaxialadapter
verwenden.
So setzen Sie die Referenz
1
Stellen Sie die in Abbildung 27 gezeigten Verbindungen her.
2
Schalten Sie den Tester und die Remote-Einheit mindestens
1 Minute vor Setzen der Referenz ein.
Kapitel 3: Zertifizieren von
Koaxialverkabelungen
Hinweis
-Fortsetzung-
69
