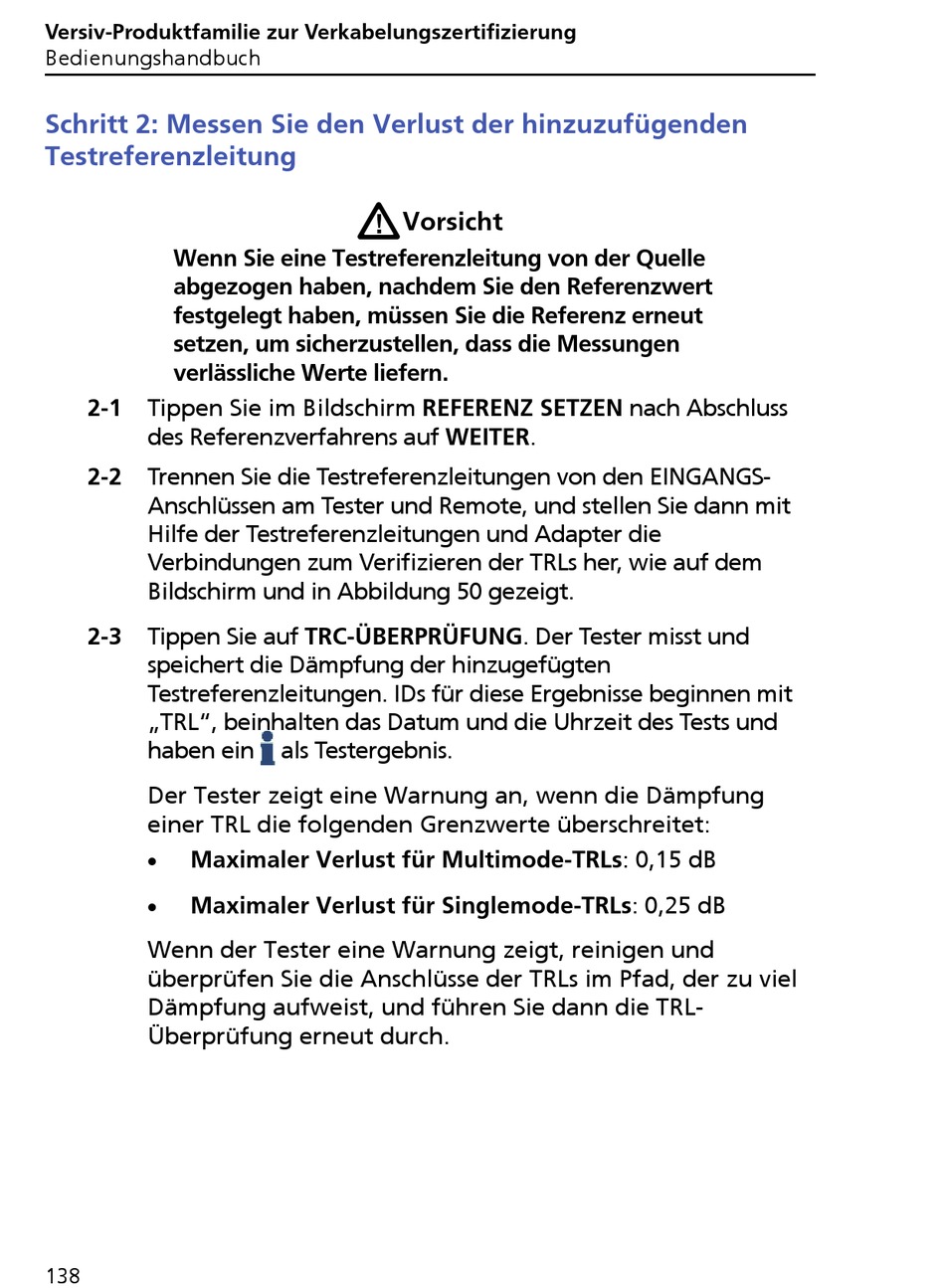

Versiv-Produktfamilie zur Verkabelungszertifizierung
Bedienungshandbuch
Schritt 2: Messen Sie den Verlust der hinzuzufügenden
Testreferenzleitung
Wenn Sie eine Testreferenzleitung von der Quelle
abgezogen haben, nachdem Sie den Referenzwert
festgelegt haben, müssen Sie die Referenz erneut
setzen, um sicherzustellen, dass die Messungen
verlässliche Werte liefern.
2-1
Tippen Sie im Bildschirm REFERENZ SETZEN nach Abschluss
des Referenzverfahrens auf WEITER.
2-2
Trennen Sie die Testreferenzleitungen von den EINGANGS-
Anschlüssen am Tester und Remote, und stellen Sie dann mit
Hilfe der Testreferenzleitungen und Adapter die
Verbindungen zum Verifizieren der TRLs her, wie auf dem
Bildschirm und in Abbildung 50 gezeigt.
2-3
Tippen Sie auf TRC-ÜBERPRÜFUNG. Der Tester misst und
speichert die Dämpfung der hinzugefügten
Testreferenzleitungen. IDs für diese Ergebnisse beginnen mit
„TRL", beinhalten das Datum und die Uhrzeit des Tests und
haben ein
Der Tester zeigt eine Warnung an, wenn die Dämpfung
einer TRL die folgenden Grenzwerte überschreitet:
Maximaler Verlust für Multimode-TRLs: 0,15 dB
Maximaler Verlust für Singlemode-TRLs: 0,25 dB
Wenn der Tester eine Warnung zeigt, reinigen und
überprüfen Sie die Anschlüsse der TRLs im Pfad, der zu viel
Dämpfung aufweist, und führen Sie dann die TRL-
Überprüfung erneut durch.
138
W
Vorsicht
als Testergebnis.
